OWNER'S MANUAL
CONTENTS:
Page 1 Specifications
2 Warning Information
3 Assembly and Operating Instructions
4 Preventative Maintenance and Warranty Information
5 Exploded View Drawing
6 Replacement Parts
8259
SPECIFICATIONS
Capacity: ...............................................................1250 Lbs.
Overall Length ........................................................... 31.88"
Overall Width ............................................................... 32.5"
Overall Height .............................................................. 34.5"
Shipping Weight ..................................................... 77.6 lbs.
1
1250 LBS.

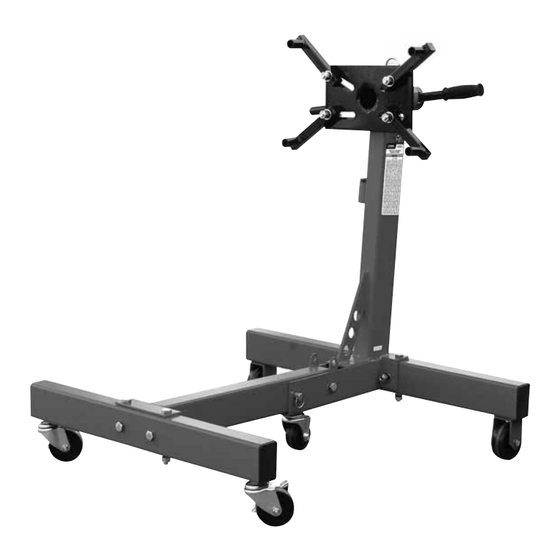

FOLDABLE ENGINE STAND
© Copyright 2017, Sunex Tools ®
8259
rev. 03/28/17
