Renkforce RF-DKS-520 Mode D'emploi

Bedienungsanleitung

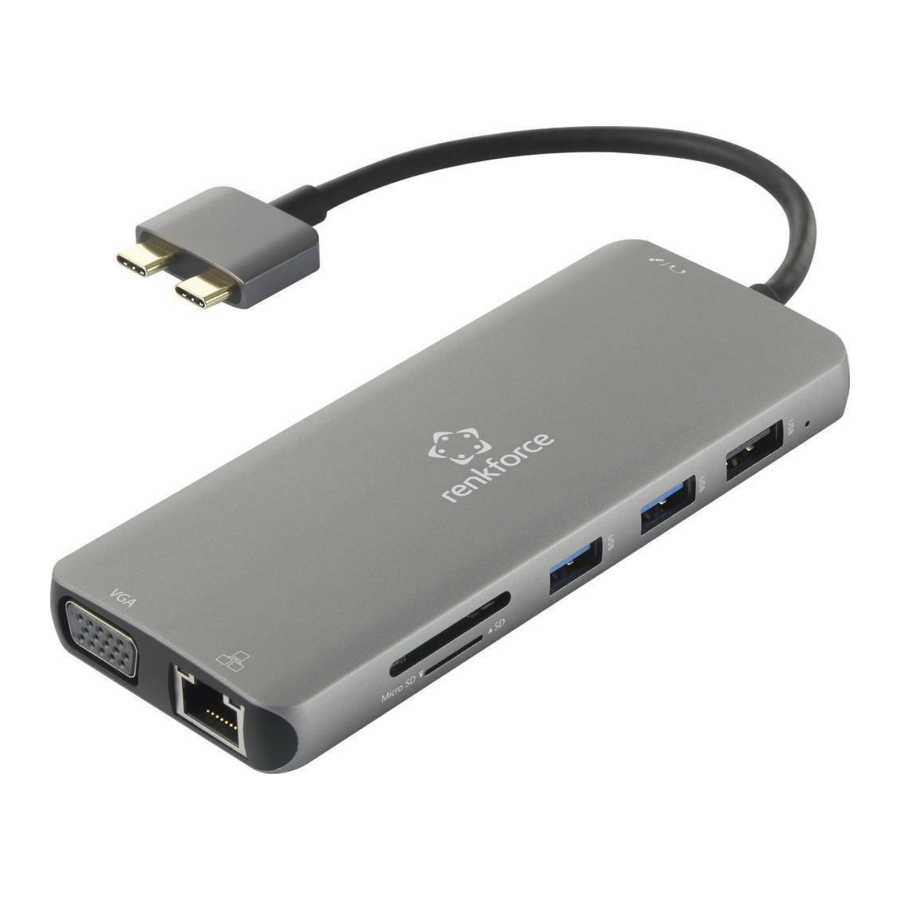

RF-DKS-520 2x USB-C™ 12-in-1 Notebook
Dockingstation 87 W
Best.-Nr. 2266924
Bestimmungsgemäße Verwendung
Das Produkt ist zum Anschluss an Computer der Marke Apple MacBook über einen USB-C™-
Doppelstecker vorgesehen und stellt dort zusätzliche Schnittstellen zur Verfügung.
- a) Externe Grafikkarte: Sie können zwei HDMI-Geräte sowie einen VGA-Monitor an-
schließen. Ihr Computer hat dadurch 3 zusätzliche Monitoranschlüsse zur Verfügung.
- b) Externer Netzwerkadapter: Man kann damit eine Netzwerkverbindung herstellen,
z.B. wenn der Computer nicht über einen Netzwerkanschluss verfügt.
- c) Externer USB-Hub: Ein integrierter USB2.0/3.0-Hub mit Ports stellt zusätzliche USB-
Ports zur Verfügung, z.B. für eine USB-Maus, eine USB-Tastatur oder ein zusätzliches
USB-Laufwerk.
- d) Externe Soundkarte: Eine Stereoklinkenbuchse (3,5 mm, für Kopfhörer und/oder Mik-
rofon) dient zum Anschluss von analogen Audio-Geräten, z.B. eines Headsets.
- e) Ein USB-C™ Ladeport mit PD3.0 zur Stromversorgung der Dockingstation ist
gleichfalls mit integriert. Die Ladestromversorgung für über angeschlossene Geräte
(z.B. Smartphone oder Tablet-Computer usw.) kann über die USB2.0/3.0-Ports erfolgen.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt
mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder
verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann
das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren
wie z.B. Kurzschluss, Brand, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung
genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der
Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind, Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
HDMI ist eine eingetragene Marke der HDMI Licensing L.L.C.
Lieferumfang
• Dockingstation • Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/
downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen
Sie die Anweisungen auf der Webseite.
Symbol-Erklärung
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in
dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur
Bedienung gegeben werden sollen.
Dieses Symbol erinnert Sie daran, die zum Produkt gehörende Bedienungsanleitung
zu lesen.
Dieses Gerät ist CE-konform und erfüllt somit die erforderlichen nationalen und
europäischen Richtlinien.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und
die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung
nicht befolgen, übernehmen wir für dadurch resultierende Personen-/
Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die
Gewährleistung/Garantie.
a) Allgemein
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht,
starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen,
Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere
Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
Sicherheit oder den Anschluss des Produkts haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von
einem Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht
beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder
an andere Fachleute.
b) Personen und Produkt
• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in
einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser
kann unter Umständen das Produkt zerstören. Lassen Sie das Produkt zuerst auf
Zimmertemperatur kommen, bevor es angeschlossen und verwendet wird. Dies
kann u.U. mehrere Stunden dauern.
• Gießen Sie nie Flüssigkeiten über elektrische Geräte aus und stellen Sie keine mit
Flüssigkeit gefüllten Gegenstände neben das Gerät. Sollte dennoch Flüssigkeit
oder ein Gegenstand ins Geräteinnere gelangt sein, entfernen Sie in einem
solchen Fall die zugehörige Stromversorgung. Das Produkt darf danach nicht
mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.
c) Angeschlossene Geräte
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der
übrigen Geräte, an die das Produkt angeschlossen wird.
Bedienelemente
3
4
5
10
9
8
6
7
Inbetriebnahme
a) Anschluss
USB-Speicher Tastatur
USB 2.0 USB 3.0
USB 2.0 USB 3.0
Apple Computer
PD3.0 USB 2.0
3,5 mm Klinkenbuchse
• HDMI-Anschluss 1 (1) : Schließen Sie ein Displaygerät mit HDMI-Stecker an (für
Videosignale mit 4K2K 60 Hz / 3840 x 2160 bei DP1.4-Eingangssignal; 4Kx2K 60 Hz /
3840 x 2160 bei DP1.2-Eingangssignal
• HDMI-Anschluss 2 (2) : Schließen Sie ein Displaygerät mit HDMI-Stecker an (für
Videosignale mit 4K2K 60 Hz / 3840 x 2160 bei DP1.4-Eingangssignal; 4Kx2K 30 Hz /
3840 x 2160 bei DP1.2-Eingangssignal.
• USB2.0-Port x 1 (3) : Schließen Sie periphere Geräte mit Geschwindigkeiten bis zu 480 M/
Bits, wie z.B. kabellose Tastaturen und Mäuse, an. Stromausgangsleistungen von 5 V/DC
mit 0,5 A, 2,5 W sind möglich.
1 HDMI-Anschluss 1
2 HDMI-Anschluss 2
3 USB2.0-Port
1
4 USB-C™ Ladeport (PD3.0)
2
5 3,5 mm Klinkenbuchse (Audio+Mikrofon)
6 VGA-Anschluss
7 Ethernet-Anschluss
8 SD & microSD-Kartenlesereinschub
9 USB3.0-Ports
10 USB2.0-Port
11 USB-C™-Doppelstecker
Maus
SD&Micro SD
Ethernet
