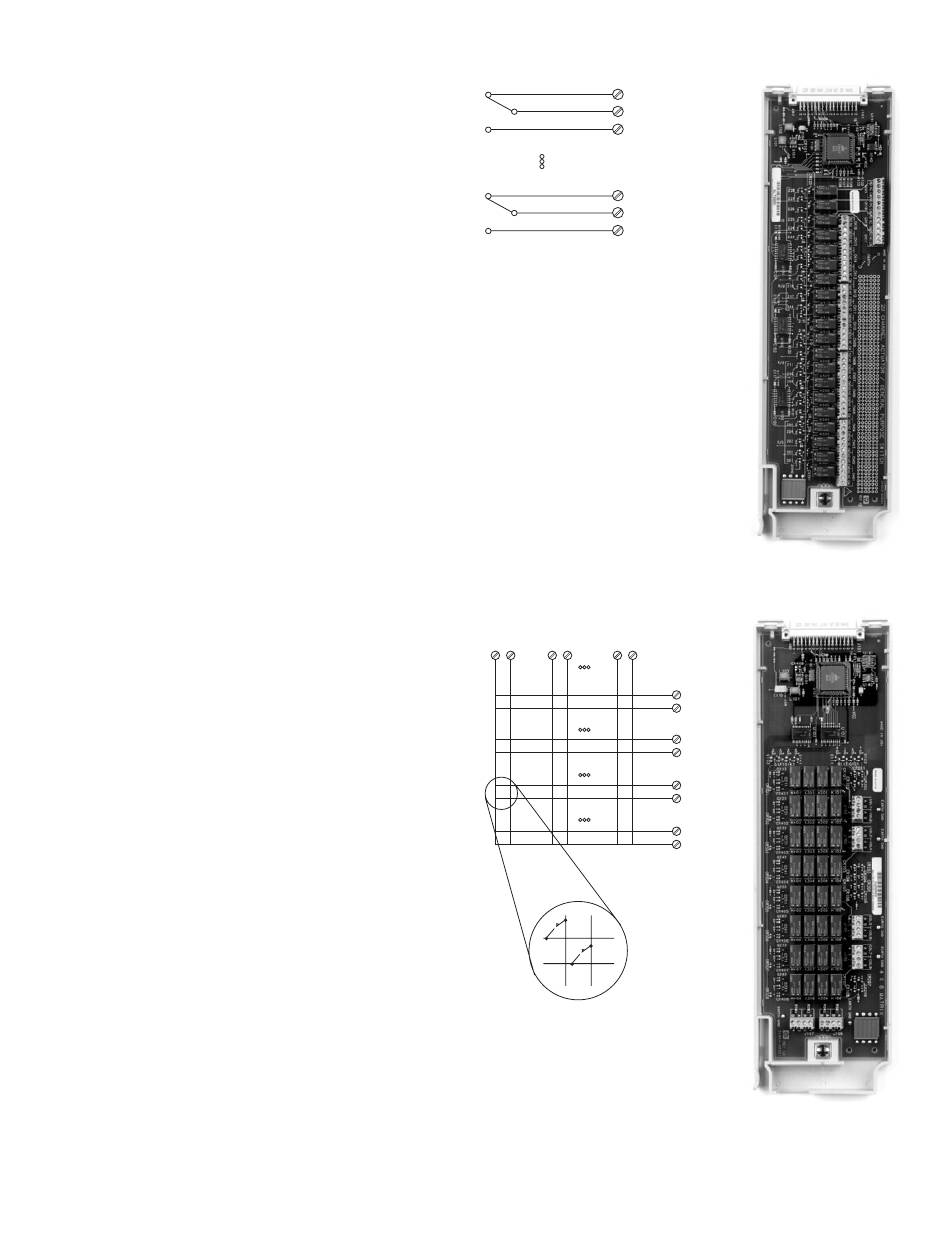

34903A
Actionneur/commutateur universel 20 voies
• Relais à verrouillage SPDT (Form-C)
• Action et contrôle 300 V, 1 A
Ce module de commutateur universel comporte 20 relais SPDT
indépendants. Utilisez-le pour mettre successivement sous et hors
tension les produits sous test, commander les voyants indicateurs
et d'état et actionner les relais et solénoïdes de puissance
externes. Combinez-le à des modules matriciels et multiplexeurs
pour obtenir des systèmes de commutation personnalisés.
Ses contacts 300 V, 1 A peuvent traiter jusqu'à 50 W, ce qui est
suffisant pour un grand nombre d'applications de commutation
des lignes de puissance.
34904A
Commutateur matriciel 4x8 deux fils
• 32 points de croisement deux fils
• Commutation 300 V, 1 A
Le Agilent 34904A procure le trajet de connexion le plus flexible
entre votre dispositif sous test et votre équipement de test,
autorisant la connexion simultanée de différents instruments
à des points multiples de votre DUT.
Les rangs ou les colonnes peuvent être connectés entre plusieurs
modules pour bâtir des matrices 8x8, 4x16 voire plus grandes
encore, avec jusqu'à 96 points de croisement dans un seul châssis.
NC (Normalement fermé)
COM (Commun)
NO (Normalement ouvert)
NC (Normalement fermé)
COM (Commun)
NO (Normalement ouvert)
Col 1
Col 2
Col 8
H
L
H
L
H
L
H
L
H
Voie 31
(Rangée 3, Colonne 1)
L
01
20
H
Rangée 1
L
H
Rangée 2
L
H
Rangée 3
L
H
Rangée 4
L
23
