Instructions de montage
Étapes de montage :
La tête de lecture MAGIC-PG doit être ajustée en hauteur. Veuillez consulter à ce sujet Fig.
4.4.
Démonter le déflecteur [3] en desserrant les vis [7].
Régler la distance entre la bande de recouvrement [1] et la tête de lecture MAGIC-PG [4] à
0,2 ±0,1 mm. Pour ce faire, desserrer les vis [2]. Pour l'ajustage, il est recommandé d'utiliser
une jauge de guidage.
Fixer la tête de lecture en serrant les vis [2] à 1 Nm.
Fixer le déflecteur [3] à l'aide de vis [7], d'écrous [6] et de rondelles d'arrêt sur la tête de
lecture MAGIC-PG de manière à ce que la lèvre d'étanchéité soit légèrement en contact avec
le contour du rail de tous les côtés.
La tête de lecture MAGIC-PG est montée.
4.2.4
Remplacement de la tête de lecture MAGIC-PG
Remarque :
Pour remplacer la tête de lecture MAGIC-PG, le chariot sur lequel la tête de lecture MAGIC-PG
doit être remplacée doit être monté sur le rail profilé.
Remarque :
L'unité de déviation [7] ne doit pas être démontée !
Étapes de montage :
Du côté où la tête de lecture MAGIC-PG [6] doit être remplacée, retirer le déflecteur [5] en
desserrant les vis [4].
Démonter la tête de lecture MAGIC-PG défectueuse [6] en ouvrant les vis [9].

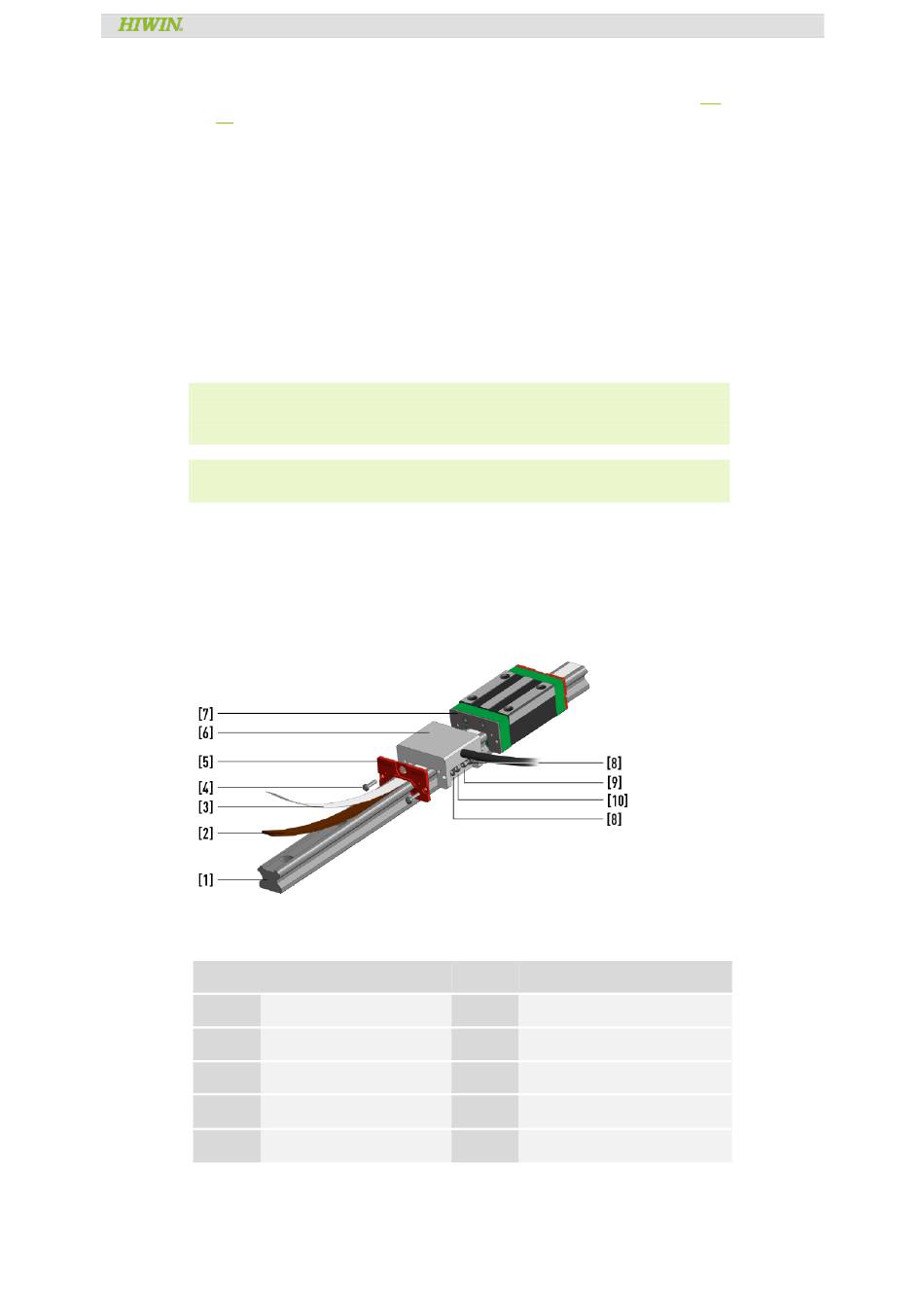

Fig. 4.5 : Remplacement de la tête de lecture MAGIC-PG
Tableau 4.2 : Remplacement de la tête de lecture MAGIC-PG – Série HG et QH
N
de pos.
Désignation
o
1
Rail profilé
2
Ruban magnétique
3
Bande de recouvrement
4
Vis
5
Déflecteur
Système de mesure de course HIWIN MAGIC
N
de pos.
Désignation
o
6
Tête de lecture
7
Unité de déviation
8
Rondelle d'arrêt
9
Vis
10
Écrou
MAGIC-01-14-FR-2207-MA
Montage
Page 15 de 32
