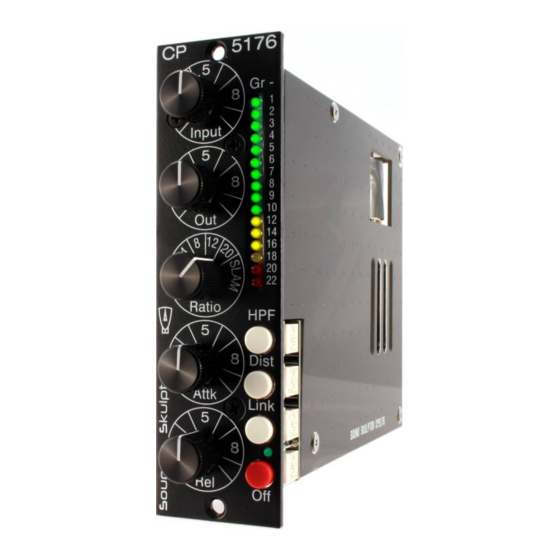

CP5176 Assembly guide
Avertissement concernant la sécurité
Les kits sont alimentés par le secteur et utilisent des tensions potentiellement dangereuses. Aucune personne ne
devrait entreprendre la réalisation d'un kit s'il ne possède une parfaite connaissance des règles de manipulation des
appareils électriques.
Veuillez lire le document "Guide de construction des kits" avant de commencer.
Imprimez ou ouvrez les documents suivants :
• CP5176 Schéma
• CP5176 Implantation des composants
• CP5176 Liste des composants
• CP5176 Guide de test et de réglages
Suivez ce guide depuis le paragraphe 1 jusqu'à la fin, dans l'ordre. L'ordre du câblage est basé sur la hauteur des
composants, par taille croissante, de façon à faciliter les opérations de soudure : Le composant que vous êtes en train
de souder est à chaque fois plus haut que ceux qui sont déjà sur la carte et ainsi, il appuie correctement sur la mousse
de la surface de travail.
Soudage
Toutes les traversées sont métallisées. Cela signifie que les connexions entre les pastilles des deux
faces sont déjà faites. Les composants ne doivent être soudés que sur la face inférieure (sauf indication
contraire).
N'utilisez que de la soudure de bonne qualité, de petit diamètre, 0.5 ou 0.7 mm, 1mm maximum. Utilisez
le moins de soudure possible. Les soudures défectueuses sont presque toujours causées par un apport
de soudure trop important.
Il faut couper les pattes des composants à raz du circuit, après soudure. Une patte trop longue pourrait
créer une connexion avec la platine support.
Voici deux excellentes vidéos d''initiation à la soudure (en anglais):
http://www.eevblog.com/2011/06/19/eevblog-180-soldering-tutorial-part-1-tools/
http://www.eevblog.com/2011/07/02/eevblog-183-soldering-tutorial-part-2/
CP5176 Guide d'assemblage – Circuit imprimé principal
1.
Séparation des CI
Séparez les CI, le long des pré-découpes
indiquées en rouge sur la photo.
Nettoyez la ligne de coupure à l'aide d'un papier de
verre très fin.
Copyright ©2013 to Today SoundSkulptor
Document révision 2.1 – Dernière modification : 12/11/17
www.soundskulptor.com
