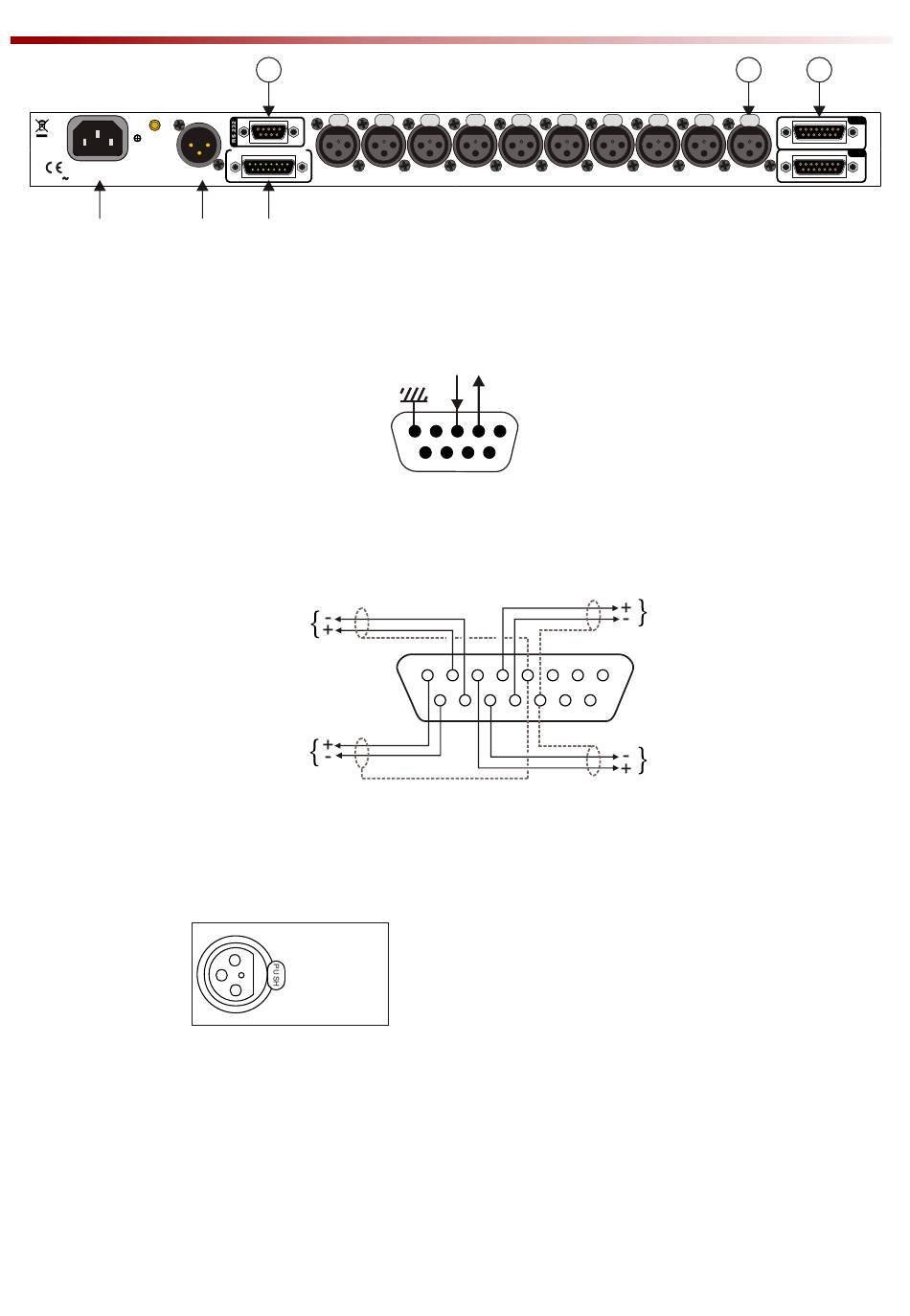

FACE ARRIERE
Made in France (Fr)
230V
50/60Hz 12W T 250mA L
G
D)
Embase Sub-D 9 points femelle de liaison RS 232
E)
Embase Sub-D 15 points mâle de sortie
OUT CUE AES
OUT principale AES
F)
Embase XLR 3 points mâle de sortie numérique.
G )
Embase secteur de type CEI.
FRANCAIS
D
PUSH
CUE+OUT AES / CUE L-R
OUT AES
IN 10
F
E
Fiche XLR 3 pts Femelle
1: Masse châssis
2
2: Signal
3
3: Signal
1
PUSH
PUSH
PUSH
PUSH
IN 9
IN 8
IN 7
IN 6
RX
TX
5
1
Fiche Sub-D 9 pts mâle
3
4
5
1
9
11
12
8
PUSH
PUSH
PUSH
PUSH
IN 5
IN 4
IN 3
IN 2
OUT Monitor droit
8
Fiche Sub-D
15
15 pts femelle
OUT Monitor gauche
Suite
C
B
PUSH
GPO
GPI
IN 1
Rami - SEL 110-2
