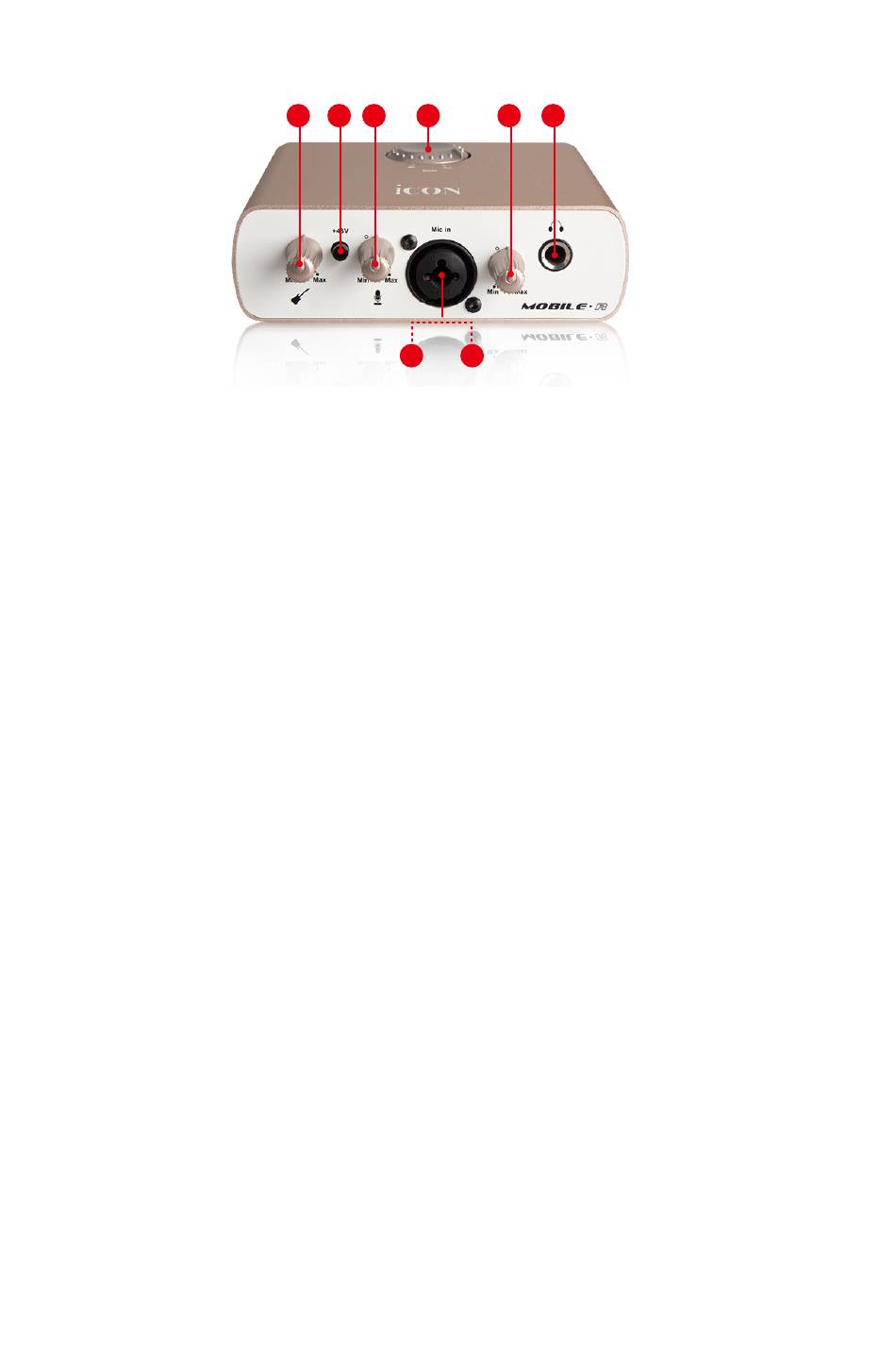

Panneau avant

1. XLR 3 broches (symétrique) – Pour microphone à
condenseur avec alimentation fantôme de +48 V
1.1. TS 1/4" (asymétrique) – Pour microphone dynamique

Reportez-vous à P.19 pour savoir comment connecter un microphone de type
différent.
Remarque:

de sortie des deux sorties ligne 1/2 et stéréo 3,5 mm.
2. Interrupteur d'alimentation phantom 48V

Appuyez dessus pour alimenter l'entrée XLR associée en +48V phantom.
Ce circuit d'alimentation phantom est adapté à tous les microphones à
condensateur.
3. Contrôles de niveau de gain pour les entrées (Micro )

Ce potentiomètre contrôle l'entrée haut-niveau de l'entrée micro analogique.
4. Contrôles de niveau de gain pour les entrées (Guitare)

Ce potentiomètre contrôle l'entrée haut-niveau de l'entrée guitare analogique.
5. Contrôle de niveau casque

Ce potentiomètre contrôle la sortie de niveau de la sortie casque.
6. Sortie casque

Cette prise de sortie accepte un connecteur casque stéréo standard TRS 1/4"
7. Contrôle principal de niveau

Ce potentiomètre contrôle la sortie de niveau principal des sorties analogiques.
6
4
2
3
La commande de niveau principal ne permet de régler le niveau
7
5
6
1
1.1
