Sommaire des Matières pour ICON MOBILE-R

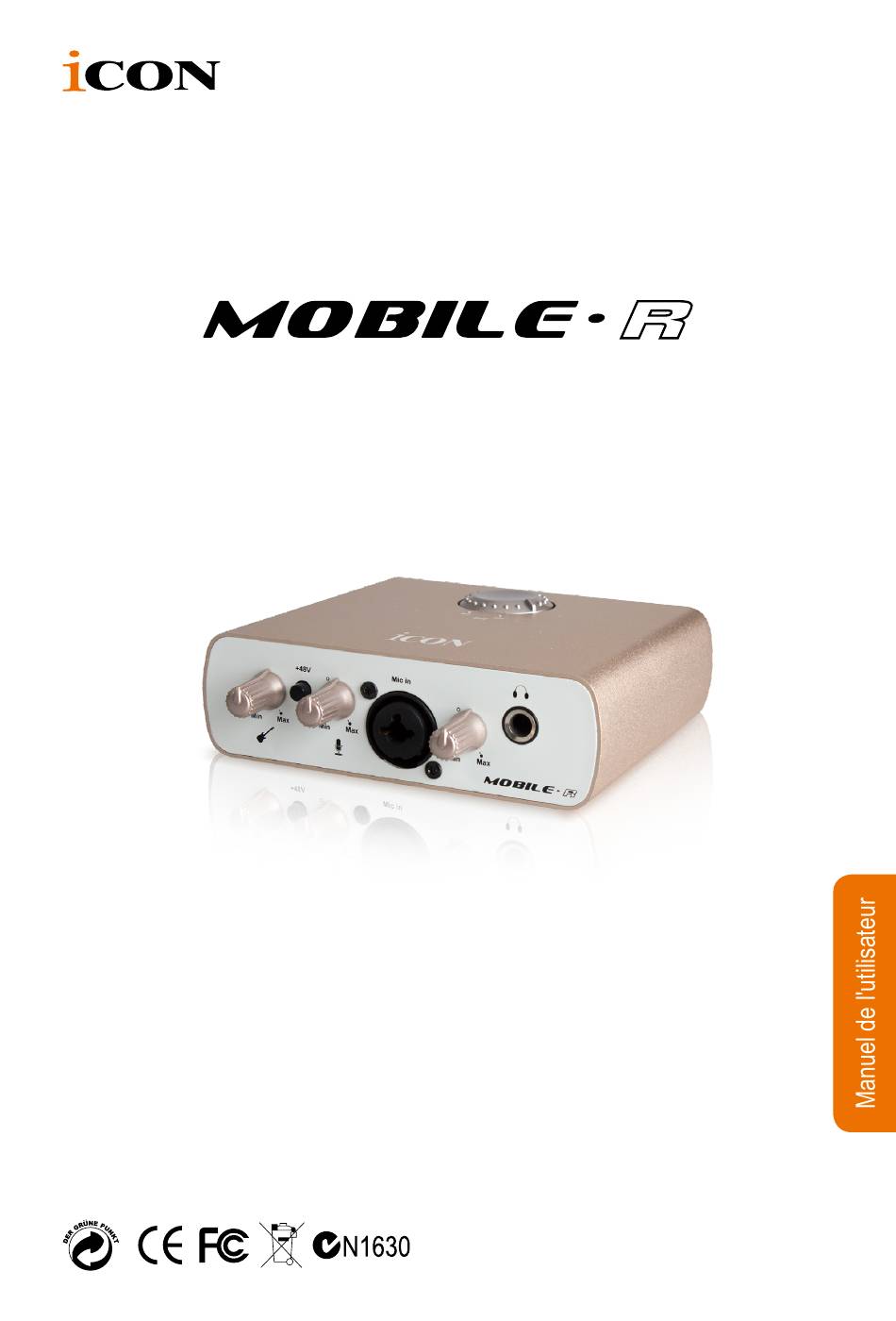

- Page 1 Interface USB de 1 entrée micro/1 entrée guitare, 2 sorties d'enregistrement vocal professionnel...
- Page 2 ATTENTION: Pour éviter tout risque d'électrocution ou d'incendie, ne pas exposer cet appareil à la pluie ou à l'humidité. Pour éviter tout risque d'électrocution, ne pas ôter le couvercle ou le dos du boîtier. Cet appareil ne contient aucune pièce remplaçable par l'utilisateur. Confiez toutes les réparations à un personnel qualifié.
-
Page 3: Table Des Matières
Contenu Introductions .....................4 Contenu du coffret ..................4 Caractéristiques..................5 Panneau avant ..................6 Panneau arrière ..................7 Installation du pilote pour Mac ..............8 Panneau de commande du logiciel ............10 Installation du pilote pour Windows ............11 Panneau de commande du logiciel ............14 Connexions matériel ................18 Configuration matérielle minimale requise ..........20 Spécifications ..................21 Entretien et réparations ................22... -
Page 4: Introductions
Vous trouverez également une carte de garantie ; n’oubliez pas de la remplir et de l’envoyer afin de pouvoir être aidé en ligne sur le lien : www.icon-global.com, nous pouvons ainsi vous communiquer des informations mises à jour concernant ces produits mais aussi sur d’autres produits ICON. -
Page 5: Caractéristiques
● ICON préampli micro innovant unique avec contrôle de gain individuel et alimentation fantôme. ● Préampli de guitare ICON innovant et unique avec contrôle de gain individuel. ● 2 sorties analogiques TRS 1/4” ou sortie phone stéréo 3.5mm ● Contrôle du volume principal sur le panneau supérieur. -
Page 6: Panneau Avant
Panneau avant 1. XLR 3 broches (symétrique) – Pour microphone à condenseur avec alimentation fantôme de +48 V 1.1. TS 1/4” (asymétrique) – Pour microphone dynamique Reportez-vous à P.19 pour savoir comment connecter un microphone de type différent. Remarque: La commande de niveau principal ne permet de régler le niveau de sortie des deux sorties ligne 1/2 et stéréo 3,5 mm. -
Page 7: Panneau Arrière
Panneau arrière 1. Port USB 2.0 À y brancher le câble USB fourni pour se connecter au port USB d'un Mac/PC. Votre Mac/PC doit être équipé d'un port USB 2.0 pour qu'il puisse supporter la haute vitesse du MobileR. 2. Entrée HI-Z C'est une entrée de grande impédance pour guitare/basse. -
Page 8: Installation Du Pilote Pour Mac
Installation du pilote pour Mac Suivez les procédures ci-après pas à pas pour installer l'interface d'enregistrement USB de la gamme MobileR et ses pilotes. 1. Allumez votre Mac. Remarque: Ne connectez pas encore votre interface audio numérique de la gamme MobileR à... - Page 9 Ouvrez le précédent dossier “Mac”. Copiez le logo "MobileR" du panneau de commande du logiciel et collez-le sur le bureau. Icon Control Panel Figure 7 8. Lancer le logiciel à l'aide du panneau de commande...
-
Page 10: Panneau De Commande Du Logiciel
Panneau de commande du logiciel Les mixers “Playback” (lecture) et “Monitor” (contrôle) fonctionnent comme un matrix mixer. Activez et réglez l'entrée ou la sortie correspondante au niveau canal. Ils sont très utiles et rendent vos entrées et sorties très flexibles. Vous diriger toute entrée vers toute sortie. -
Page 11: Installation Du Pilote Pour Windows
Installation du pilote pour Windows Suivez les procédures ci-après pas à pas pour installer l'interface d'enregistrement USB de la gamme MobileR et ses pilotes. 1. Allumez l'ordinateur. Remarque: Ne connectez pas encore votre interface audio numérique de la gamme MobileR à votre ordinateur 2. - Page 12 5. Confirmer l'installation du pilote Un écran de confirmation de Confirmer l'installation du pilote apparaît, cliquez sur "Next" (suivant). Figure 15 6. Installation du pilote Choisissez un emplacement pour le pilote et cliquez sur "Next" (suivant) comme illustré à la figure 16.
- Page 13 9. Installation terminée Une fenêtre telle qu'illustrée à la figure 19 doit apparaître. Sélectionnez "Next” (suivant). Figure 19 10. Connecter l'interface audio numérique de la gamme MobileR Connectez à présent l'interface audio numérique de la gamme MobileR au port USB de l'ordinateur et cliquez sur "Finish" (terminer).
-
Page 14: Panneau De Commande Du Logiciel
Panneau de commande du logiciel 1. Panneau de commande du logiciel Réglage du taux d'échantillonnage Sélectionnez le taux d'échantillonnage entre 44,1kHz et 192kHz de la fenêtre déroulante comme illustré à la figure 24. Cliquez sur "Apply" (appliquer) pour fixer la valeur. Figure 24 2. - Page 15 Contrôle du mixer 1. Contrôle des niveaux d'entrée matériel Contrôle de niveau d'entrée canal Montrant le niveau d'entrée pour le canal d'entrée matériel. 2. Contrôle des niveaux de sortie logiciel Contrôle de niveau de sortie canal 1 et 2 Montrant le niveau de sortie pour le canal d'entrée matériel. 3.
- Page 16 9. Mixer de matrices des entrées et sorties Cochez la case pour activer le mixer. 10. Mixer de matrices de contrôle de gain des entrées et sorties Règle le gain matériel du canal correspondant. Une le réglage terminé, cliquez sur "Close" (fermer) pour fermer la fenêtre. Lecture mixer 1.
- Page 17 5. Commutateur Mute Commutateur pour couper le son du canal correspondant. 6. Commutateur “0dB” Commutateur pour régler le niveau du canal correspondant à “0dB”. 7. Potentiomètre contrôle de gain Glissez pour régler le niveau de gain du canal correspondant. 8. Commutateurs de matrices des entrées et sorties Commutateurs pour activer/désactiver le canal d'entrée matériel correspondant vers la sortie matériel du canal correspondant.
-
Page 18: Connexions Matériel
Connexions matériel Connectez les sorties de l'interface audio numérique de la gamme MobileR à votre ampli, moniteurs sous tension ou système surround. Si vous contrôlez via des casques, connectez ces derniers à la sortie casque de l'appareil. Branchez vos micros/guitare à l'entrée analogique de l'appareil. - Page 19 Schéma de méthode de connexion de différents types de microphones Dynamic Microphone (D2) 1/4” TR Unbalanced Condenser Microphone (Apollo) Balanced Remarque: Lors d'utilisation de microphone dynamique, assurez-vous que l'interrupteur de l'alimentation fantôme +48V est sur « désactiver » avant de brancher votre micro, autrement ce dernier risque d'être endommagé.
-
Page 20: Configuration Matérielle Minimale Requise
Configuration matérielle minimale requise Important: L'interface audio numérique de la gamme MobileR est supportée par Mac OS (Intel-Mac), Windows XP, Windows Vista, Windows 7 (32-bit/64-bit) et Windows 8 (32-bit/64-bit). L'interface audio numérique de la gamme MobileR est supportée par Windows 98 ou Windows Me. Pour Windows XP, vous devez avoir SP1 ou ultérieur. -
Page 21: Spécifications
Spécifications Mic Input: Frequency Response ........22Hz to 22kHz (+/-0.1dB) Dynamic Range ..........93dB, A-weighted Signal-to-Noise Ratio........-93dB, A-weighted THD+N ............<0.0061% (-90dB) Crosstalk............-87dB @ 1kHz Input Impedance: Mic in ......... 1.8K Ohms, typical Adjustable Gain ..........+34dB Inst Input: Frequency Response ........ -
Page 22: Entretien Et Réparations
3. Emballer l'unité dans son emballage original y compris la carte et la boîte. Ceci est très important. Si vous avez perdu l'emballage, assurez- vous de bien avoir emballé l'unité. ICON n'est pas responsable de dégât occasionnés par un emballage qui ne soit pas d'usine. - Page 23 info@icon-global.com...
