Powerplus POWX204 Mode D'emploi

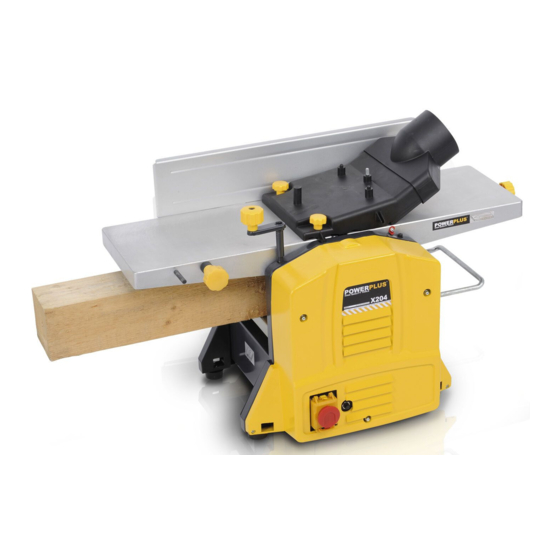

Rabot degauchisseuse 204 mm
Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
1
UTILISATION ................................................................................... 3
2
DESCRIPTION (FIG A) .................................................................... 3
3
4
PICTOGRAMMES ............................................................................ 4
5
CONSIGNES DE SÉCURITÉ GÉNÉRALES ................................... 4
5.1
Lieu de travail .......................................................................................................... 4
5.2
Sécurité électrique .................................................................................................. 5
5.3
Sécurité des personnes .......................................................................................... 5
5.4
5.5
Entretien .................................................................................................................. 6
6
6.1
L'opérateur. ............................................................................................................. 6
6.2
Les lames : .............................................................................................................. 6
6.3
Pièce à travailler :.................................................................................................... 7
6.4
La machine : ............................................................................................................ 7
6.5
Risques résiduels ................................................................................................... 7
7
MONTAGE ........................................................................................ 7
7.1
Fixation de la machine. ........................................................................................... 7
7.2
7.3
Installation du guide latéral inclinable de 45° à 90° .............................................. 8
7.4
7.5
Ajustement de la profondeur de coupe : ............................................................... 8
7.6
Remplacement et ajustement des couteaux (FIG H ) : .......................................... 8
Utiliser l'outil de réglage des fers (fig I) ................................................................ 8
7.7
7.8
Montage des collecteurs de copeaux : .................................................................. 9
8
8.1
Protecteur thermique .............................................................................................. 9
8.2
Aspirateur de poussière ....................................................................................... 10
9
UTILISATION ................................................................................. 10
9.1
Mise en marche ..................................................................................................... 10
Copyright © 2014 VARO
POWX204
P a g e
| 1
FR
www.varo.com

Publicité

Table des Matières
loading

Manuels Connexes pour Powerplus POWX204

Sommaire des Matières pour Powerplus POWX204

  • Page 1: Table Des Matières

    POWX204 UTILISATION ................... 3 DESCRIPTION (FIG A) ..............3 LISTE DES PIECES CONTENUES DANS L'EMBALLAGE ... 3 PICTOGRAMMES ................4 CONSIGNES DE SÉCURITÉ GÉNÉRALES ........4 Lieu de travail ......................4 Sécurité électrique ....................5 Sécurité des personnes ..................5 Précautions de manipulation et d’utilisation d’outils électriques ......
  • Page 2 POWX204 NETTOYAGE ET ENTRETIEN ............11 10.1 Nettoyage ......................11 10.2 Lubrification ......................11 10.3 Remplacement de la courroie : ................11 10.4 Remplacement des balais en charbon..............11 DONNEES TECHNIQUES ............. 12 BRUIT ..................... 12 DÉPARTEMENT DE L'ENTRETIEN ..........12 STOCKAGE ..................

  • Page 3: Utilisation

    POWX204 RABOT DEGAUCHISSEUSE 204 MM POWX204 1 UTILISATION Ce rabot dégauchisseuse peut être utilisé pour tous les travaux d’ajustement et de finition sur bois. Permet de redresser, blanchir, désépaissir, raboter et dégauchir …. du bois naturel jusqu’à 204 mm de largeur.

  • Page 4: Pictogrammes

    POWX204 Rabot Degauchisseuse manuel Accessoires (Fig B) A = Outil de réglage B = cale C = clé plate D = 2 couteaux de rabotage (210 x 16,5 x 1,5 mm)(pre-montés) E = 2 éléments d'introduction F= clés Allen Pièces conditionnées séparément dans la boîte (doivent être installées et/ou utilisées lors du réglage et de l’utilisation de la machine) (FIG C)

  • Page 5: Sécurité Électrique

    POWX204 Sécurité électrique La tension d’alimentation doit correspondre à celle indiquée sur l’étiquette des caractéristiques.  La fiche de raccordement des outils électriques doit être adaptée à la prise. La fiche secteur ne peut en aucun cas être modifiée. N'utilisez pas d'adaptateur en même temps que des outils électriques mis à...

  • Page 6: Précautions De Manipulation Et D'utilisation D'outils Électriques

    POWX204 Précautions de manipulation et d’utilisation d’outils électriques  Ne surchargez pas l’outil électrique. Utilisez l’outil électrique adapté à votre travail. Un outil électrique adapté vous permettra d'effectuer un travail plus efficace et plus sûr dans le champ d'application concerné.

  • Page 7: Pièce À Travailler

    POWX204 Pièce à travailler :  Nettoyez la pièce à travailler et enlevez tout obstacle ! Clous, vis, agrafes, sable…peuvent endommager l’outil ou entraîner un risque pour l’utilisateur. La machine : Vérifiez que la buse d’extraction des poussières n'est pas obstruée par des débris avant ...

  • Page 8: Installation Du Guide Latéral Inclinable De 45° À 90

    POWX204 Insérez le guide protecteur à l’intérieur du support, puis vissez-le à l’aide d’une vis à tête jaune. Vissez solidement pour empêcher le guide parallèle de sortir de son support. Installation du guide latéral inclinable de 45° à 90° Placez le guide parallèle à la table (entrée + sortie) de dégauchisseuse.

  • Page 9: Montage Des Collecteurs De Copeaux

    POWX204 Montage des collecteurs de copeaux : ATTENTION !!!!!! Cette machine est livrée avec des collecteurs de copeaux. Sur ces collecteurs sont fixées des encoches qui désactivent des coupes circuits de sécurité, si le collecteur (varie selon votre utilisation : soit rabot / soit dégauchisseuse) n’est pas mis en place ou est mal mis, toute utilisation est impossible.

  • Page 10: Aspirateur De Poussière

    POWX204  Appuyez le Protecteur thermique pour le réarmer.  Puis appuyez sur l’interrupteur vert "I". Aspirateur de poussière Attention ! Cette machine est équipée d’un système d'extraction de copeaux et de poussières. Sur ces collecteurs sont fixées des encoches qui désactivent des coupe-circuit de sécurité, si le collecteur (varie selon votre utilisation : soit rabot / soit dégauchisseuse)

  • Page 11: Nettoyage Et Entretien

    POWX204 Attention ! Toute partie de lame non utilisée doit être protégée ! Posez la pièce à usiner sur la table d’entrée puis faites avancer progressivement la pièce à usiner. Attention, faire avancer la pièce trop vite génère des bavures.

  • Page 12: Donnees Techniques

    POWX204 11 DONNEES TECHNIQUES Alimentation 230-240V ~50Hz Puissance 1500W Vitesse de rotation à vide 9000 min coupes par minutes : 18000 dimensions des couteaux 210 x 16,5 x 1,5mm (2 pièces) Dimensions table dégauchissage : 740 x 213mm Dimensions table rabotage 270 x 204mm Dimensions du guide parallèle...

  • Page 13: Recherche De Panne

    POWX204 15 RECHERCHE DE PANNE PROBLEME ACTION / SOLUTION 1) Vérifiez qu’elle est bien raccordée à une prise de La machine ne démarre pas courant. 2) Vérifiez que le collecteur de copeaux est correctement placé La machine s’est arrêtée seule 1) Appuyez sur le bouton Reset et attendre quelques minutes (rupteur thermique).

  • Page 14: Garantie

    POWX204 16 GARANTIE  Ce produit est garanti pour une période de 36 mois effective à compter de la date d’achat par le premier utilisateur..  Cette garantie couvre toutes les défaillances matérielles ou les défauts de fabrication, elle n’inclut pas : les batteries, les chargeurs, les défauts dus à l’usure normale des pièces, telles que les roulements, brosses, câbles, fiches ou les accessoires tels que les foreuses,...

  • Page 15: Declaration De Conformite

    VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIQUE, déclare que : Appareil : Rabot Degauchisseuse 204 mm Marque : POWERplus Modèle : POWX204 est en conformité avec les exigences essentielles et les autres dispositions pertinentes des Directives européennes applicables, basées sur l'application des normes européennes harmonisées.
