Procédure d'installation
Utilisez une alimentation de 220-240 V 50 Hz ~ (n'utilisez
pas cet appareil si la tension nominale de l'alimentation
dépasse cette valeur nominale de +/-10 %).
Utilisez un cordon d'alimentation de section comprise
entre 2 et 2,5 mm².
(une longueur de cordon d'alimentation dépassant 11 m
risquant de provoquer une chute de tension, nous vous
recommandons d'utiliser un cordon de 2,5 mm²).
N'installez pas cet appareil au-dessus d'un socle de
prise de courant fixe.

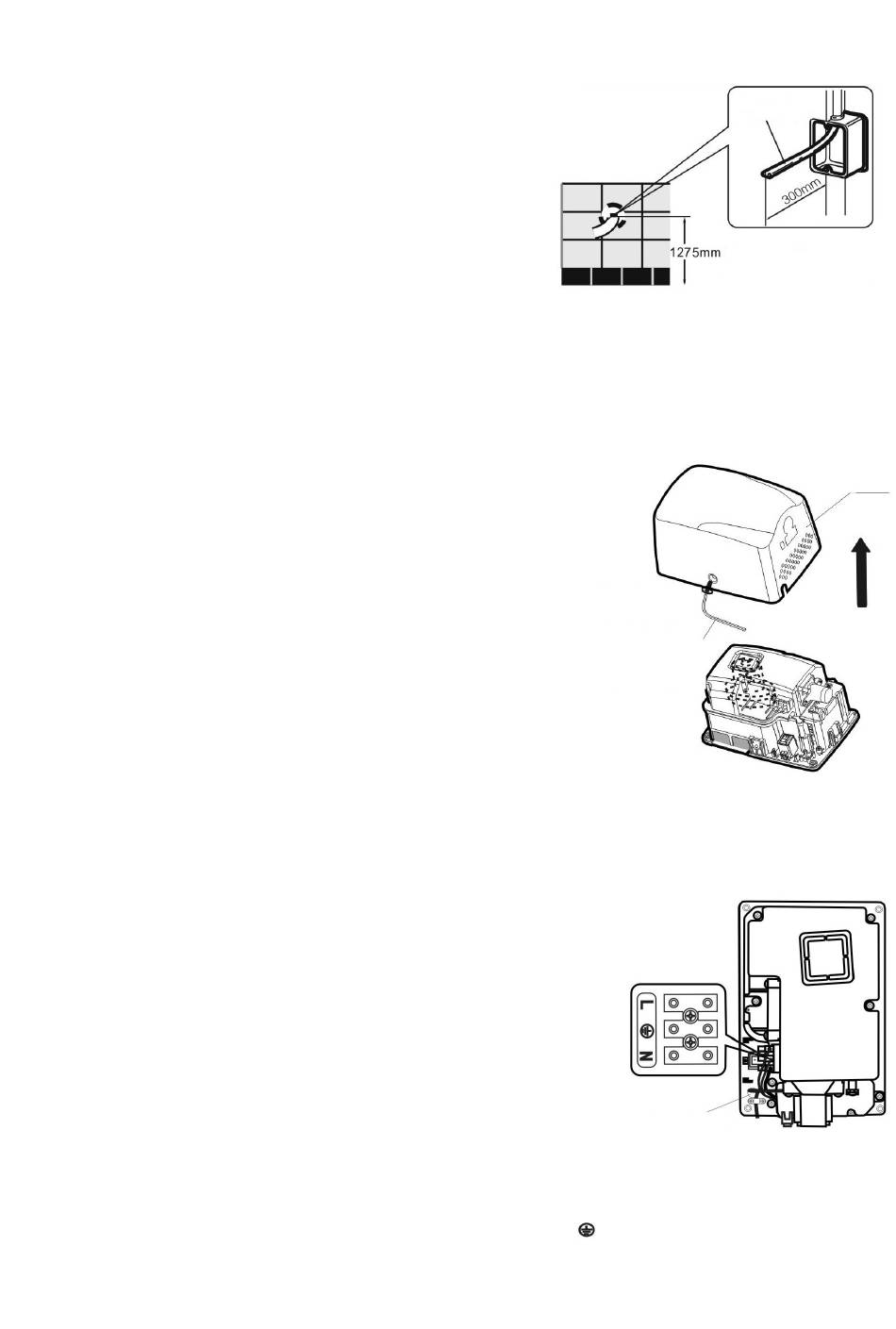

Câblage de l'appareil
Installez le boîtier d'encastrement qui convient et acheminez le câble, comme le montre le
dessin.
Remarque : L'appareil est livré avec une longueur de cordon
souple permettant son raccordement à un socle à fusible (si
nécessaire).
Enlevez les 2 vis à tête fraisée du cache en utilisant la
clé hexagonale fournie.
Tirez le cache vers le haut pour l'enlever et rangez-le
dans un endroit sûr.
Fixez la plaque de support/sèche-mains au mur en
utilisant les 4 vis et chevilles fournies.
Si le mur est en béton, utilisez des chevilles métalliques
disponibles dans le commerce.
(Veillez à ce que le mur auquel est fixé le sèche-mains soit suffisamment solide pour supporter
le poids d'un sèche-mains de 3 kg).
Pour accéder aux bornes électriques (si vous ne souhaitez pas
utiliser le cordon fourni sur l'appareil). Procédez comme suit
Desserrez les 3 vis de serrage qui maintiennent le cordon
flexible. Desserrez le serre-câble et tirez soigneusement le
cordon installé.
Pour raccorder votre propre cordon directement au sèche-
mains, procédez comme suit :
6. Enlevez l'opercule à l'arrière de la plaque de support du
sèche-mains.
7. Acheminez le cordon d'alimentation par l'orifice et faites-
le remonter jusqu'au bornier.
8. Dénudez les isolants extérieur et intérieur, comme exigé.
9. Branchez le cordon d'alimentation au bornier, comme suit
Marron au « L » sous tension, Jaune/Vert à la « Terre
Neutre « N ».
Vis à tête fraisée
Clé hexagonale
» et bleu au
10
*Voir les hauteurs de
fixation
recommandées à la
page 3.
Connecteur
Arrière
Opercule
d'entrée de
câble
Cache
