INSTALLATION DES RAILS DE RALLONGE

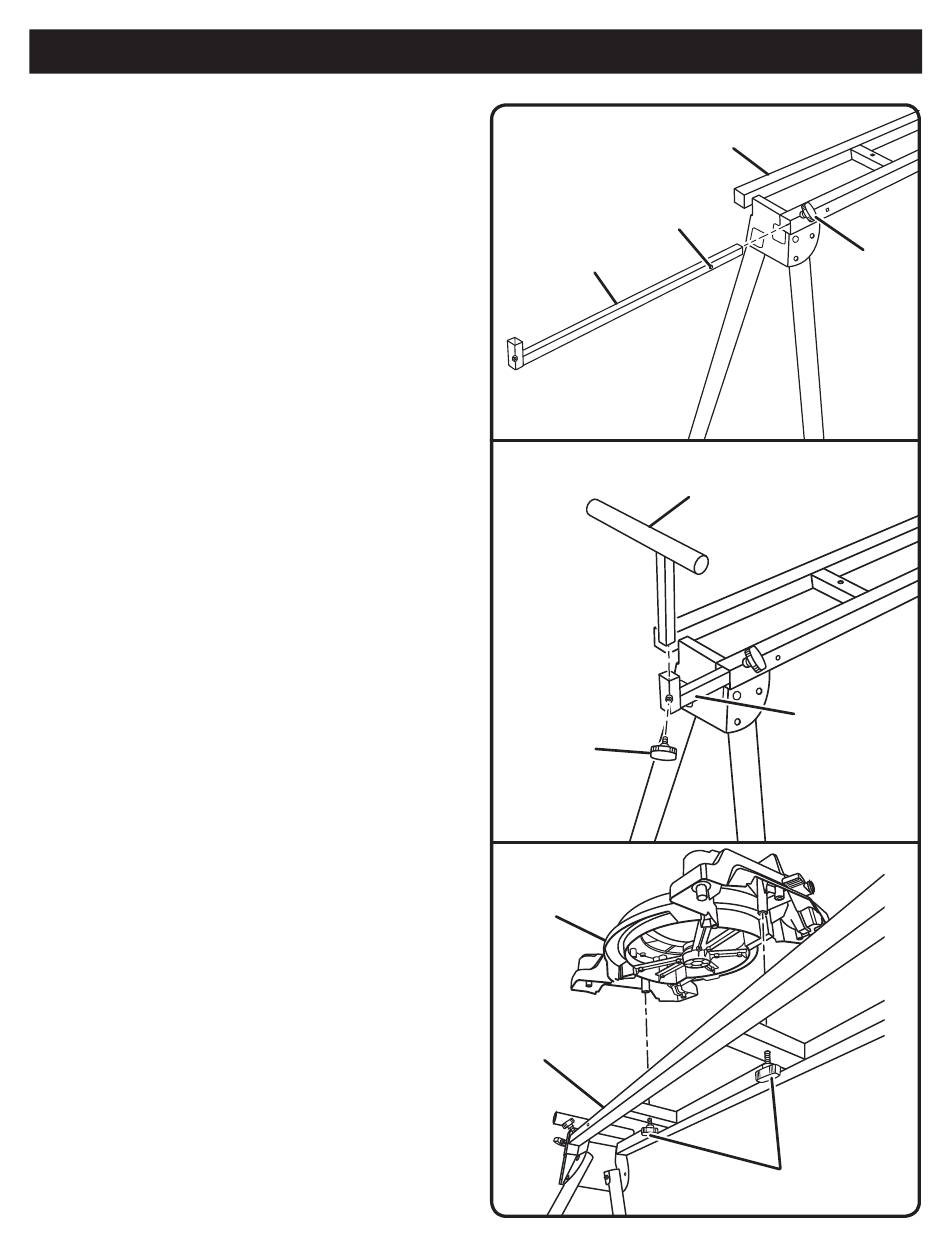

Voir les figures 3 et 4.
Appuyer sur la goupille de verrouillage et glisser le rail de
rallonge dans l'ouverture de l'extrémité du support.
Répéter l'opération avec l'autre rail de rallonge situé du
côté opposé du support.
Installer deux des boutons de réglage dans les extrémités
du support, tel qu'illustré. Serrer solidement.
Installer les supports de travail dans les extrémités de
rails de rallonge.
Installer les deux boutons de réglage restants dans les
rails de rallonge et les serrer solidement.
INSTALLATION DE LA BASE DE SCIE À
ONGLETS SUR LE SUPPORT
Voir la figure 5.
Placer la base de la scie à onglets sur le support de façon
à ce que la base soit appuyée fermement sur le support
et que les trous se trouvant dans la partie inférieure de
la base soient alignés avec la tige filetée des boutons du
support.
Serrer solidement les boutons, mais pas de manière
excessive.
ASSEMBLAGE
D'EXTENSION
BOUTON
DE RéGLAGE
BASE DE
LA SCIE
STAND
6
STAND
AXE DE
BLOCAGE
RAIL
SUPPORT
DE TRAVAIL
BOUTON
DE RéGLAGE
Fig. 3
RAIL
D'EXTENSION
Fig. 4
BOUTONS
Fig. 5
