ADVERTENCIA:
ensamble, desensamble ni ajuste la unidad mientras está
en funcionamiento. Desconecte siempre la unidad del
tomacorriente para evitar que arranque accidentalmente.
Deje siempre que se enfríe la unidad antes de ensamblarla,
desensamblarla o ajustarla.
ENSAMBLADO DE LA PÉRTIGA (RM1025SPS)
1. Despliegue la pértiga y alinee ambos extremos. No tuerza ni
presione los cables expuestos (Fig. 1).
2. Alinee la lengüeta en un extremo del acoplador con la ranura en
el otro extremo (Fig. 1).
3. Oprima los dos extremos del acoplador firmemente entre sí hasta
que la lengüeta se trabe a presión en la ranura con un ruido.
NOTA: Una vez ensamblada, la pértiga no se puede desensamblar.
ENSAMBLADO Y DESENSAMBLADO DE LA SIERRA DE
PÉRTIGA
Esta unidad se puede usar como sierra de cadena o como sierra de
pértiga. Conecte la sierra de cadena a la pértiga para la mayoría de
las operaciones de poda. Desconecte la unidad de la pértiga para
otras operaciones, como tala, desramado y poda de árboles.
Instalación de la sierra de cadena en la pértiga
1. Coloque la sierra de cadena y la pértiga sobre una superficie
plana y nivelada.
2. Oprima y mantenga apretado el bloqueo del acelerador (Fig. 7).
Luego, apriete y mantenga oprimido el control del acelerador
(Fig. 7). Consulte Arranque y Parada.
3. Inserte la ménsula en el lugar abierto entre la manija trasera y la
protección posterior para la mano (Fig. 2). La ménsula debe
entrar en su lugar sin de manera quede ajustada y sostenga el
control del acelerador en la posición en que queda apretado.
4. Deslice la cubierta de la ménsula sobre el perno (Fig. 2).
5. Deslice la arandela sobre el perno (Fig. 2).
6. Enrosque la perilla sobre el perno (Fig. 2). Gire la perilla en el
sentido de las agujas del reloj para ajustar la cubierta de la
ménsula de manera que quede ajustada a la ménsula.
7. Conecte el cable de alimentación a la sierra de cadena al
tomacorriente de la pértiga (Fig. 3).
Extracción de la sierra de cadena de la pértiga
1. Coloque la unidad sobre una superficie plana y nivelada.
2. Desconecte el cable de alimentación de la sierra de cadena del
tomacorriente de la pértiga (Fig. 3).
3. Gire la perilla en el sentido contrario a las agujas del reloj para
sacarla del perno (Fig. 2).
4. Saque la arandela del perno (Fig. 2).
5. Saque la cubierta de la ménsula del perno (Fig. 2).
6. Separe la sierra de cadena de la ménsula (Fig. 2).
Para evitar lesiones graves, nunca

ENSAMBLAJE

Ranura
Ménsula
Cable eléctrico
76
Lengüeta
Cables
Acoplador

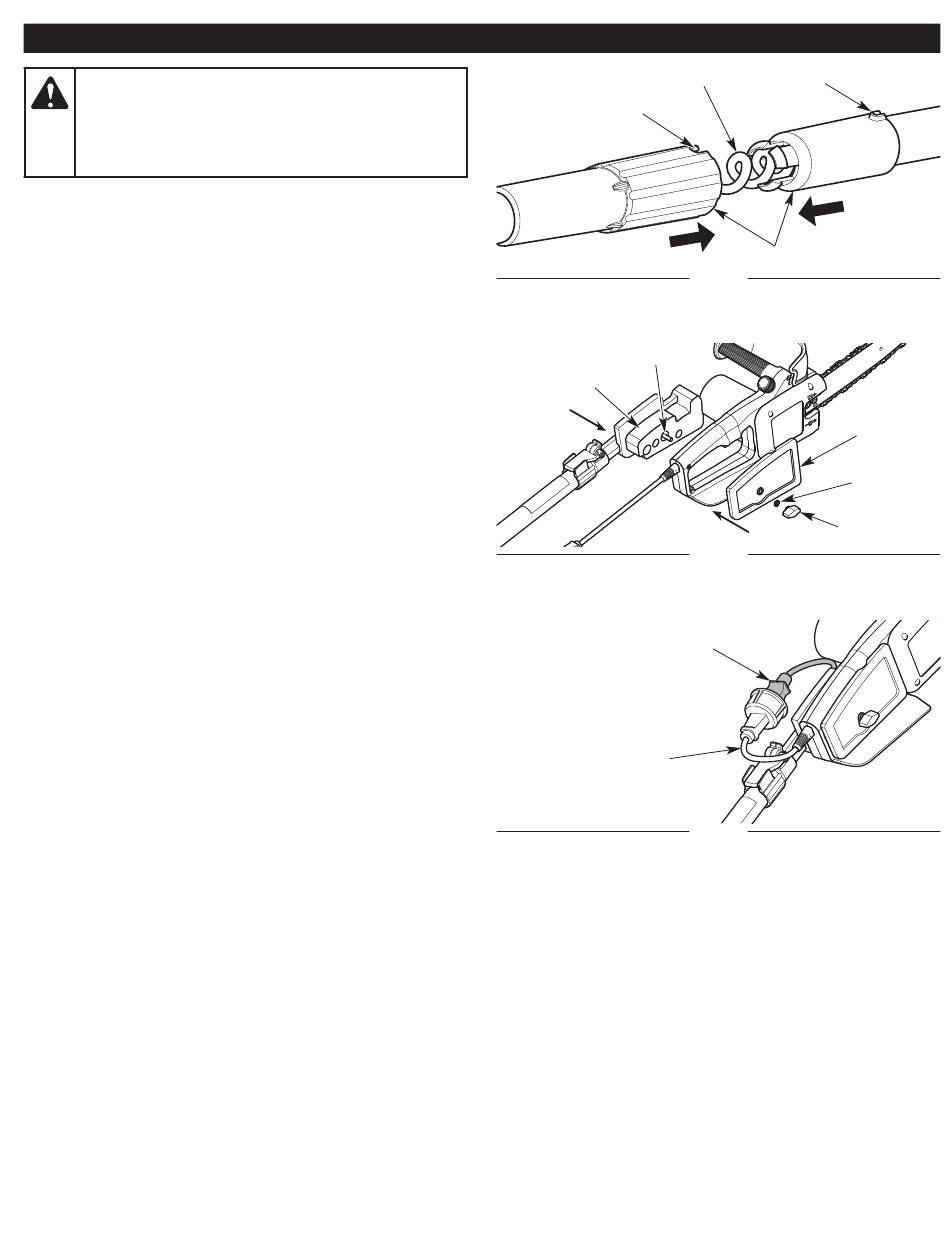

Fig. 1
Perno
Fig. 2
Tomacorriente
Fig. 3
Cubierta de
la ménsula
Arandela
Perilla
