KC-LCDL...
KC-LCDC...
Fonction

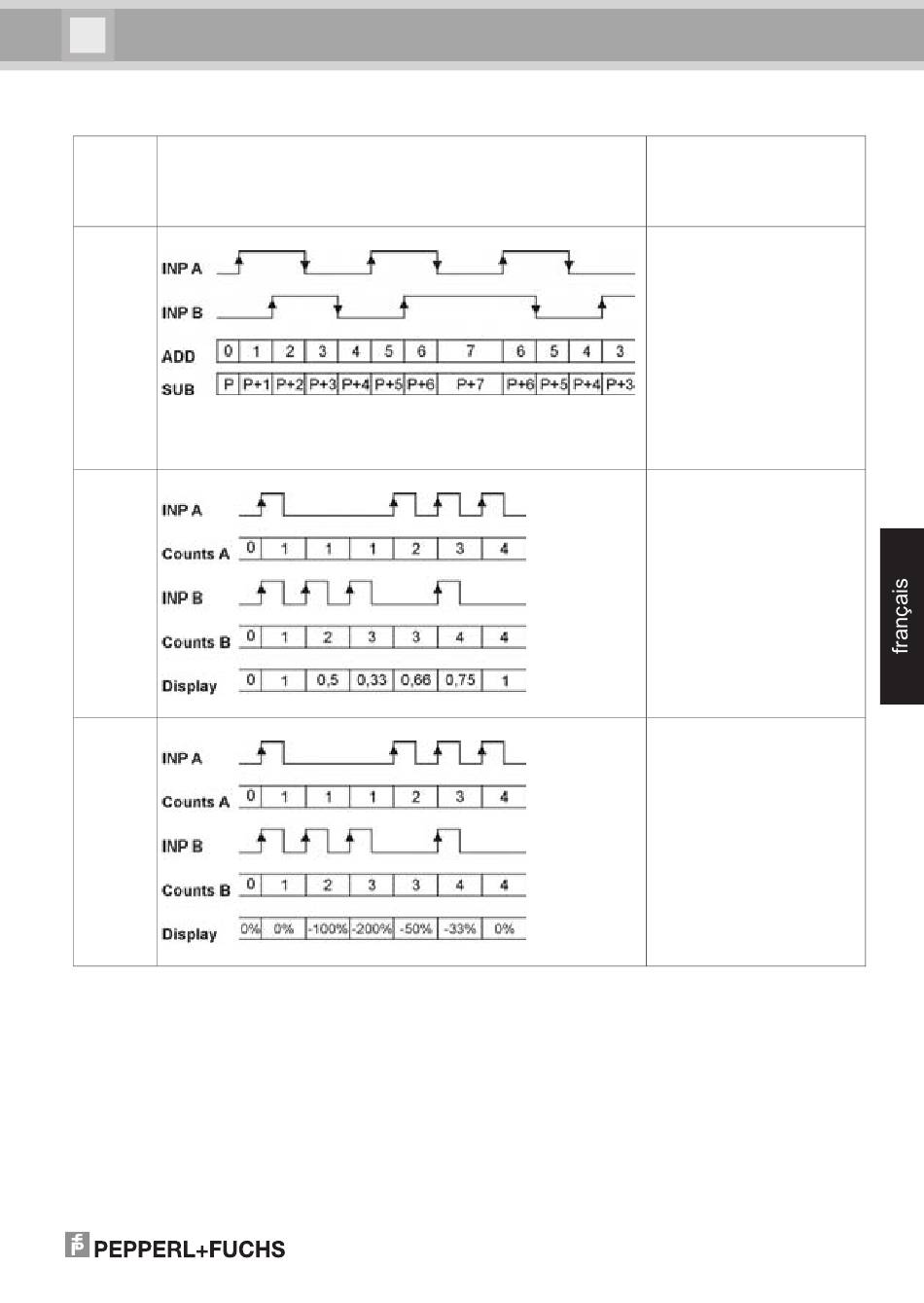

Diagramme
Nota : pas de comptage lorsque l'entrée GATE est active
Quad 4
A / B
(A-B)/A
PnP : comptage sur le flanc
montant
nPn : comptage sur le flanc
descendant
A 90° B
Inp A : Entrée de comptage
Comptage sur flanc montant
et sur flanc descendant
Inp B : Entrée de comptage
Comptage sur flanc montant
et sur flanc descendant,
inversion du sens
Add : Affichage 0 -> Présél.
Sub. : Affichage Présél -> 0
Inp A : Entrée de comptage
1
Inp B : Entrée de comptage
2
Formule :
A / B
Inp A : Entrée de comptage
1
Inp B : Entrée de comptage
2
Formule :
(A – B)/A x100
