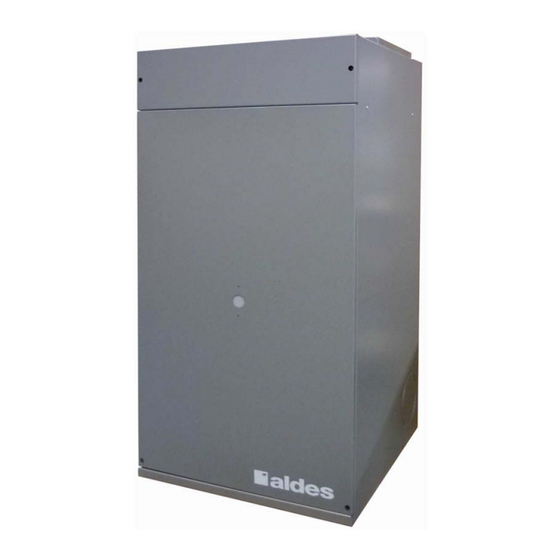

NOTICE INSTALLATION RBUV T.ONE
(POMPE À CHALEUR GAINABLE À PRESSION STATIQUE MOYENNE)
(35700292~99)
Vous venez d'acquérir une PAC ALDES RBUV et nous vous remercions de la confiance que vous nous
témoignez. Nous attirons votre attention sur le fait que la vérification et l'entretien régulier du
système, permettront à votre installation de continuer à fonctionner en vous donnant toute satisfaction.
Ce manuel décrit l'installation d'une unité intérieure verticale avec régulation T.One intégrée.
Pour l'installation de la commande centrale, reportez-vous au guide d'installation correspondant. Pour le
câblage électrique (extérieur) et l'installation de la tuyauterie du fluide frigorigène de l'unité extérieure,
reportez-vous au guide d'installation de l'unité extérieure.
Attention, cet appareil est un produit accessible au public.
Lire attentivement cette notice dans sa totalité avant de mettre en œuvre le produit. Données et visuels
non contractuels, sous réserve de modifications sans préavis dans le cadre de l'amélioration continue de
nos produits. Veuillez également lire attentivement la notice d'installation de l'unité extérieure.
NI_RBUV_Tone_35025370
13-06-2013
Page 1/20
Publicité
Table des Matières
Manuels Connexes pour aldes RBUV T.ONE
Sommaire des Matières pour aldes RBUV T.ONE
- Page 1 (POMPE À CHALEUR GAINABLE À PRESSION STATIQUE MOYENNE) (35700292~99) Vous venez d'acquérir une PAC ALDES RBUV et nous vous remercions de la confiance que vous nous témoignez. Nous attirons votre attention sur le fait que la vérification et l'entretien régulier du système, permettront à...
-
Page 2: Table Des Matières
Merci de prendre soin de noter : Le modèle et le numéro de série des unités intérieure et extérieure (voir fiche signalétique sur chacune des unités) Le nom du revendeur et du client final. La date d'achat du produit et celle de sa mise en service. Ces informations seront nécessaires pour tout échange avec le support technique. -
Page 3: Consignes De Sécurité
CONSIGNES DE SÉCURITÉS Lisez attentivement ces CONSIGNES DE SÉCURITÉ avant de commencer et observez-les durant toute la procédure d’installation afin de vous protéger contre les risques d’accident : • Les consignes sont de deux natures : les « AVERTISSEMENTS » et les notes « ATTENTION ». - AVERTISSEMENTS: une mauvaise installation peut avoir des conséquences graves, telles que des accidents ou des blessures mortelles - ATTENTION : une mauvaise installation peut avoir des conséquences graves dans certains cas. - Page 4 • Disposez les câbles à l’intérieur du coffret électrique de façon à éviter toute tension excessive. Installez le panneau de maintenance correctement. Une mauvaise installation peut provoquer une surchauffe et un incendie. • Lorsque l’installation est terminée, vérifiez que le circuit frigorifique ne fuit pas. Une fuite de fluide frigorigène ou son contact avec un élément chauffant ou un four produit un gaz toxique.
- Page 5 • N’installez pas l’unité dans un lieu où des gaz corrosifs (produits par l’acide sulfurique par exemple) ou combustibles (gaz de diluant ou de pétrole) risquent de s’accumuler ou dans un lieu servant au stockage de substances inflammables volatiles. Les gaz corrosifs peuvent attaquer l’échangeur thermique, fissurer des pièces en plastiques, etc.
- Page 6 • N’utilisez pas le même tuyau d’évacuation pour l’unité intérieure et pour le système GHP (pompe à chaleur au gaz) de l’unité extérieure. Des gaz toxiques risqueraient de s'évacuer dans la pièce, provoquant de graves dommages (empoisonnement, manque d’oxygène). • Exécutez le test d’étanchéité en procédant à une mise sous pression à l’aide d’azote après avoir raccordé...
-
Page 7: Avant Installation
AVANT L’INSTALLATION • Avant l’installation, vérifiez les points suivants : Type d’unité/Caractéristiques d’alimentation Tuyaux/Câbles/Petites pièces Accessoires • Déballez l’unité en retirant la coiffe carton maintenue par des sangles • L’unité est conditionnée sur un socle carton qui permet son maintien en position verticale et qui protège également les sorties frigorifiques situées en dessous de l’unité... - Page 8 ③ Espace pour installation et maintenance : • Installez l’appareil à plus de 50cm du sol final • Laissez vide le dessous de l’unité sur au moins 50cm de hauteur par rapport à la base de l’unité • Laissez 5cm d’espace sur les côtés de l’unité •...
-
Page 9: Préparation Avant Installation
PRÉPARATION AVANT INSTALLATION Dimension de l’appareil : Dimensions (mm) Modèles RBUV04-05-06F RBUV08F Emplacement des tuyaux : Sorties frigorifiques Sortie condensats NI_RBUV_Tone_35025370 13-06-2013 Page 9/20... -
Page 10: Installation De L'unité Intérieure
INSTALLATION DE L’UNITÉ INTÉRIEURE • Installez l’unité sur une chaise confectionnée en rail « mupro » munis de plots permettant d’atténuer les vibrations que l’unité en fonctionnement pourrait transmettre au sol. • Vérifiez la position de l’unité afin que l’avant et l’arrière de l’unité soit au même niveau pour garantir la bonne évacuation des condensats. -
Page 11: Soufflage De L'unité Intérieure
SOUFFLAGE DE L’UNITÉ INTÉRIEURE Attention : • Installez le soufflage de l’unité dans un endroit où l’air pourra être diffusé dans l’ensemble des pièces. • Nous conseillons l’utilisation d’une gaine à isolation sonore et thermique afin d’éviter des phénomènes de condensation. •... - Page 12 Procédure : • Reportez-vous au manuel d’installation du groupe extérieur pour le raccordement frigorifique de celui- • Retirez le raccord conique et les brides sur la tuyauterie de l’unité intérieure. - Desserrez le raccord conique en maintenant l’écrou côté tuyau à l’aide d’une clé et en respectant le couple de serrage adapté...
-
Page 13: Installation De L'évacuation Des Condensats
INSTALLATION DE L’ÉVACUATION DES CONDENSATS Attention : • L’évacuation condensats doit être réalisée même si l’unité n’est prévue qu’en fonctionnement « Chauffage » (dans certaines conditions de fonctionnement en chauffage, de la condensation peut se former sur l’échangeur intérieur, en particulier, en période de dégivrage ou pendant des cycles de «... -
Page 14: Installation Électrique Et Câblage
INSTALLATION ÉLECTRIQUE ET CÂBLAGE Attention : Respectez les éléments suivants. Le non-respect des instructions peut provoquer une surchauffe et un incendie suite à une surchauffe ou un court-circuit : • Le travail d’installation électrique doit être assuré par un électricien qualifié agréé par la compagnie d’électricité... - Page 15 - Fusible du Régulateur T.One : - Fusible temporisé 3.15A 250V 5x20mm (Pouvoir de coupure: 80A à 250V AC, 20A à 250V DC) - Fusible du PCB POWER PJA505A325-AB : F1 : fusible temporisé 5A 250V 5x20mm F4 : fusible temporisé 2A 250V 5x20mm •...
- Page 16 Schéma électrique : NI_RBUV_Tone_35025370 13-06-2013 Page 16/20...
-
Page 17: Réglage De La Pression Statique
VÉRIFICATIONS IMPÉRATIVES AVANT MISE SOUS TENSION Avant mise sous tension, vérifier les éléments suivants: - Vérifier que le film plastique de protection des tôles laquée de l’unité est retiré - Vérifier que le câble d’alimentation n’est pas endommagé. - Vérifier la tension d’alimentation et notamment la bonne position du neutre. -
Page 18: Liste Des Contrôles Après Installation
Gérer ainsi la fin de vie nous permet de préserver notre environnement et de limiter l’utilisation des ressources naturelles. Le symbole apposé sur le produit, indique l’obligation de le retourner, en fin de vie, à un point de collecte spécialisé. ALDES adhère à l’éco-organisme « Eco Systemes » www.ecosystemes.fr. NI_RBUV_Tone_35025370 13-06-2013 Page 18/20... -
Page 19: Conditions Générales De Garantie
Pour la garantie de votre pompe à chaleur, reportez-vous aux conditions générales de vente sur le site www.aldes.fr. Cette garantie prend effet à compter de la mise en route de la machine ou, au plus tard, 3 mois après sa date d’expédition par nos soins. - Page 20 ALDES 20 Boulevard Irène Joliot-Curie 69 200 VENISSIEUX - France NI_RBUV_Tone_35025370 13-06-2013 Page 20/20...
