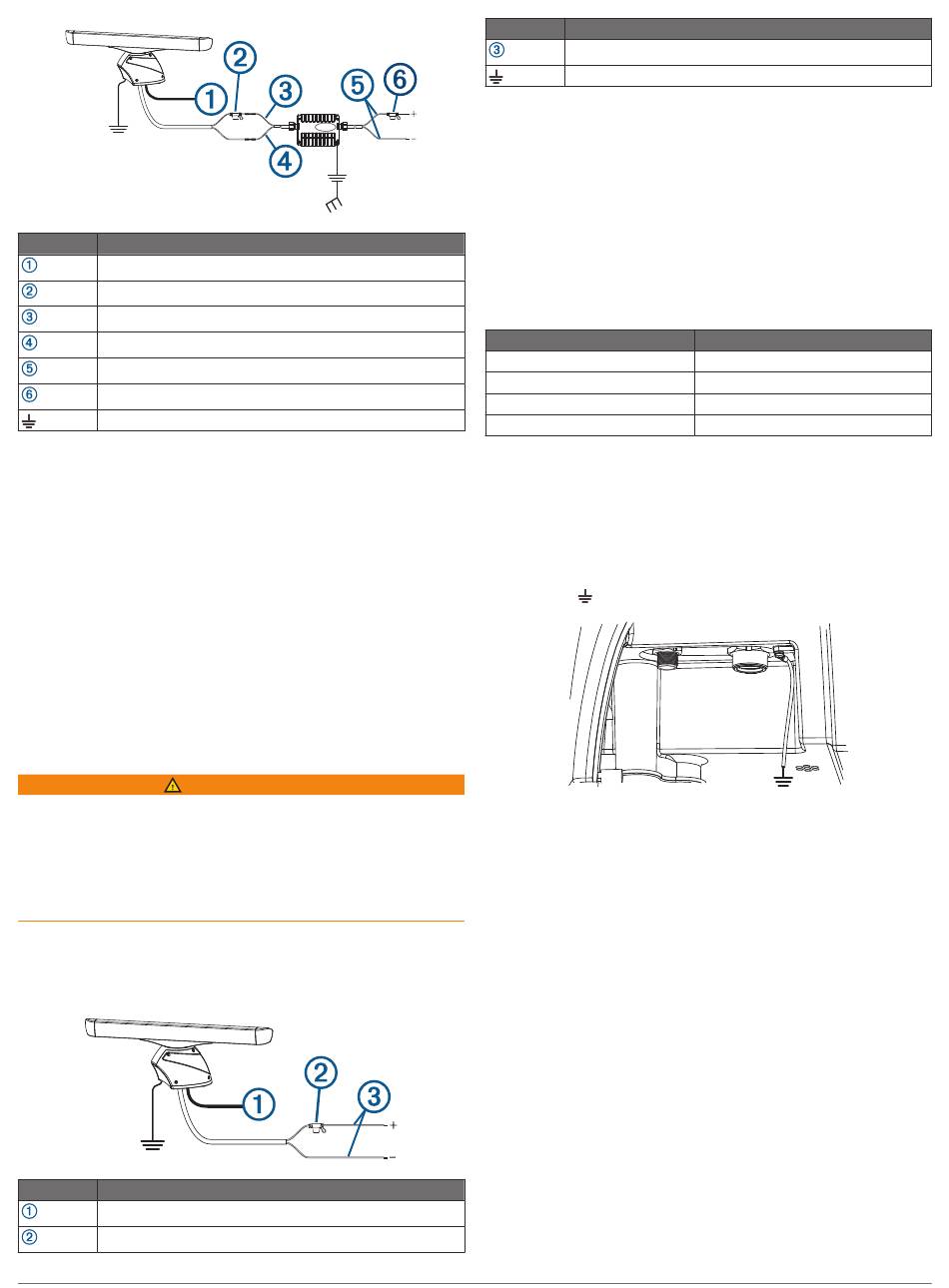

Élément
Description
Vers le réseau Garmin Marine Network
Porte-fusible de 10 A
Rouge (+)
Noir (-)
Vers la batterie du bateau (de 10 à 32 V c.c.)
Porte-fusible de 30 A
Connexion à la terre
1
Acheminez le câble d'alimentation vers le radar et le
convertisseur de tension.
2
Utilisez les manchons et un tube thermorétrécissable pour
connecter le câble d'alimentation au convertisseur de
tension.
Le câble d'alimentation du radar contient un fusible de 10 A
qui ne doit pas être retiré lors de la connexion au
convertisseur de tension.
3
Connectez le convertisseur de tension à la batterie du bateau
par le biais du fusible de 30 A inclus.
Le fusible de 30 A entre le convertisseur de tension et la
batterie s'ajoute au fusible de 10 A fourni sur le câble
d'alimentation du radar. Pour un fonctionnement correct du
radar, les deux fusibles doivent être installés.
4
Connectez le câble d'alimentation au port POWER du radar.
Connexion directe à l'alimentation
AVERTISSEMENT
Lorsque vous connectez le câble d'alimentation, ne retirez pas
le porte-fusible en ligne. Pour éviter de vous blesser ou
d'endommager le produit en l'exposant au feu ou à une chaleur
extrême, le fusible approprié doit être placé comme indiqué
dans les caractéristiques techniques du produit. De plus, la
connexion du câble d'alimentation en l'absence du fusible
approprié annule la garantie du produit.
Certains modèles de radar ne nécessitent pas de convertisseur
de tension. Si votre modèle était vendu sans convertisseur de
tension, c'est qu'il doit être directement connecté à
l'alimentation.
Elément
Description
Vers le réseau Garmin Marine Network
Porte-fusible de 15 A
4
Elément
Description
Vers la batterie du bateau (de 10 à 32 V c.c.)
Connexion à la terre
1
Acheminez le câble d'alimentation vers le radar et la batterie
du bateau.
2
Connectez le câble d'alimentation à la batterie du bateau.
3
Connectez le câble d'alimentation au port POWER du radar.
Rallonge de câble d'alimentation
Il est recommandé de connecter directement le câble
d'alimentation à la batterie. Si une rallonge est nécessaire, la
jauge appropriée du câble doit être utilisée pour la longueur de
la rallonge.
Vous devez utiliser des manchons et un tube
thermorétrécissable pour créer une connexion étanche.
Distance
3 m (9 pi 10 po)
5 m (16 pi 4 po)
6,5 m (21 pi 3 po)
8 m (26 pi 2 po)
Connexion du radar à la masse
Le radar (et le convertisseur de tension, si besoin) doit être
connecté de façon appropriée à la masse, via un fil en cuivre de
3,31 mm² (12 AWG) (non fourni).
1
Acheminez un fil en cuivre de 3,31 mm² (12 AWG) à une
prise de masse et jusqu'au piédestal du radar.
2
Connectez le fil au connecteur de masse situé sur le
piédestal ( ) à l'aide du manchon pré-installé.
3
Enduisez la vis de masse et le manchon avec du mastic
d'étanchéité.
4
Connectez l'autre extrémité du fil à l'emplacement de la prise
de masse située sur le bateau, et enduisez la connexion
avec du mastic d'étanchéité.
5
Sélectionnez une option :
• Si votre radar n'était pas vendu avec un convertisseur de
tension, aucune mise à la masse supplémentaire n'est
nécessaire.
• Si votre radar était vendu avec un convertisseur de
tension, passez à l'étape 6.
6
Acheminez un autre fil en cuivre de 3,31 mm² (12 AWG) à
une prise de masse et jusqu'au convertisseur de tension.
7
Desserrez une vis sur un angle du convertisseur de tension
et fixez le fil en cuivre sur la vis.
8
Enduisez la vis et le fil du convertisseur de tension avec du
mastic d'étanchéité.
9
Connectez l'autre extrémité du fil à l'emplacement de la
masse situé sur le bateau, et enduisez la connexion avec du
mastic d'étanchéité.
Jauge du câble
3,31 mm² (12 AWG)
5,26 mm² (10 AWG)
6,63 mm² (9 AWG)
8,36 mm² (8 AWG)
