• La trappe de sortie d'air est engorgée ou le débit de sortie d'air est bloqué.
Nettoyer cette trappe aidera à réduire la poussière dans le cabinet. Les pièces
du pistolet peuvent s'user. Cela est apparent lorsque le cabinet est trop large et
inefficace. Remplacer simplement la buse ou l'orifice.
DIRECTIVES :
1. Avant de monter les pièces, vérifier la quantité avec la LISTE DES PIÈCES.
2. Ouvrir la boîte et étendre les pièces dans un endroit dégagé.

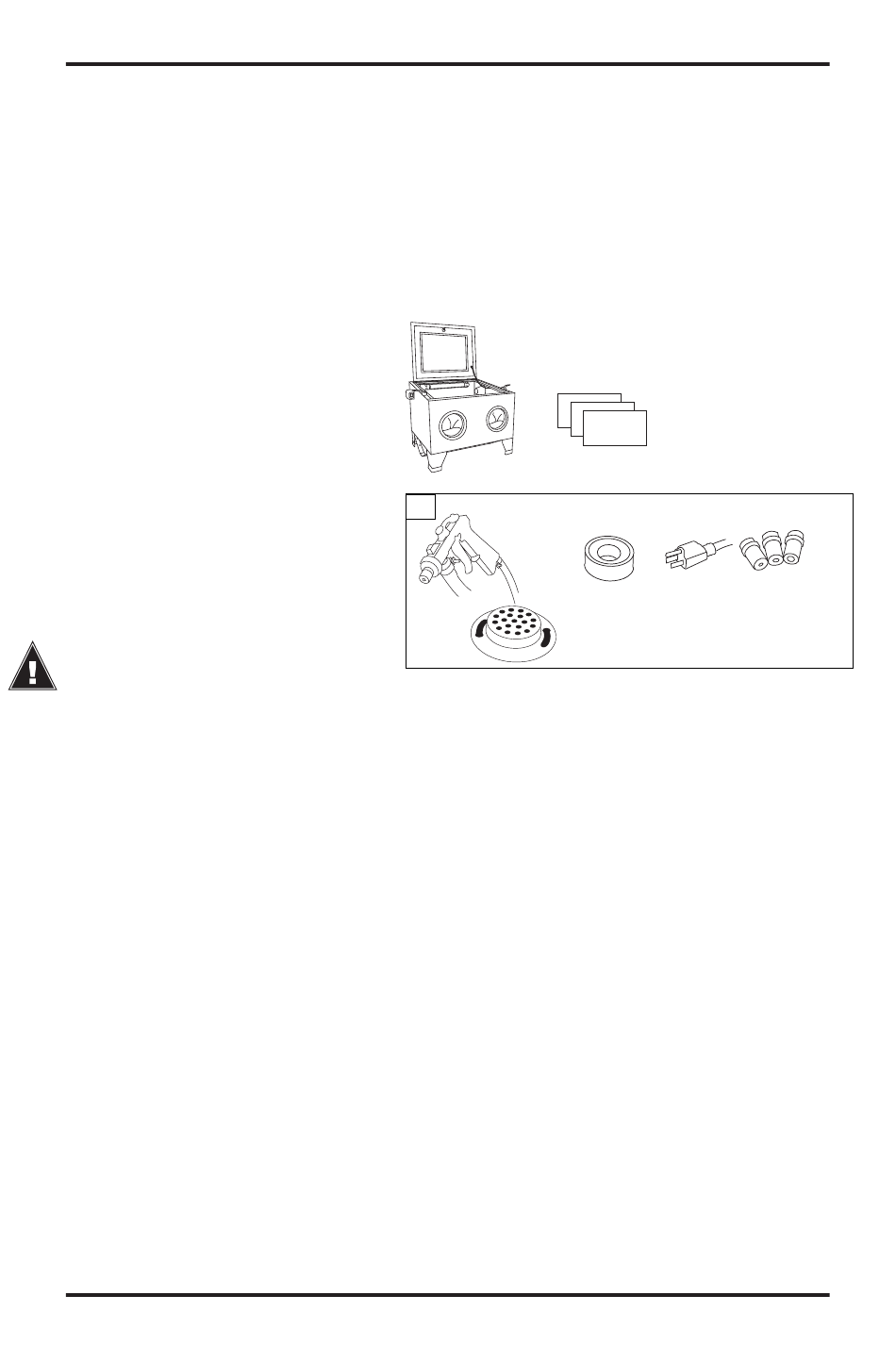

3. Se familiariser avec toutes les pièces et les comparer à l'illustration
ci-dessous pour s'assurer qu'il n'en manque aucune. Lire tout le mode d'emploi avant
de débuter.
LISTE DES PIÈCES :
A) Corps de l'armoire
B) 3 Housse protectrice de fenêtre
C) Boîte de Quincaillerie
a) Pistolet de l'abrasif
1) Pistolet
2) Petit Flexible
3) Grand Flexible
4) Buse de Céramique
5) Buse de Compresseur
6) 2 Rondelles
b) Bande de Scellage
c) Cordon d'alimentation
d) 3 buses de céramique
e) Filtre d'entrée
Cet appareil est vendu avec 3 couvercles de fenêtre de remplacement (pièce B). Ce
couvercle de fenêtre est fait d'une pellicule de PVC de 0,5 mm. Si la pellicule devient
ternie, elle doit être remplacée afin de ne pas affecter la visibilité lors du travail.
ASSEMBLAGE
Faire glisser le tuyau de siphon en position sur la partie inférieure de l'armoire.
ASSEMBLER LE PISTOLET D'ABRASIFS
1. Dévisser la buse du compresseur (pièce 5) et enlever les 2 grandes rondelles (pièce 6)
du petit flexible (pièce 2)
2. Enrouler la bande d'étanchéité (pièce C) plusieurs fois autour des filets exposés et
réinstaller une grande rondelle (pièce 6).
3. Faire entrer le filet exposé par le trou dans la partie inférieure droite de l'armoire.
Réinstaller l'autre grande rondelle (pièce 6) et visser la buse du compresseur (pièce 5).
NE PAS TROP SERRER.
4. Enlever la rondelle et l'écrou du grand flexible (pièce 3). Faire entrer le filet exposé par le
trou dans la partie inférieure du cabinet. Réinstaller la rondelle et l'écrou. NE PAS TROP
SERRER.
A
C
a.
b.
e.
- 6 -
B
c.
d.
