2.3.6
Raccordement à un conduit
vertical extérieur type
inox calorifugé
• Utiliser un conduit vertical extérieur ayant une section
intérieure minimale de 10 cm et maximale de 20 cm.
• Assurer un tirage en Pa comme indiqué dans la fiche
technique (voir paragraphe 1.3.2).
• Utiliser uniquement des tuyaux inox calorifugés (double
paroi) convenablement ancrés au batîment.
• Prévoir à la base du conduit vertical extérieur une trappe de
visite pour les contrôles périodiques, le ramonage annuel et
l'élimination des éventuels condensats.
• Une souche antivent doit être impérativement installée et
son installation doit être réalisée en respectant la distance "d"
du faîte du toit; la distance "d" varie en fonction de paramètres
déterminés par la réglementation locale en vigueur.
Grâce à cette solution, en cas de casse de l'extracteur
des fumées ou d'arrêt causé par une coupure de
courant, le raccordement à un conduit vertical
extérieur assure toujours l'évacuation des produits de
la combustion.
Le tirage indiqué dans la liste des caractéristiques
techniques de l'appareil est conforme aux Normes
Techniques et à l'essai, au but de garantir les meilleures
performances
thermiques
(consommation, rendement, émissions) en conformité
aux données techniques déclarées et certifiées de
l'Institut d'homologation. Un tirage supérieur pourrait
causer un fonctionnement défectueux avec excessive
consommation de combustible, surchauffage du corps
de l'appareil et bruits ennuyeux de la chambre de
combustion.

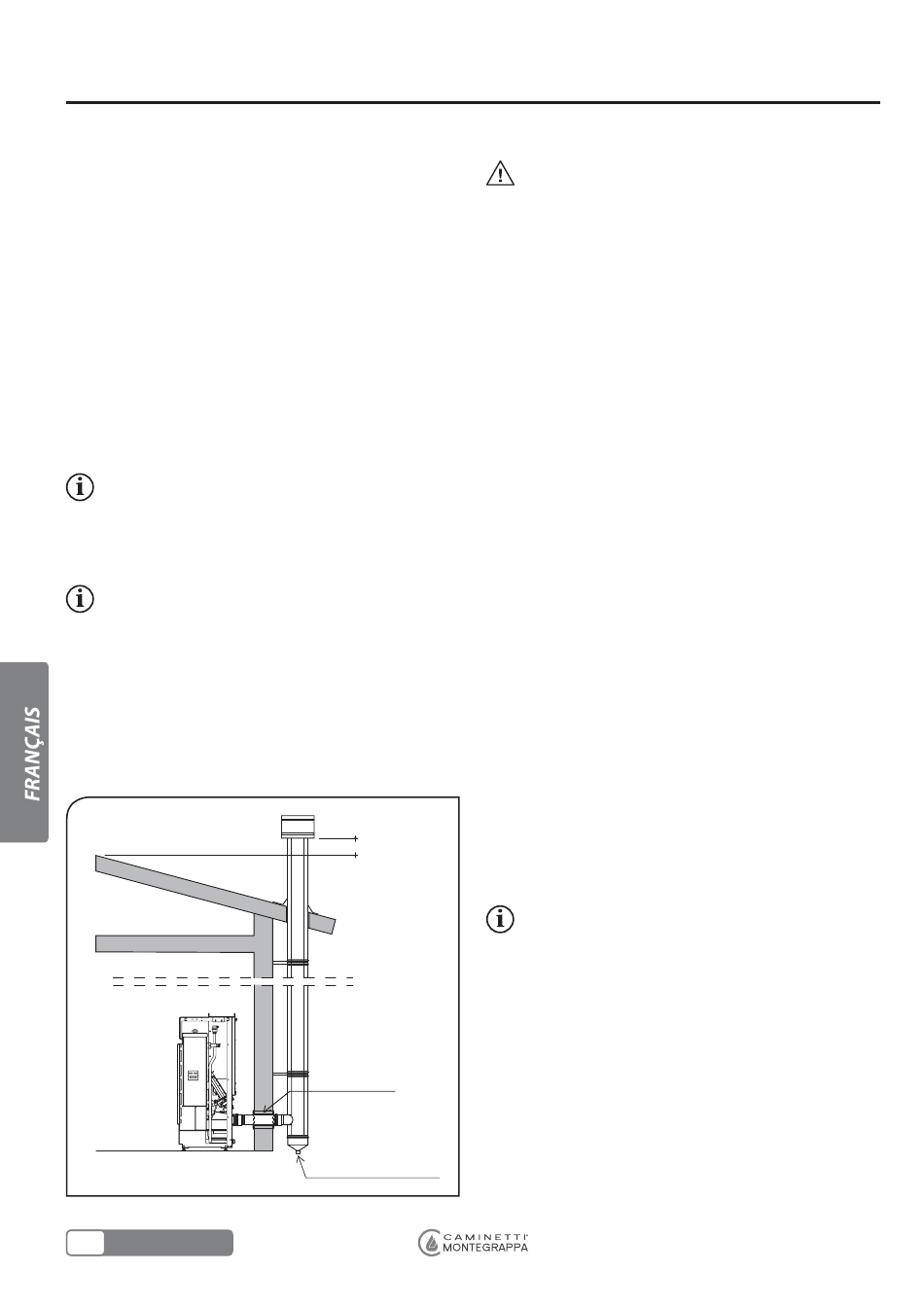

SOUCHE
ANTIVENT
FRANÇAIS
30
de
l'appareil
d
ISOLATION
(3±10 cm)
TRAPPE D'INSPECTION
PURGE EAU DE CONDENSATION
2.3.7
Branchement hydraulique
ATTENTION: Avant d'effectuer le raccordement
hydraulique, il est conseillé de rincer l'installation,
faute de quoi certains éléments, comme les vannes,
pompes, etc. pourraient être endommagés.
Le branchement de l'appareil à l'installation de chauffage
doit être effectué en tenant compte des caractéristiques
techniques et fonctionnelles suivantes de l'appareil:
• L'appareil est doté d'un vase d'expansion de 2 litres chargé
d'air à une pression de 1,5 bar, avec le volume d'expansion
nécessaire pour la quantité d'eau contenue dans la chaudière.
Par conséquent, il faudra ajouter pour l'installation un vase
d'expansion d'une capacité adaptée.
• Il y a une pompe à vitesse variable efficace (trois vitesses
commutables manuellement), avec une puissance électrique
maximale de 100 W (pour les caractéristiques du débit et
hauteur voir figures ci-dessous).
• La pression de l'installation ne doit jamais desscendre au-
dessous de 0,5 bar et elle ne doit jamais dépasser 2,5 bar.
• La pression normale de fonctionnement prévue pour
l'installation est de 1,5 bar.
• La pression maximale de fonctionnement dans l'installation
est de 2 bars.
• La soupape de sécurité installée sur l'appareil est étalonnée
à 3 bars. La vidange de cette soupape doit être visible, dans la
mesure où la conformation de la pièce le permet.
Il est conseillé de brancher l'appareil à l'aide de raccords
flexibles permettant de légers écarts.
Mieux vaut installer des vannes d'arrêt sur les raccords
hydrauliques afin de permettre, le cas échéant, le déplacement
de l'appareil.
Pour le fonctionnement correct de l'appareil, la
température de l'eau de refoulement à régime normal
doit être maintenue au-delà de 50°C. C'est la raison
pour laquelle, dans certains cas, l'installation d'une
vanne de déviation anti-condensation sur l'installation
est nécessaire.
Cela évitera que l'appareil ne rencontre des problèmes
tels que la formation de condensation, le dépôt de
créosote sur les parois, une combustion non optimale
ou la nécessité d'interventions d'entretien fréquentes.
