2.3.4
Prise d'air extérieur
Pour des raisons de sécurité et d'hygiène/santé, il est
recommandé que l'alimentation en air de combustion soit
réalisée par l'extérieur.
À cet effet, percer sur la paroi extérieure une ouverture pour
l'entrée de l'air d'une section de 100 cm
protéger l'ouverture avec une grille à l'intérieur et à l'extérieur.
La prise d'air ne doit pas être forcement réalisée à
l'arrière de l'appareil.
ATTENTION:
L'admission
3
combustion de 40 m
/h doit être assurée dans la pièce
d'installation de l'appareil.
INSIDE W7 - W9 - W12 - W15 - W20
2
(trou Ø 12 cm);
d'un
débit
d'air
de

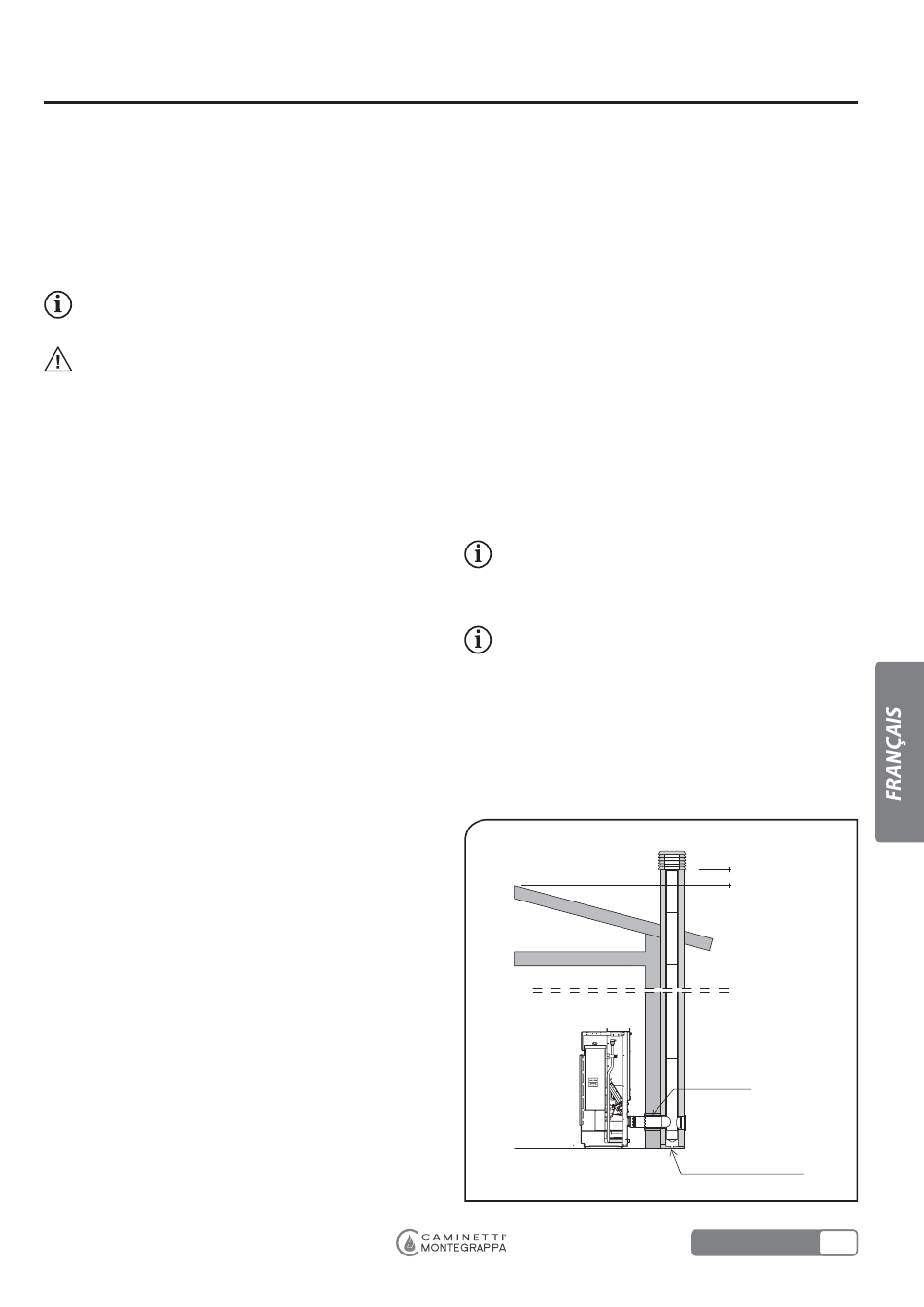

2.3.5
Raccordement de sortie des
fumées à un conduit
de type traditionnel
• Les dimensions internes du conduit de fumée doivent être au
minimum de 10x10 cm ou Ø 10 cm et ne doivent pas excéder
20x20 cm ou Ø 20 cm; en cas de dimensions supérieures ou
d'un mauvais état du conduit de fumée (ex. fissures, isolation
insuffisante, etc.), il est préconisé d'insérer à l'intérieur du
conduit de fumée un tuyau inox Ø 15 cm jusqu'à la sortie du toit.
• Assurer un tirage en Pa comme indiqué dans la fiche
technique (voir paragraphe 1.3.2).
• Prévoir à la base du conduit de fumée une trappe de visite
pour les contrôles périodiques, le ramonage annuel et
l'élimination des éventuels condensats.
• Le raccordement au conduit de fumée doit être étanche
(scellé ou avec des joints).
• Une souche antivent doit être impérativement installée et
son installation doit être réalisée en respectant la distance "d"
du faîte du toit; la distance "d" varie en fonction de paramètres
déterminés par la réglementation locale en vigueur.
Grâce à cette solution, en cas de casse de l'extracteur des
fumées ou d'arrêt causé par une coupure de courant, le
raccordement à un conduit vertical extérieur assure
toujours l'évacuation des produits de la combustion.
Le tirage indiqué dans la liste des caractéristiques
techniques de l'appareil est conforme aux Normes
Techniques et à l'essai, au but de garantir les meilleures
performances thermiques de l'appareil (consommation,
rendement, émissions) en conformité aux données
techniques
déclarées
d'homologation. Un tirage supérieur pourrait causer un
fonctionnement défectueux avec excessive consommation
de combustible, surchauffage du corps de l'appareil et
bruits ennuyeux de la chambre de combustion.
SOUCHE
ANTIVENT
et
certifiées
de
l'Institut
d
ISOLATION
(3±10 cm)
TRAPPE
D'INSPECTION
PURGE EAU DE CONDENSATION
FRANÇAIS
29
