TAMPRO 120/150/180EA-EL_140/170M

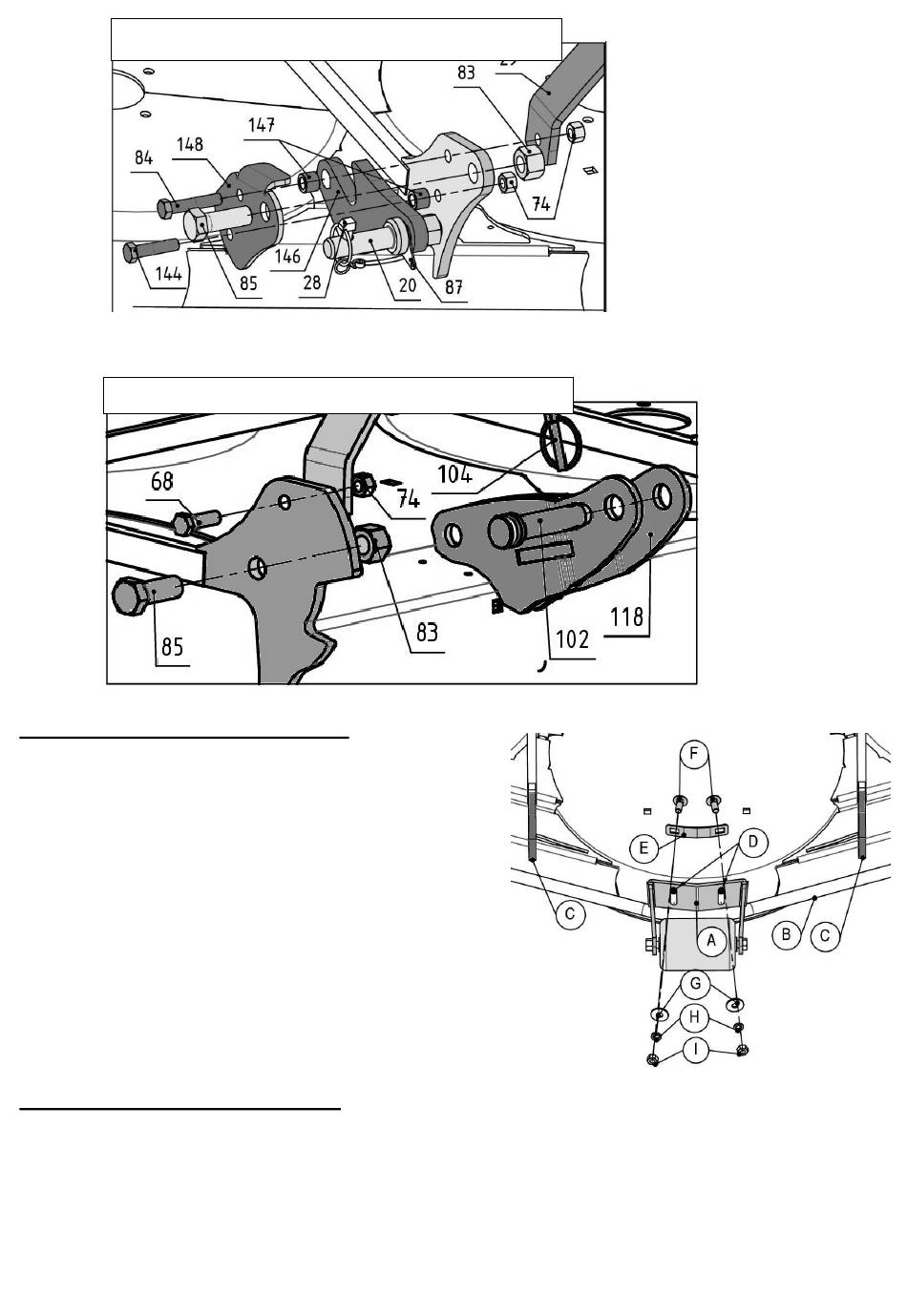

Montage Kit anti-scalping (KASCAL):
Positionner l'ensemble support et rouleau Rep.A en appui sur
1.
le tube avant de la caisse Rep.B et centré par rapport aux
joues d'attelage Rep.C.
A l'aide d'un marqueur, tracez la position de chaque trou en
2.
haut des 2 lumières Rep.D.
3. Percez 2 trous Ø13 aux endroits repérés.
Fixer l'ensemble en passant la bride Rep.F et les 2 vis Rep.F
4.
(CC Ø10x25) par l'intérieur de la caisse. Boulonner le tout
sans serrer avec rondelle largeØ10 Rep.G, les rondelles W
Rep.H et l'écrou Rep.I.
5.
Réglez la hauteur du rouleau de 1 à 3 cm en dessous de la
caisse puis serrez.
•
MISE A NIVEAU ET GRAISSAGE
Reportez vous au chapitre « entretien journalier » page 13.
TAMPRO 230 EA/ 230M
