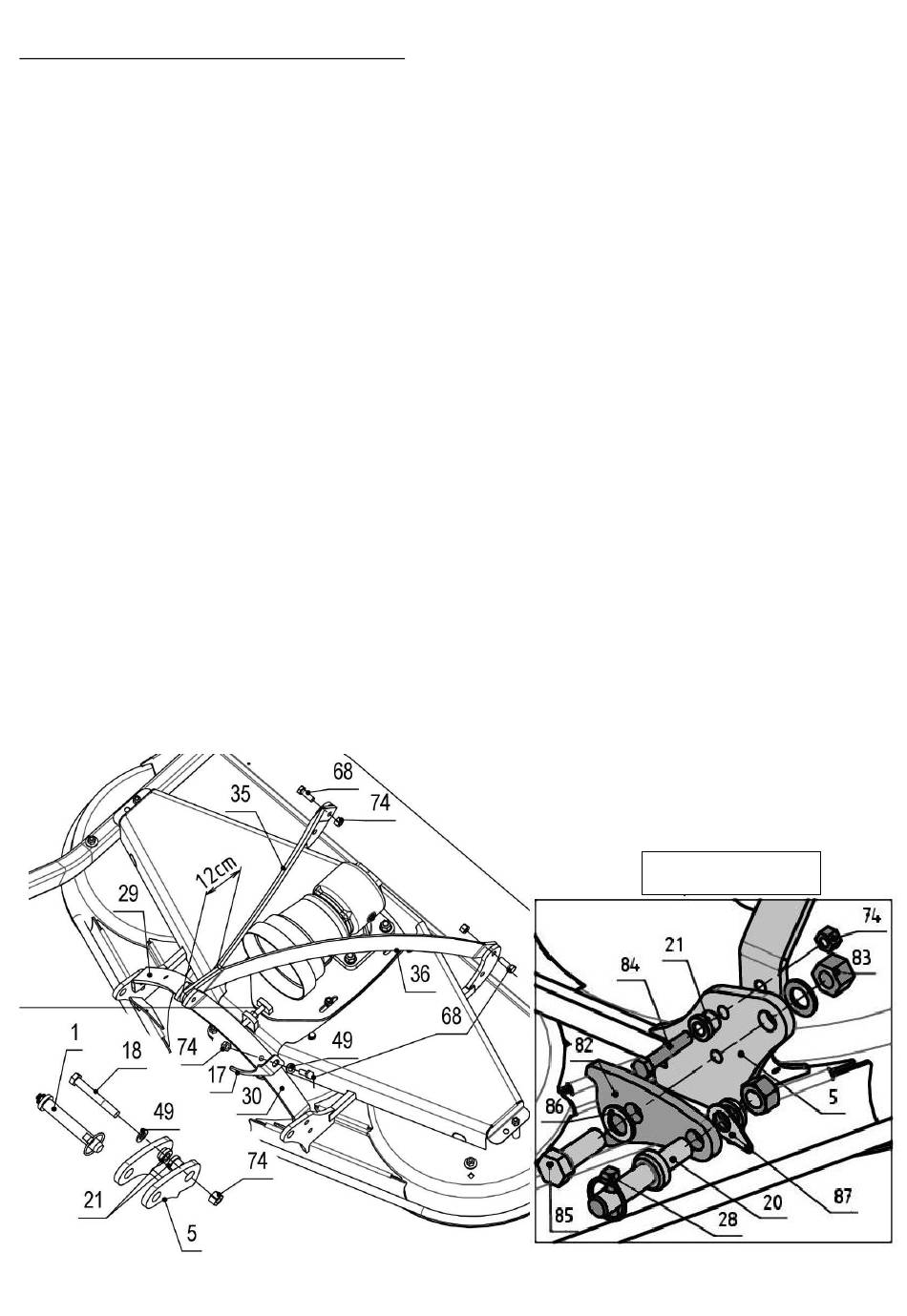

Attelage 3° point TAM /TAMPRO :
1. Placez les 2 tirants le grand pli (côte 12 cm) en haut coté attelage (droit= Rep.35, gauche = Rep.36) avec
les vis Rep.68 M12x35 + des écrou frein Rep.74. Ne pas serrer et laisser libre.
2. Placez les 2 montants de potence coté intérieur et trou de fixation rep.17 en bas (droit=Rep.29,
gauche=Rep.30)
2.1. Version TAM : fixer le bas avec la vis Rep.84 M12x60 + la bague Rep.21 + écrou frein Rep.74. Ne
pas serrer et laisser libre.
Version TAMPRO sauf 230 : Placez les ensembles Bras d'attelage Rep.146 + Platine droite ou
2.2.
gauche Rep.148 + 2 Entretoises Rep.147 avec les vis Rep.84 M12x60 et Rep.144 M12x50.
Mettre en place les montants de potence (droit = Rep.29, gauche = Rep.30) et placer les 4 écrous freins
Rep.74. Ne pas serrer et laisser libre.
2.3. Version TAMPRO 230 : fixer le bas des montants de potence avec la vis Rep.68 M12x35 + écrou
frein Rep.74. Ne pas serrer et laisser libre.
3. Mettez en place la chape supérieure Rep.5 :
- Placez par l'intérieur de la chape les 2 bagues épaulées Rep.21.
- Insérez l'extrémité des montants et des tirants dans la chape entre les 2 bagues, puis placez la vis Rep.18
(M12x90) et la rondelle Rep.49.
- Placez l'écrou frein Rep.74 et serrez fermement. Vérifiez que la chape supérieure pivote librement.
- Mettez en place l'axe supérieur d'attelage et serrez toutes les vis.
4. Montez les bras flottants :
4.1. Version TAM : Montez les bras rep.82 avec la vis Rep.85 M20x55 + 2 rondelles rep.86 + écrou frein
rep.83. Serrez en laissant libre et sans jeu le bras flottant. Montez les pitons rep.20 avec la patte rep.87
à laquelle sera accrochée le lien de la goupille rep.28.
4.2. Version TAMPRO sauf 230 : Placez la vis Rep.85 M20x55 + écrou frein rep.83. Serrez en laissant
libre et sans jeu le bras flottant. Montez les pitons rep.20 avec la patte rep.87 à laquelle sera accrochée
le lien de la goupille rep.28.
4.3. Version TAMPRO 230 : Placez le bras rep.118 avec la vis Rep.85 M20x55 + écrou frein rep.83. Serrez
en laissant libre et sans jeu le bras flottant. Montez les axes rep.102 et accrochez le lien de la goupille
rep.28 dans la gorge de l'axe.
5. Montez le support cardan rep.17 avec la vis rep.68 M12x35, la rondelle rep.49 et l'écrou frein rep.74.
8
