GÉNÉRATEUR D'AIR CHAUD LR
4.3.

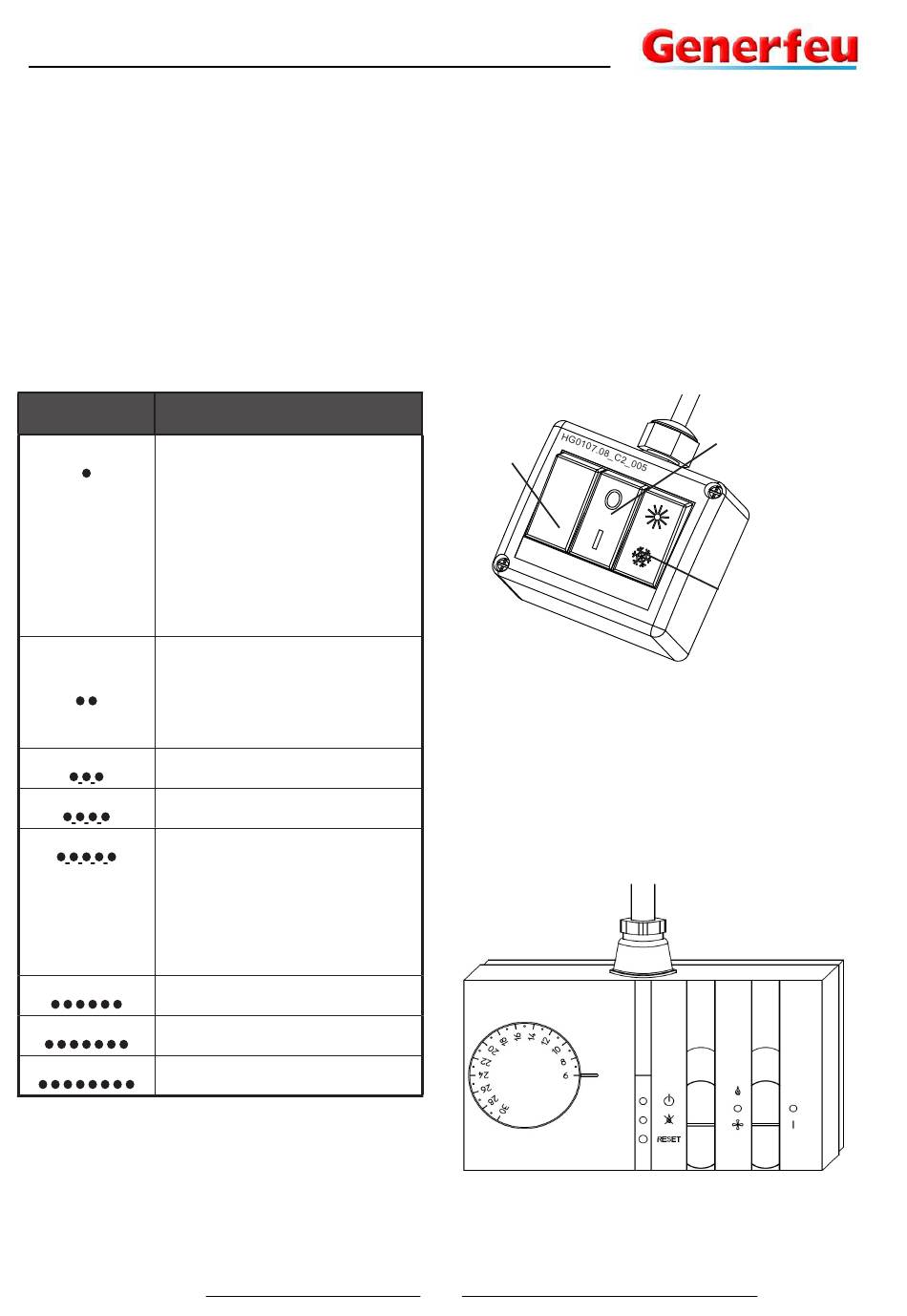

Diagnostic des anomalies
En cas d'anomalie, le voyant d'alarme rouge s'allume sur le
panneau d'interface et il reste fixe.
Pour réinitialiser l'anomalie, il faut maintenir le bouton de
réinitialisation enfoncé pendant plus de 1 sec.
Si, après les tentatives de réinitialisation, l'anomalie persiste, ne
pas insister après 3 tentatives et appeler le Centre d'Assistance
pour la réparation de la panne.
Pour activer le diagnostic qui décodifiera le type d'anomalie, en
appuyant sur le bouton de réinitialisation pendant plus de 5 sec., le
voyant rouge commence à clignoter pour un nombre de fois égal
au type d'anomalie, avec une pause de 2 sec. entre deux cycles.
Le tableau ci-dessous indique la signification du clignotement et,
donc, la cause du dysfonctionnement.
n° de
CLIGNOTEMENTS
Absence du signal de la flamme et
1 clignotement
dépassement du temps de sécurité de
la carte :
•
•
•
•
•
•
Ouverture du thermostat de sécurité :
•
2 clignotements
•
•
3 clignotements
Pas défini
4 Clignotements
Pas défini
5 Clignotements
Capteur à effet Hall du moteur du brûleur
défectueux
•
•
•
6 Clignotements
Flamme parasite au démarrage
7 clignotements
Pas défini
8 clignotements
Panne générique
---------------------------------------------------------------------------------
REMARQUE : SI LE THERMOSTAT DE SÉCURITÉ (STB) EST
OUVERT AVANT DE COMMENCER LE CYCLE D'ALLUMAGE
(CE PHÉNOMÈNE PEUT-ÊTRE DÛ PAR EXEMPLE À LA
PRÉSENCE DE BASSES TEMPÉRATURES), L'APPAREIL
DE FLAMME RESTE « EN ATTENTE » SANS SIGNALER
AUCUN TYPE DE BLOCAGE. L'APPAREIL RESTE ÉTEINT,
BIEN QU'IL Y AIT UNE DEMANDE (VENTILATEUR PREMIX
EN MARCHE - SIGNAL « ON » SUR LCD), SANS DONNER
AUCUNE INDICATION DE BLOCAGE.
----------------------------------------------------------------------------------
cod. HG0170.03FR-G ed.B-1709
CAUSE
Mauvaise position de l'électrode
de détection
Absence de combustible
Dysfonctionnement des soupapes
de combustible
Défaut du transformateur d'allumage
Mauvais réglage du brûleur
Phase et neutre inversés
Défaut du thermostat de sécurité
Ventilateur(s) de refroidissement
en panne
Surchauffe échangeur
(surcharge thermique)
Les tours du moteur par minute sont
inférieurs à ceux définis
Ventilateur brûleur en panne
Câbles électriques FAN interrompus,
non reliés ou reliés de manière
incorrecte
4.4.
Accessoires
Fonctionnement avec commande à distance simple
Pour simplifier l'utilisation du générateur, GENERFEU
dispose d'un accessoire qui permet de gérer à distance les
commandes de fonctionnement de la machine.
Concernant la commande à distance G12800, l'utilisateur aura
à disposition la commande d'allumage/d'arrêt [0/I] de l'appareil,
le déviateur été/hiver et le bouton de déblocage.
Le Client se charge d'installer le thermostat d'ambiance muni
d'un contact propre, sans tension, entre les bornes 34 et 35 ;
l'ouverture ou la fermeture du contact détermine la mise en
marche et l'arrêt du générateur. Le signal de blocage et la
réinitialisation peuvent aussi être commandés à distance.
Bouton de
réinitialisation
avec voyant
de signal
de blocage
Commande à distance code G00094
La commande permet de :
•
réguler la température ambiante ;
•
commuter le fonctionnement Été/Hiver ;
•
arrêter le générateur sans couper l'alimentation ;
•
exécuter le déblocage du brûleur.
HG0100 C2 012
16
Interrupteur ON/OFF
générateur
Bouton été/hiver
