Installation des chargeurs automatiques
Installation de la terminaison SCSI
Si le chargeur automatique est le dernier périphérique ou le seul d'une chaîne SCSI, il faut installer
une fiche de terminaison sur le connecteur SCSI non utilisé. Consultez la figure suivante pour obtenir
deux exemples de terminaison SCSI.
Contrôleur SCSI
(terminaison activée)
Exemple 1 :
Terminaison SCSI sur un
système avec uniquement
des périphériques SCSI
externes.

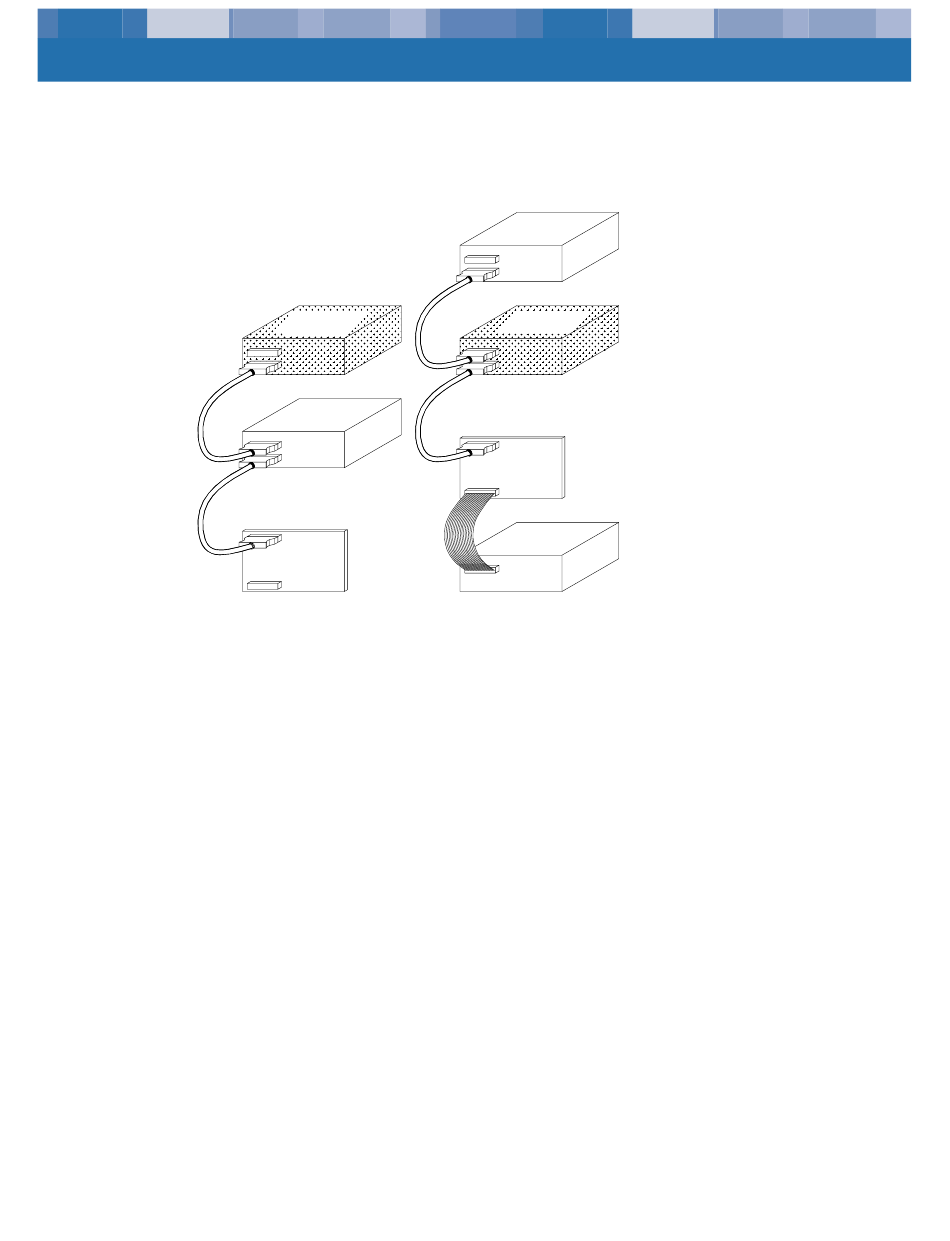

Figure 3. Exemples de terminaison SCSI
Connexion du cordon d'alimentation
Raccordez soigneusement le cordon d'alimentation au connecteur d'alimentation à l'arrière du
chargeur automatique. L'emplacement du connecteur d'alimentation sur le chargeur automatique est
illustré sur la figure 2 et la figure 3.
Installation d'un chargeur automatique de bureau
Lecteur de
bande externe
Périphérique
SCSI externe
Contrôleur SCSI
(terminaison activée)
(terminaison activée)
Exemple 2 :
Terminaison SCSI sur un
système avec des
périphériques SCSI internes
et externes.
Périphérique
SCSI externe
Lecteur de
bande externe
Périphérique
SCSI interne
19
