RESSORT DE MISE EN COURT-CIRCUIT
Les avertisseurs System Sensor ont un ressort de mise en court-circuit situé entre
les bornes 2 et 3 de la plaque de fixation et qui permet de vérifier la continuité du
système une fois que le raccordement du système est terminé, mais avant l'installation
du produit final. (Voir la Figure 3.) Ce ressort de mise en court-circuit se dégagera
automatiquement à l'installation du produit pour permettre la supervision du produit
final.

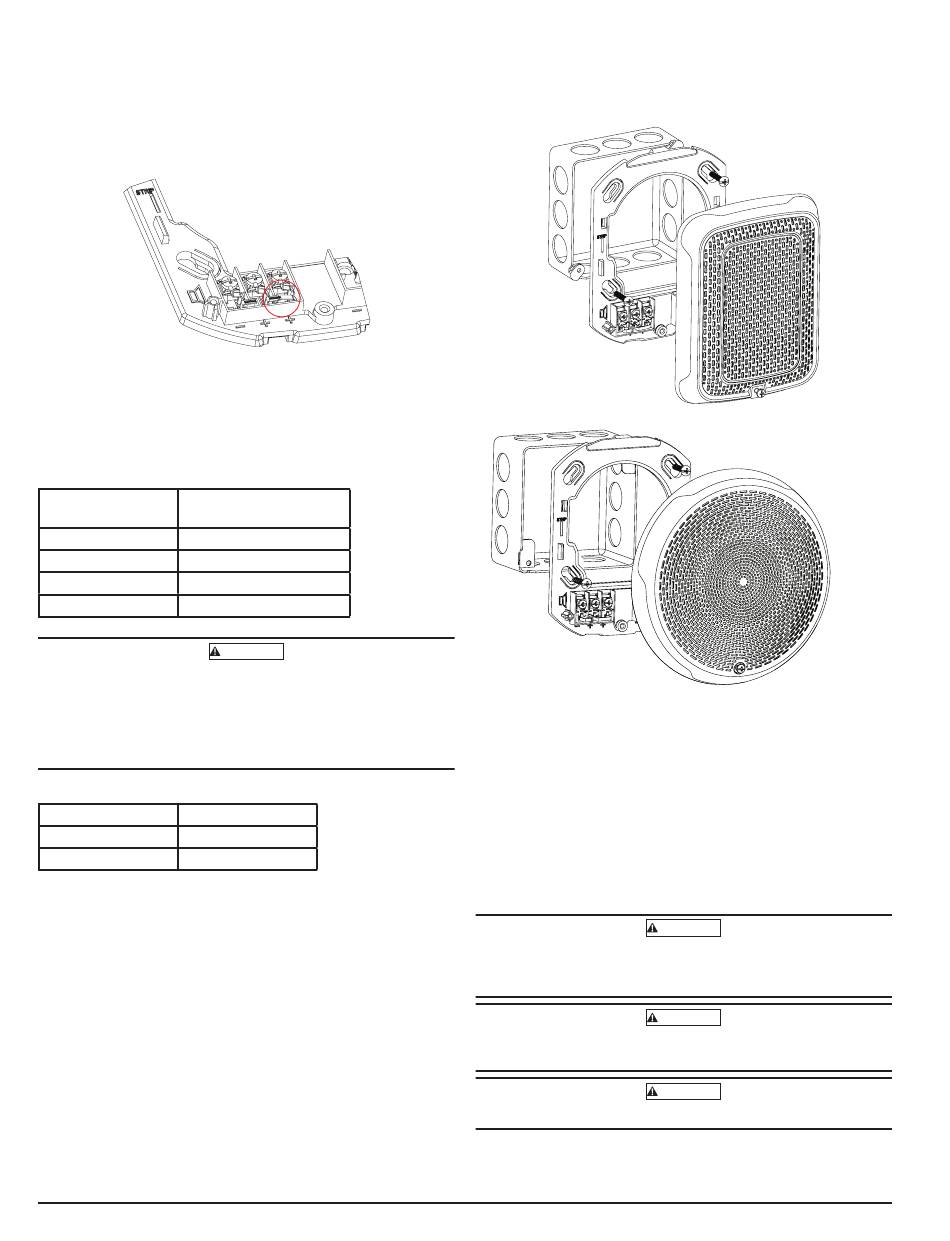

FIGURE 3. RESSORT DE MISE EN COURT-CIRCUIT
RÉGLAGES DE LA PUISSANCE
System Sensor propose une vaste plage de réglages de la puissance de ¼, ½, 1, et 2 W
qui répondront à vos besoins de protection des personnes.
Les données sur les niveaux sonores conformes aux normes UL se trouvent au Tableau
1. Les caractéristiques directionnelles se trouvent au Tableau 2.
TABLEAU 1. NIVEAUX SONORES EN FONCTION DES RÉGLAGES
DU TRANSFORMATEUR
Réglage
UL en chambre anéchoïque
¼ W
½ W
1 W
2 W
Les niveaux de signal supérieurs à 130 % de tension nominale peuvent en-
dommager le haut-parleur. Par conséquent, un branchement à la mauvaise
prise pourrait endommager le haut-parleur. Alors, si l'on choisit la prise à
25 V alors qu'on utilise un haut-parleur de 70,7 V, le haut-parleur pourrait être endom-
magé. Il faut s'assurer de sélectionner la bonne prise en fonction de la combinaison
puissance-tension recherchée.
TABLEAU 2. CARACTÉRISTIQUES DIRECTIONNELLES
Angle (degrés)
70°
90°
(dBA à 10 po)
79
82
85
88
MISE EN GARDE
Décibels
-3dB
-6dB
MONTAGE
Fixer la plaque de fixation au boîtier électrique. La plaque de montage est compatible
avec les boîtiers électriques de 4 po x 4 po x 2 1/8 po ou plus profonds. (Voir les
Figures 4 et 5.)
FIGURE 4. HAUT-PARLEUR MURAL
A0499-00
FIGURE 5. HAUT-PARLEUR AU PLAFOND
1.
Faire les raccordements aux bornes comme l'indique la Figure 1.
2.
Si le produit n'est pas prêt à installer pour le moment, utiliser le protecteur pour
éviter de contaminer les bornes de la plaque de fixation.
3.
Pour fixer le produit à la plaque de fixation, retirer le protecteur, puis accrocher
les languettes sur le dessus du boîtier du produit dans les fentes de la plaque de fixa-
tion.
4.
Ensuite, faire tourner le produit pour que ses broches puissent être en prise avec
les bornes de la plaque de fixation. S'assurer que les languettes au dos du boîtier du
produit sont complètement en prise avec la plaque de fixation.
5.
Fixer fermement le produit en place en resserrant la seule vis de fixation qui se
trouve à l'avant du boîtier du produit.
Les languettes qui servent à maintenir le produit en place ne servent pas à le fixer de
façon permanente à la boîte arrière. Il faut que le produit soit fermement fixé à la boîte
arrière à l'aide des vis fournies.
Le revêtement de finition réalisé en usine ne doit pas être modifié : ne pas peindre le
produit.
Ne pas trop serrer les vis de la plaque de fixation; cela pourrait faire courber la plaque.
2
A0501-00
MISE EN GARDE
MISE EN GARDE
MISE EN GARDE
I56-3577-001
A0500-00
03-16
