8.8

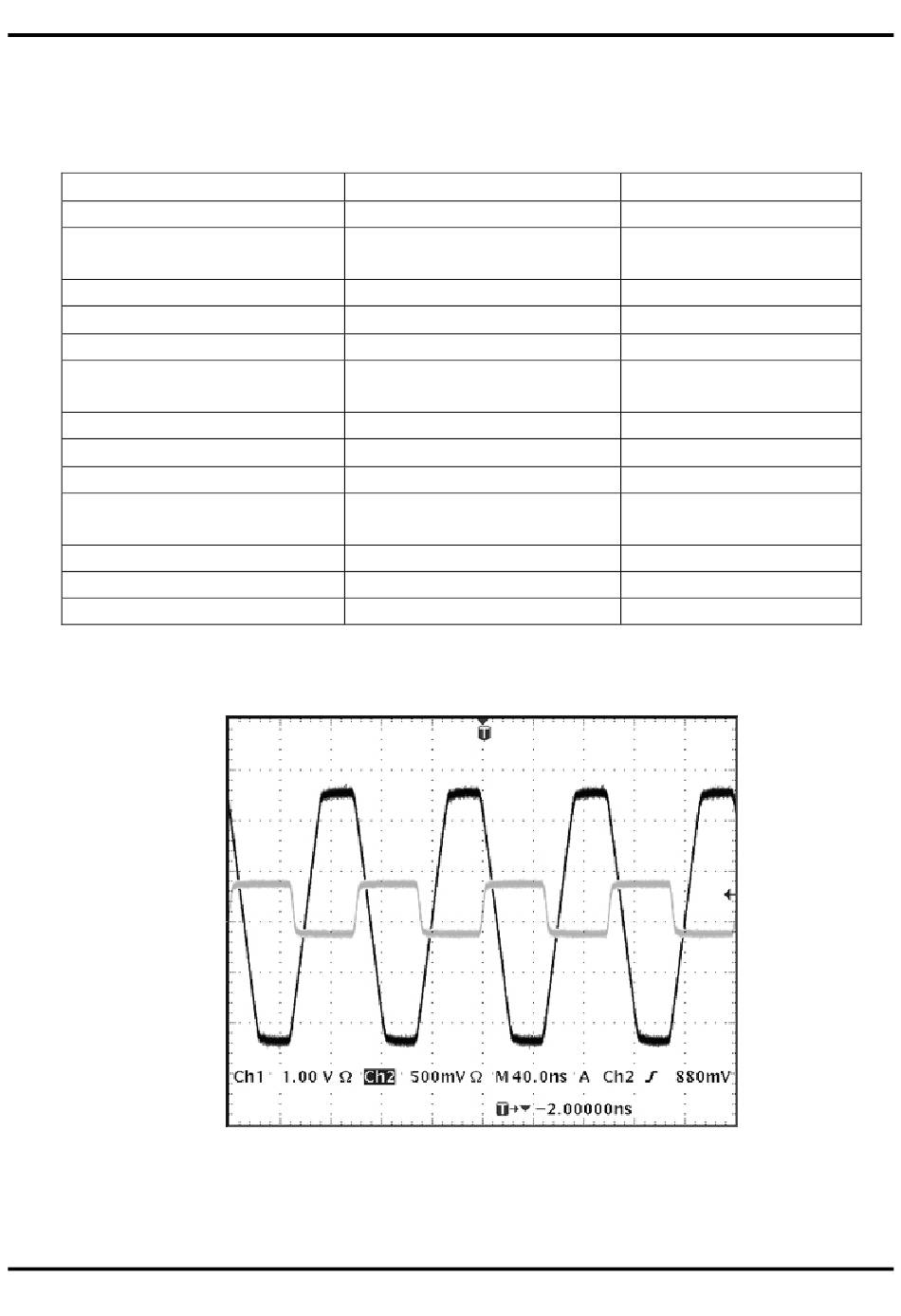

Reconstruction d'une forme d'onde d'impulsion externe
Veuillez noter que ce mode opératoire est appelé Largeur Externe (External Width). Il s'agit d'une
variante de la forme d'onde Modèle (Pattern) accessible depuis le menu Trigger (Déclenchement).
Commencer avec l'instrument réinitialisé aux paramètres par défaut.
MENU
Déclenchement
Paramètre
Largeur externe
MENU
Modèle/PRBS
Paramètre
Vitesse de front
MENU
Sortie
Paramètre
Amplitude
Décalage
État de sortie
Connecter un signal de déclenchement d'onde carrée externe de 10 MHz de niveau +2 V/-0 V à
l'entrée IN TRIG.
La forme d'onde est recréée avec une amplitude et un décalage différents, ainsi qu'une vitesse de
front définie.
On notera ici l'introduction d'un retard fixe de 448 ns entre la sortie et le déclenchement.
Notez que les modulations AM ou SUM pourraient être effectuées sur la forme d'onde reconstituée,
si nécessaire.
NOM DE LA TOUCHE
Trigger
Nom de la touche
programmable
ExtWdt > Yes
NOM DE LA TOUCHE
(Pattern/PRBS)
Nom de la touche
programmable
Edge
NOM DE LA TOUCHE
Output
Nom de la touche
programmable
Ampl
Offset
On/Off
Réglage
Oui
Réglage
20 ns
Réglage
5,0 V
0,0 V
Activé
33
