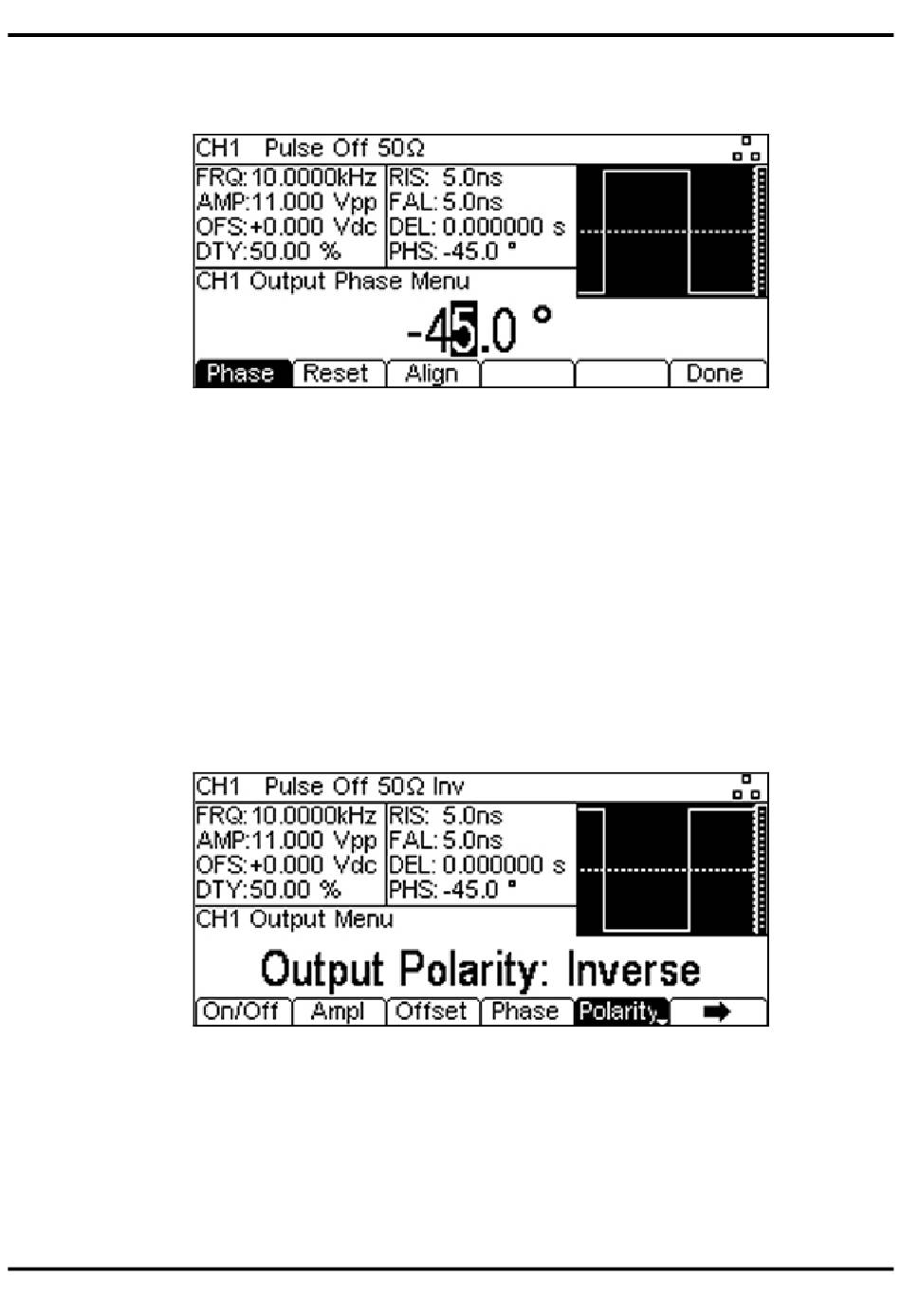

Modifier la phase de sortie
•
Appuyer sur la touche programmable étiquetée Phase pour ouvrir le sous-menu de phase
de sortie
•
Saisir une phase de -45 degrés.
•
Appuyer sur la touche programmable étiquetée Done pour revenir au menu principal de
sortie.
L'angle de phase réglé est le point de la période de la forme d'onde qui coïncide avec le front de
synchronisation ou de déclenchement. Autrement dit, il s'agit du point de la période auquel
commence la forme d'onde. C'est pourquoi un réglage de phase négatif avance, et un réglage de
phase positif retarde la forme d'onde par rapport à la synchronisation ou au déclenchement ; la
forme d'onde présentée dans la fenêtre graphique change pour illustrer cet état de fait.
Veuillez noter que phase et retard ne sont pas des synonymes. La phase est une proportion définie
de la période, alors que le retard d'impulsion est une durée définie.
Il est possible de ramener la phase à zéro en appuyant sur la touche programmable Reset. La
touche programmable Align apparaît uniquement sur les générateurs à deux voies et est utilisée
pour réaligner la phase lorsque des modifications sont apportées à la fréquence.
Modifier la polarité de sortie
•
Appuyer sur la touche programmable étiquetée Polarity pour inverser la polarité de sortie.
Veuillez noter que des pressions successives de la touche Polarity permettent d'alterner entre une
polarité normale et inversée.
19
