4 Conexión

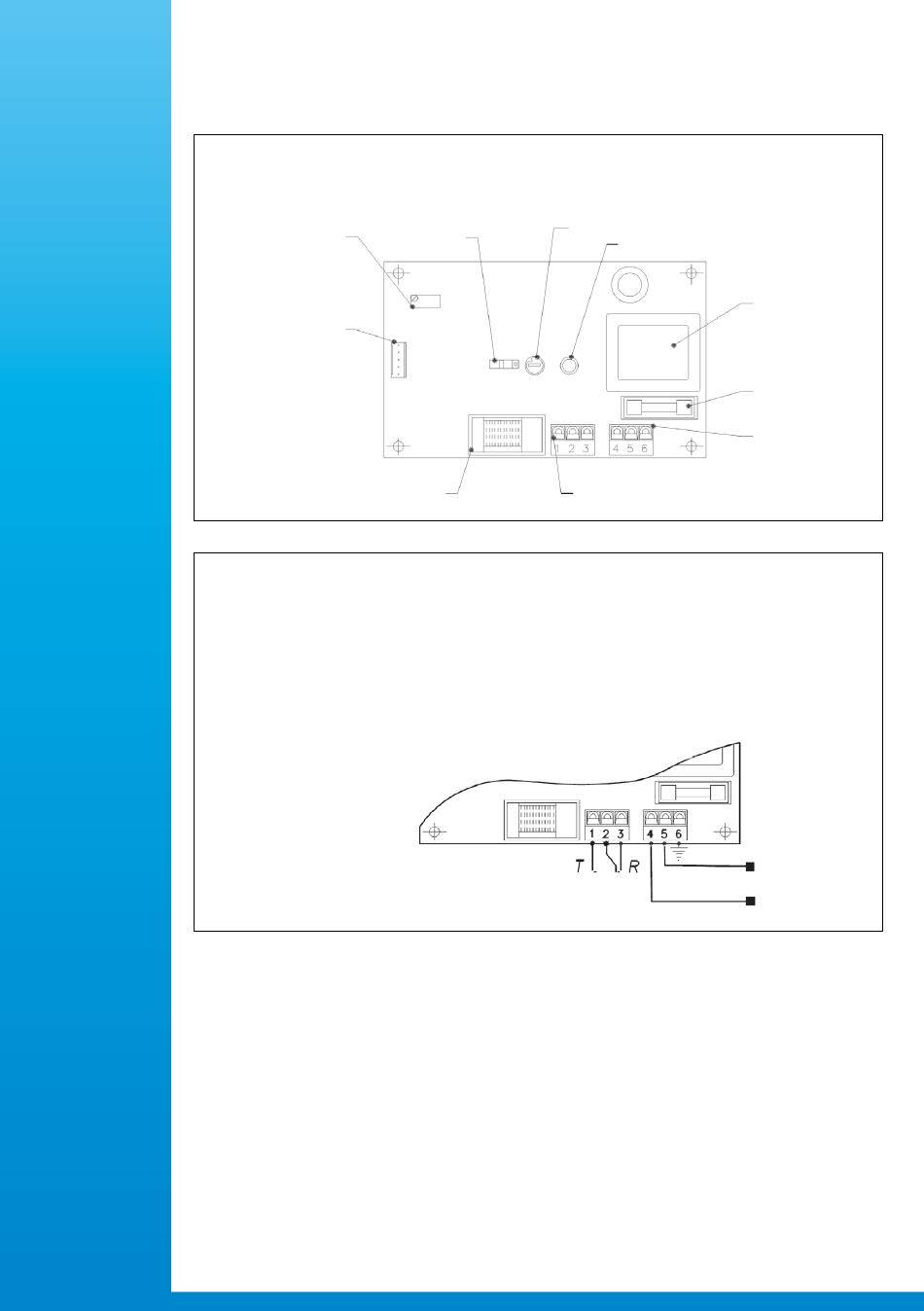

Fig. 1
Potenciómetro
(25 tr) ajuste
sensibilidad
Conexión macho
con desengañado
para cursor
Potenciómetro
(25 tr) ajuste
sensibilidad
Conexión macho
con desengañado
para cursor
Fig. 2
En 24 Vcc
4: +
5: -
6: NC
1- Salida relé trabajo
2- Alimentacion relé:
220 V/3 A
3- Salida relé descanso
4- Alimentación tarjeta
5- Alimentación tarjeta
6- Tierra
5 Ajuste de la sensibilidad de detección
La sensibilidad de detección del cursor fotoeléctrico viene ajustada de fábrica. Después de
llenar el manómetro, con el xlíquido manométrico de densidad correcta, se recomienda
comprobar este ajuste antes de poner la unidad en servicio.
PROCEDIMIENTO:
Aplique la tensión a la tarjeta electrónica, pero no conecte el relé. Gire el potenciómetro
de temporización a cero (totalmente en sentido contrario a las agujas del reloj) y ponga
el interruptor de inversión de funciones en la posición "normal" (la figura 1 muestra
el interruptor en la posición "invertida"). A continuación, se puede accionar la unidad
Switch inversor
de función
Switch inversor
de función
Relé
En 24 Vac
Relé
4: conexión
5: conexión
6: NC
LA TENSION
DE LA CARTE
Ajuste contemporización
LED rojo
Ajuste contemporización
LED rojo
Bornes relé
En 230 Vac / 115 Vac
Bornes relé
4: fase
5: neutro
6: tierra
CONTROLAR
TENSION DE LA
TARJETA
ATTENTION A
LA TENSION
DE LA CARTE
Transfo
Fusible de
protección
Bornes
Transfo
alimentación
Fusible de
protección
Bornes
alimentación
CONTROLAR
TENSION DE LA
TARJETA
