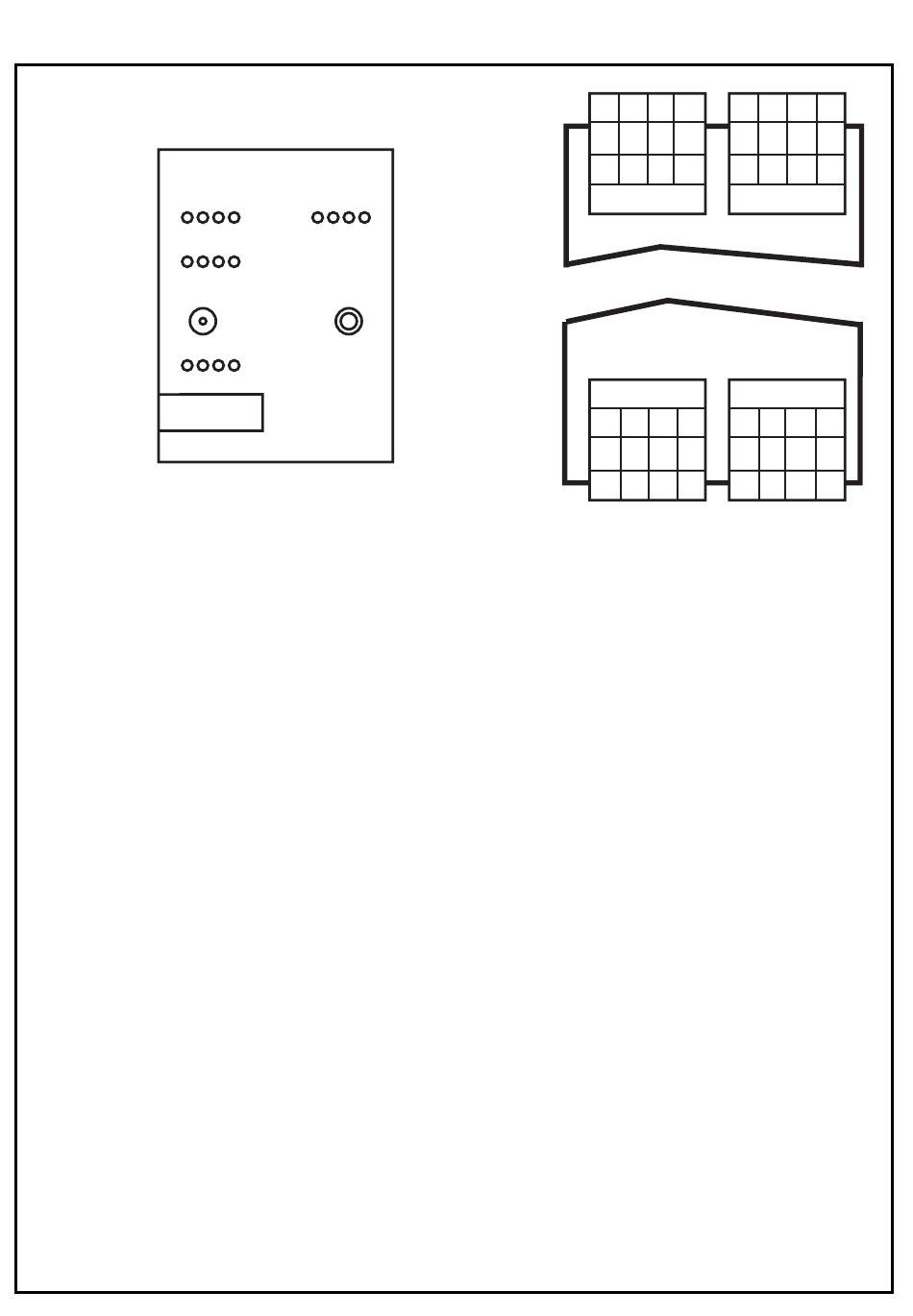

Anschlußbelegung
LEDs 1
LEDs 2
ADR
LEDs 3
Anschlußbelegung
A+:
AS-i +
A-:
AS-i -
I+:
Sensorversorgung +24V
I-:
Sensorversorgung: 0V
I1...I4:
Schalteingang Sensor 1 ... 4
A,B,X,IR: Schnelle Eingänge, z.B. für Drehgeber
E+:
Betriebsspannung +24V
E-:
Betriebsspannung 0V
S:
Shield
O1...O4: Schaltausgang Aktuator 1...4
O-:
Aktuatorversorgung 0V
LEDs 1:
Schaltzustandsanzeige
Sensoreingänge
LEDs 2:
AS-i, FAULT, AUX,RUN
LEDs 3:
Schaltzustandsanzeige
Aktuatorausgänge
LEDs 4:
Schnelle Eingänge
ADR:
Adressierschnittstelle
RUN/STOP: Taste SmartLogic-Programm Start/Stop (zeitverzögert)
RX,TX,GND: Serielle Schnittstelle RS232C
GND+PS: Programmierbrücke
V+:
Analogausgang 0...10V
com:
Masse für Analogausgang
4
SEITE
LEDs 4
RUN/STOP
I- I- I- I-
S I- I- I-
I1 I2 I3 I4
A B IX R
I+ I+ I+ I+
I+ I+ I+ I+
O- O- O- O-
RX TX
O1 O2 O3 O4
A+ A- E+ E-
GND
PS
V+
COM
