Installation des transmetteurs

Note: Avant d'installer et de configurer les transmetteurs, installer au préalable les capteurs de

pression. Se reporter pour cela aux instructions du paragraphe précédent ou visiter le site

support.samjackson.com afin de prendre connaissance des vidéos disponibles sur le sujet.

Votre système "Choke Finder" nécessite l'utilisation de transmetteurs pour convertir la pression

lue dans le tuyau en un signal analogique en courant que l'automate puisse lire et afficher sur

l'écran tactile. Ces transmetteurs doivent être montés en un endroit stable près du capteur auquel

ils sont reliés. Les vibrations réduisent fortement la durée de vie des transmetteurs, il faut donc

éviter de les monter sur des ventilateurs ou des tuyaux.

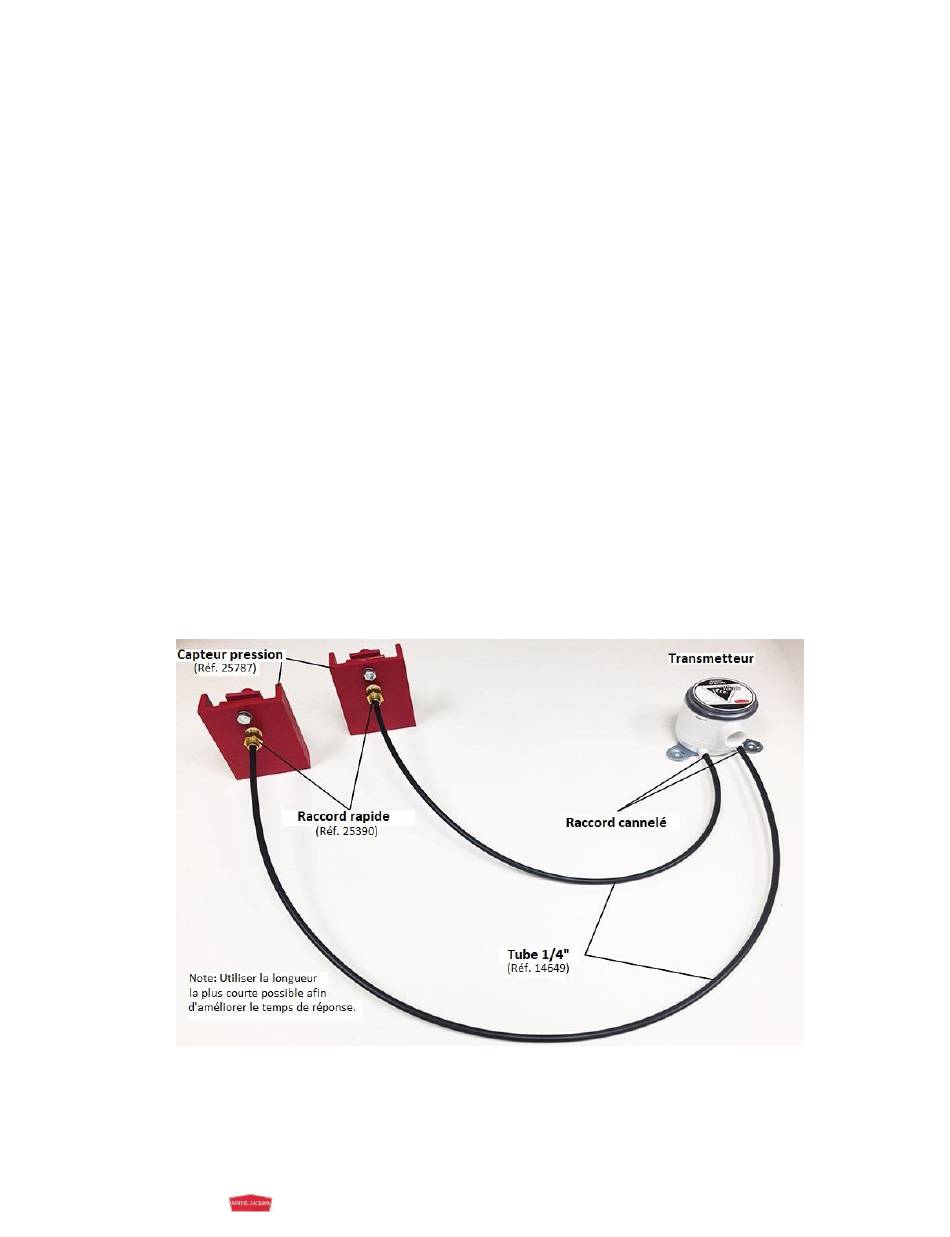

Chaque capteur est livré avec un sachet contenant différents raccords et tubes plastique. Insérer

le tube noir de section plus élevée (3/8") dans le raccord rapide du capteur et insérer le tube de

section plus faible (1/4") dans le raccord cannelé du transmetteur. Il y a deux raccords cannelés,

un pour la pression positive, l'autre pour la pression négative. En transport pneumatique, l'aval ou

l'endroit vers lequel l'air se dirige est la pression négative tandis que l'amont ou l'endroit d'où l'air

vient est la pression positive. Contacter l'usine pour toute information complémentaire.

Le transmetteur requiert deux fils pour le raccordement au concentrateur "Choke Finder". Il est

recommandé d'utiliser un câble blindé deux fils de section 0.8 mm2 pour cette liaison.

Note importante: Pour réduire le risque d'interférences et de mesures incorrectes, le

blindage du câble doit être mis à la terre dans le coffret et le coffret doit être raccordé à

une terre de qualité. Une cosse de terre est disponible à cet effet sur le panneau électrique.

*Il y a deux raccords cannelés, repérés (+) et (–) sur le transmetteur. Utiliser (+) pour le

port amont et (-) pour le port aval.
