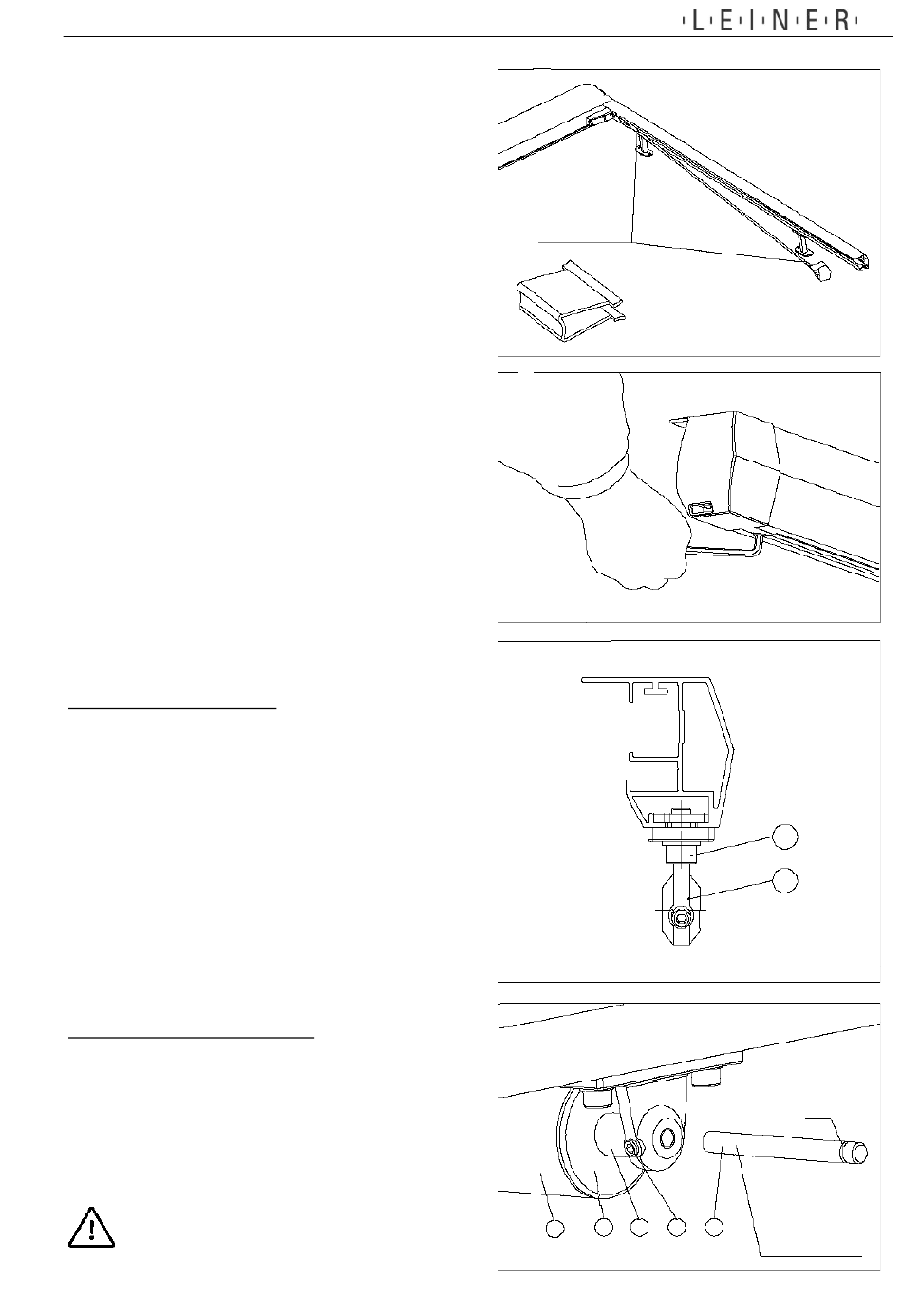

Instructions de montage
Dérouler le tirant depuis l'embout du rail de guidage
et l'installer de sorte à ce qu'il ne soit pas torsadé.
Retirer les quatre clips de fixation (deux pour
chaque tirant).
Insérer les embouts dans les rails de guidage (en
vérifiant que le tirant ne soit pas torsadé) et serrer
légèrement les goupilles filetées à l'aide d'une clé
Allen de 4 mm.
Tirer le profilé de charge en tirant légèrement sur les
cordons de tirage et le laisser revenir à sa position
initiale après avoir retiré le tournevis.
Vérifier de nouveau que les tirants ne sont pas
torsadés ou coincés.
Retirer les cordons de tirage pour le profilé de charge.
2.8. Montage du tube support de la toile :
Poser les coussinets d'axe :
Accrocher les deux coussinets d'axe (1) près du
centre des rails dans la fente inférieure des rails de
guidage et serrer les vis à tête cylindrique (2) au
moyen d'un clé Allen de 6 mm.
Poser le tube support de la toile :
Soulever le tube support de la toile des deux côtés et
le maintenir entre les deux coussinets d'axe. Pousser
l'axe (7) dans le coussinet sur les deux côtés tel que
ceci est indiqué dans le schéma puis l'entretoise
tubulaire (5) dans l'embout du tube support de la toile
(4) jusqu'à ce que l'axe soit à ras du coussinet d'axe
sur le côté extérieur.
L'axe et le tube support de la toile ne sont
fixés qu'une fois que les goupilles filetées
(6) ont été serrées.
Fixations du tirant
3
4
5
6
2
1
R a i n
u r e
Axe du tube support de
la toile avant
le montage (rainure
6
7
toujours
sur le côté extérieur de
l'installation)
