Instructions de montage

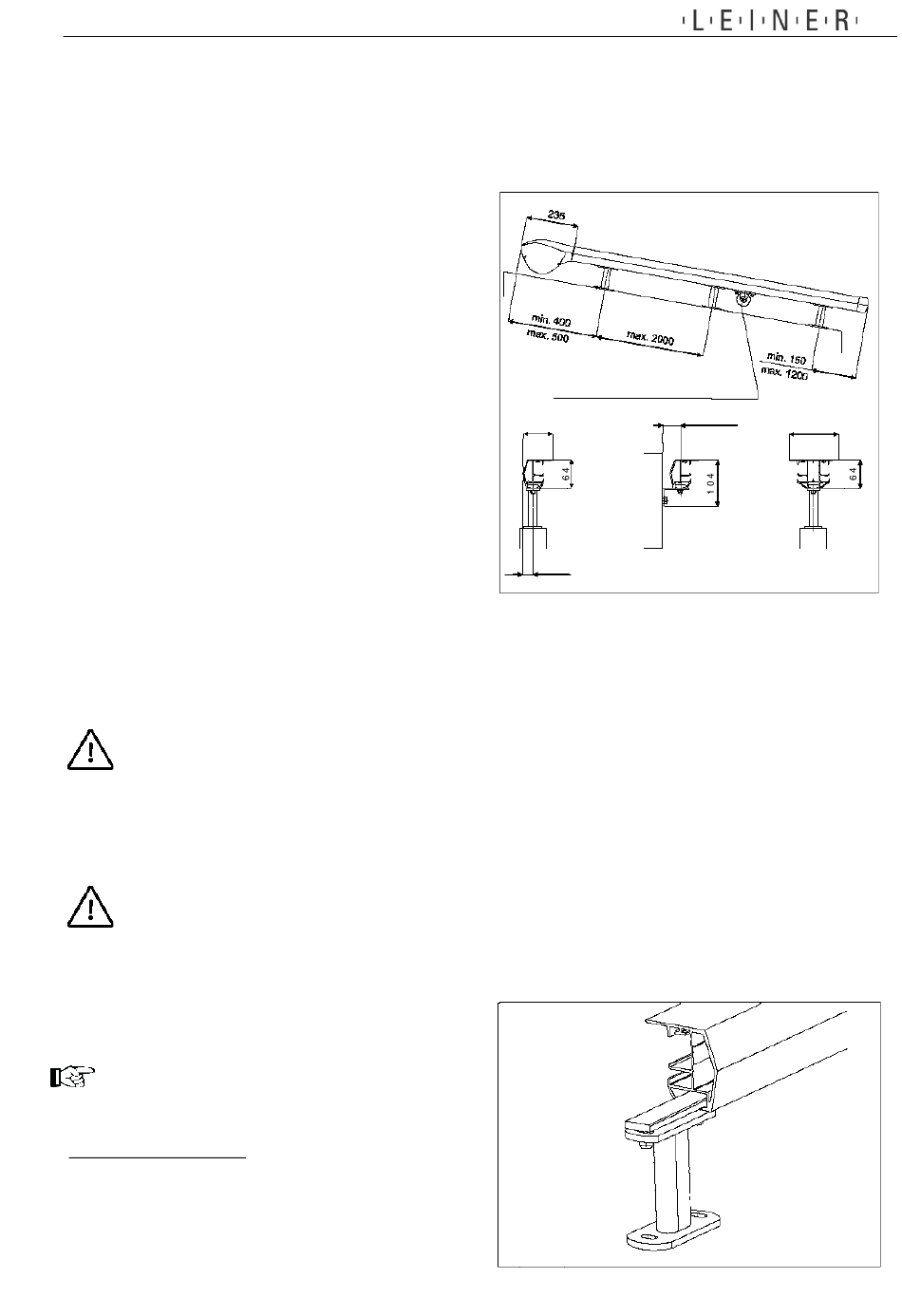

2.4. Montage des entretoises ou des équerres d'embrasure :
Se référer au schéma pour déterminer les positions des entretoises sur les parcloses ou des équerres
d'embrasure dans la maçonnerie.
Reporter les distances entre les trous des entretoises
ou des équerres d'embrasure sur les points de
fixation calculés. Choisir le foret approprié en fonction
du support.
Au moyen d'une visseuse sans fil, fixer les
entretoises et les plaques d'étanchéité sur le
support.
Visser les plaques d'assise supérieures sur les
entretoises. Poser les éléments de fixation sur les
plaques d'assise supérieures et insérer les écrous de
blocage et les rondelles.
Attention : les habillages pour vitrages ne supportent
pas le poids du produit. Les vis de fixation doivent
s'engager dans les profilés d'appui inférieurs. Les
entretoises du store ne doivent exercer aucune
pression sur la vitre.
2.5. Hauteur de fixation et position de montage :
Hauteur de montage : certaines zones présentent un risque d
de charge et le tube support de la toile ou le boîtier, entre le profilé de charge et le tube de stabilisation ainsi que
les galets de roulement du profilé de charge mobile. Pour ne blesser personne, la hauteur de montage doit être
au moins de 2,5 m. Si l'espace disponible est inférieur à 2,5 m, le store ne doit être actionné qu'au moyen d'un
bouton poussoir à portée de vue des éléments mobiles.
Position de montage : le store de véranda doit être monté uniquement dans la position indiquée dans le
schéma. Une position de montage à l'envers, par ex. pour l'intérieur (profilé de toit vers le bas, fixation des
rails vers le haut) n'est pas permise car ni le dispositif de fixation au toit ni le dispositif de fixation aux tubes
d'enroulement ne sont conçus pour être montés ainsi.
2.6. Fixation du store :
Suffisamment de personnes doivent être
présentes pour soulever le store.
Le store peut peser jusqu'à 80 kg.
Fixer les rails de guidage :
Insérer les rails de guidage avec la rainure inférieure dans
les éléments de fixation des consoles (équerres) et les
serrer sur les consoles inférieures. Laisser un écart d'au
moins 400 mm entre le bord supérieur du rail de guidage et
tout élément de construction saillant éventuel afin de
pouvoir insérer le boîtier.
Tube support de la toile Ø60 (pour une sortie > 4 000 mm)
6 5
2 2 , 5
'
écrasement et de coupure, par ex. entre le profilé
4
min. 35
1 1 0
ma x. 50
