Seal Strips Installation; Installation Des Bandes D'étanchéité; Instalación De Las Bandas Para Sellado - Allen + Roth Ellum-SC-TD-CH Manuel D'installation

12

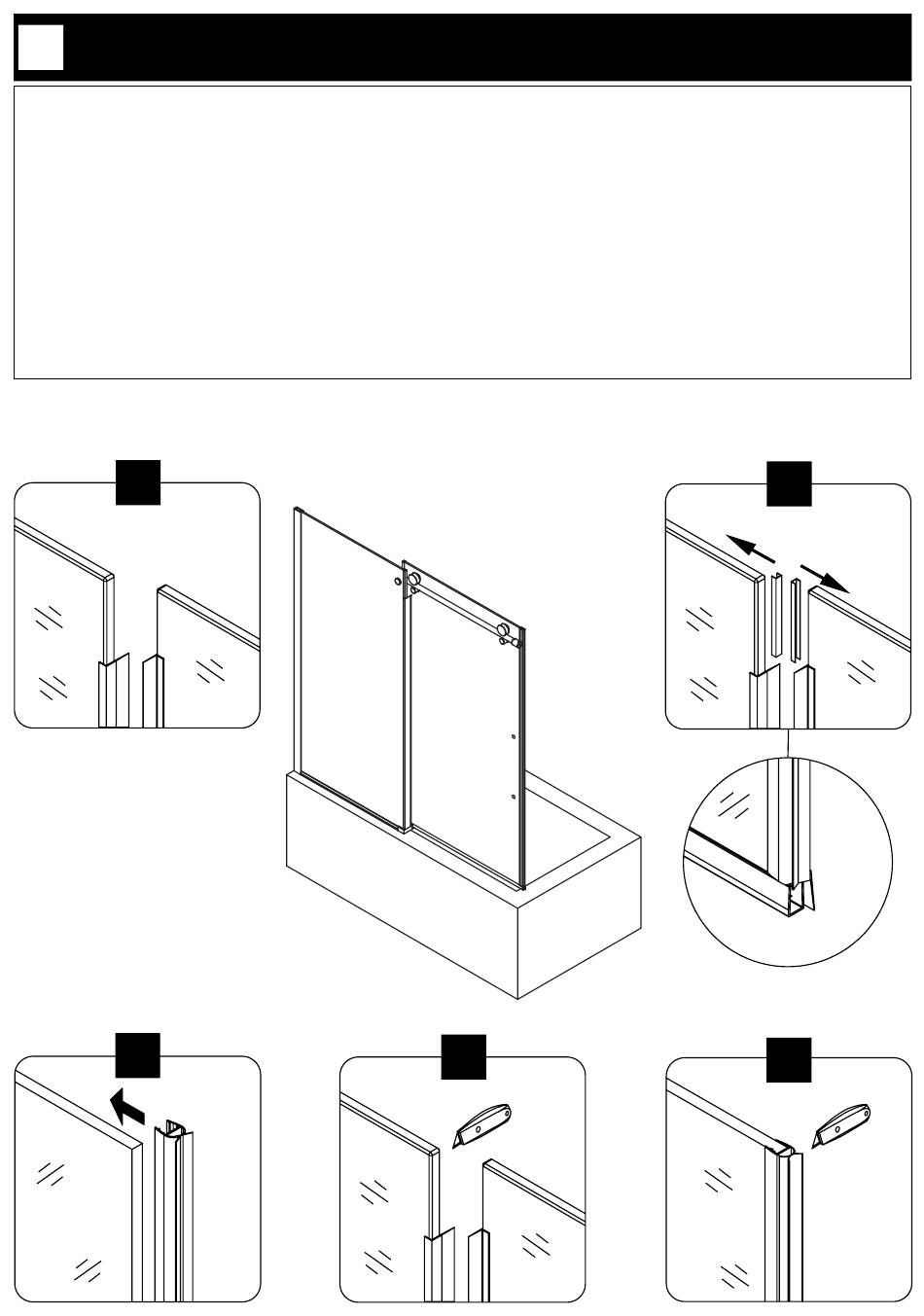

12.1-12.3. Install the 2 glass panel vertical seal strips (G). Install the 2 short seal strips (E) onto the glass panels. Install the door vertical seal strip (I) on the
closing end. For the door vertical seal strips, they should start right above the door bottom seal strip (O). For the fixed panel, the vertical seal strip should start
right above the door guide (A).
12.4-12.5. Cut the surplus at the top of the vertical seal strips (G & I). For the 2 vertical seal strips (G), they should end at a height right below the support bar.
For the vertical seal strip (I) at the closing end of the door, it should end right at the top edge of the door panel.
12.1-12.3. Installer les 2 joint d'étanchéité verticaux (G). Installez les 2 bandes d'étanchéité courtes (E) sur les panneaux. Installer joint d'étanchéité vertical de
la porte (I). Pour les joints verticaux de porte, ils doivent commencer juste au-dessus du joint inférieur (O). Pour le panneau fixe, le joint d'étanchéité vertical doit
commencer juste au-dessus du guide de porte (A).
12.4-12.5. Couper le surplus en haut des bandes de joint vertical (G et I). Pour les 2 bandes de scellage verticales (G), elles doivent se terminer à une hauteur
juste en dessous de la barre de support. Pour le joint vertical (I) à l'extrémité de fermeture de la porte, il doit se terminer juste au bord supérieur du panneau
de la porte.
12.1-12.3. Instale las 2 bandas verticales para sellado del panel de vidrio (G). Instale las 2 bandas cortas para sellado (E) en los paneles de vidrio. Instale la
banda vertical para sellado de la puerta (I) en el extremo de cierre. Las bandas verticales para sellado de la puerta deben comenzar directamente encima de
la banda para sellado inferior de la puerta (O). Para el panel fijo, la banda vertical para sellado debe comenzar directamente sobre la guía de la puerta (A).
12.4-12.5. Corte el excedente en la parte superior de las bandas verticales para sellado (G e I). Las 2 bandas verticales para sellado (G) deben terminar a una
altura que esté directamente debajo de la barra de soporte. La banda vertical para sellado (I) en el extremo de cierre de la puerta debe terminar justo en el
borde superior del panel de la puerta.
12.1
G
C
12.3
J

SEAL STRIPS INSTALLATION

INSTALLATION DES BANDES D'ÉTANCHÉITÉ
INSTALACIÓN DE LAS BANDAS PARA SELLADO
J
C
I
12.4
G
J
12.2
E
C
I
O
12.5
I
J
J
PAGE 23
