DE Betriebsanleitung

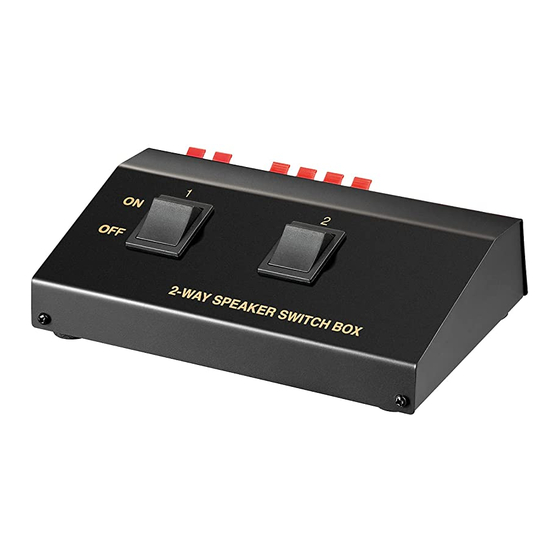

Lautsprecher-Umschaltbox
1 Sicherheitshinweise
1.1 Allgemein
• Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen.
Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige
Hinweise zum korrekten Gebrauch.
• Betriebsanleitung aufbewahren.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des
Produktes verfügbar sein.
Stromschlaggefahr
• Öffnen Sie niemals das Gehäuse.
• Modifizieren Sie Produkt und Zubehör nicht.
• Schließen Sie Anschlüsse und Schaltkreise nicht kurz.
• Benutzen Sie Produkt, Produktteile und Zubehör nur in ein-
wandfreiem Zustand.
Ein defektes Gerät darf nicht in Betrieb genommen werden, sondern
muss sofort vom Netz getrennt und gegen unbeabsichtigte Weiterbe-
nutzung gesichert werden.
• Wenden Sie sich bei Fragen, Defekten, mechanischen Beschädi-
gungen, Störungen und anderen nicht durch die Begleitdokumen-
tation behebbaren Problemen, an den Händler oder Hersteller.
Zielgruppeninformationen
Nicht für Kinder geeignet. Das Produkt ist kein Spielzeug!
• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen
unbeabsichtigte Benutzung.
• Vermeiden Sie extreme Belastungen wie Hitze und Kälte,
Nässe und direkte Sonneneinstrahlung, Mikrowellen, sowie
Vibrationen und mechanischen Druck.
1.3 Warnstufen
Warnung vor Gefahren, die bei Missachtung der Sicherheits-
hinweise zu Verletzungen führen können.
Warnung vor Gefahren, die bei Missachtung der Hinweise zu
Sachschäden führen können.
2 Beschreibung und Funktion
2.1 Produkt
• Zum Anschluss von bis zu 2 (Modell 60928) bzw. 4 (Modell 11934) Lautsprech-
erpaaren
• Lautsprecherpaare können einzeln oder gemeinsam betrieben werden
• farbig gekennzeichnete Federklemmanschlüsse
2.2 Lieferumfang
Lautsprecher-Umschaltbox, Betriebsanleitung
2.3 Bedienelemente und Teile

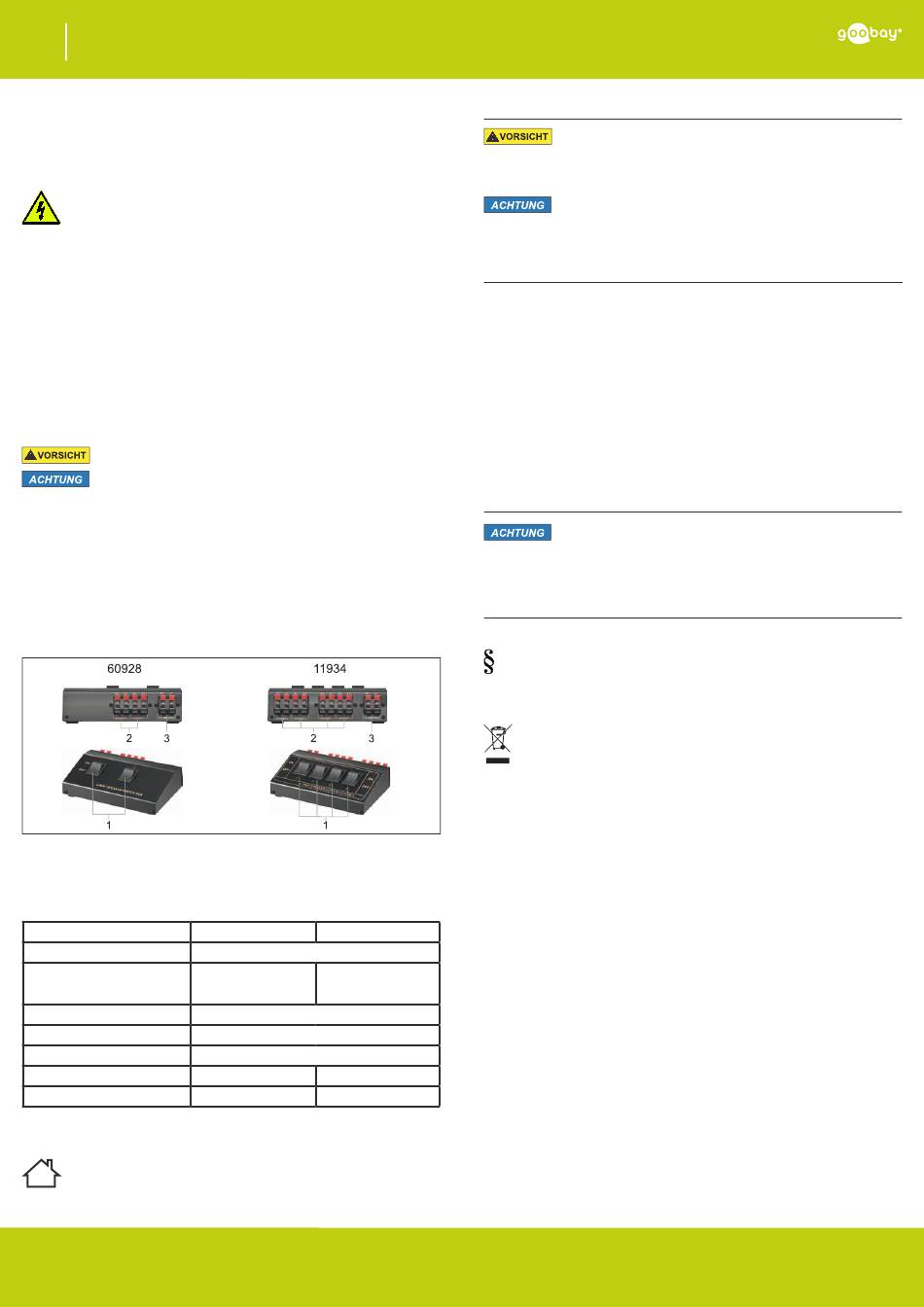

Fig. 1: Bedienelemente
1 EIN-/AUS-Schalter
3 Verstärkeranschlüsse
2.4 Technische Daten
Artikelnummer
Eingänge (Verstärker)
Ausgänge (Lautsprecher)
Eingangsleistung (W)
Impedanz (Ω)
Betriebstemperatur (°C)
Maße (mm)
Netto-Gewicht (g)
Tab. 1: Technische Daten
3 Bestimmungsgemäßer Gebrauch
Eine andere Verwendung als in Kapitel Beschreibung und Funktion
beschrieben, ist nicht zugelassen. Dieses Produkt darf nur in trock-
enen Innenräumen benutzt werden. Das Nichtbeachten und Nichtein-
halten dieser Bestimmungen und der Sicherheitshinweise kann zu
schweren Unfällen und Schäden an Personen und Sachen führen.
REV2018-06-08
V2.0
2 Stereo-Lautsprecheranschlüsse
60928 11934
2x 2 Federklemmanschlüsse (R/L)
2x 4 Federklemman- 4x 4 Federklemman-
schlüsse (R/L), schlüsse (R/L),
Ø 4,0 mm ² Ø 2,5 mm ²
20x2
4-8
0 ~ +45
175 x 114 x 49 175 x 114 x 49
335 362
4 Anschluss
Verletzungsgefahr durch Stolpern und Sturz
• Kabel sicher verlegen.
• Installieren Sie das Produkt so, dass keine Personen oder Sachen
z.B. durch Herabstürzen, Stolpern o. ä. verletzt oder beschädigt
werden können.
Sachschaden
• Nur auf ebene und rutschfeste Unterlage platzieren.
• Beachten Sie die Polarität ihres Verstärkers.
Der Minus-Ausgang des Verstärkers muss an den schwarzen Minus-
Pol des Verstärkereingangs (3) der Umschaltbox angeschlossen wer-
den. Eine falsche Polung zwischen Verstärker und Lautsprecher-Um-
schaltbox kann zu einem Kurzschluss am Verstärkerausgang führen!
1. Vergleichen Sie die technischen Daten aller zu verwenden-
den Geräte und stellen Sie die Kompatibilität sicher.
2. Kontrollieren Sie den Lieferumfang auf Vollständigkeit und
Unversehrtheit.
3. Schließen Sie die Lautsprecher an die Lautsprecherausgänge (2)
der Umschaltbox, unter Beachtung der richtigen Polarität, an.
Die Anschlüsse sind getrennt beschriftet und farbig markiert.
4. Schließen Sie ihren Verstärker unter Beachtung der richtigen
Polarität am Verstärkereingang (3) der Umschaltbox an.
Der linke und rechte Kanal sind getrennt beschriftet und farbig mar-
kiert.
5 Bedienung
Mit den EIN-/AUS-Schaltern (1) können je nach Modell 2 bzw. 4 Laut-
sprecherpaare einzeln oder gemeinsam zu- und abgeschaltet werden.
6 Wartung, Pflege, Lagerung und Transport
Die Produkte sind wartungsfrei.
Sachschäden
• Nur ein trockenes und weiches Tuch zum Reinigen verwenden.
• Keine Reinigungsmittel und Chemikalien verwenden.
• Kühl und trocken lagern.
• Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und
in trockener und staubgeschützter Umgebung lagern.
• Originalverpackung für den Transport aufheben und verwenden.
7 Haftungshinweis
Druckfehler und Änderungen an Produkt, Verpackung oder Produkt-
dokumentation behalten wir uns vor.
• Beachten Sie unsere Garantiebedingungen. Diese können Sie in
aktueller Form unter den genannten Kontaktdaten anfragen.
8 Entsorgungshinweise
Elektrische und elektronische Geräte dürfen nach der europäischen
WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren
Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung
zugeführt werden, weil giftige und gefährliche Bestandteile bei unsach-
gemäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen
können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflich-
tet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer
an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete,
öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu
regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der
Betriebsanleitung und/oder der Verpackung weist auf diese Bestim-
mungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsor-
gung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz
unserer Umwelt.
WEEE Nr.: 82898622
