Resol HE-Check Manuel

Resol HE-Check Manuel

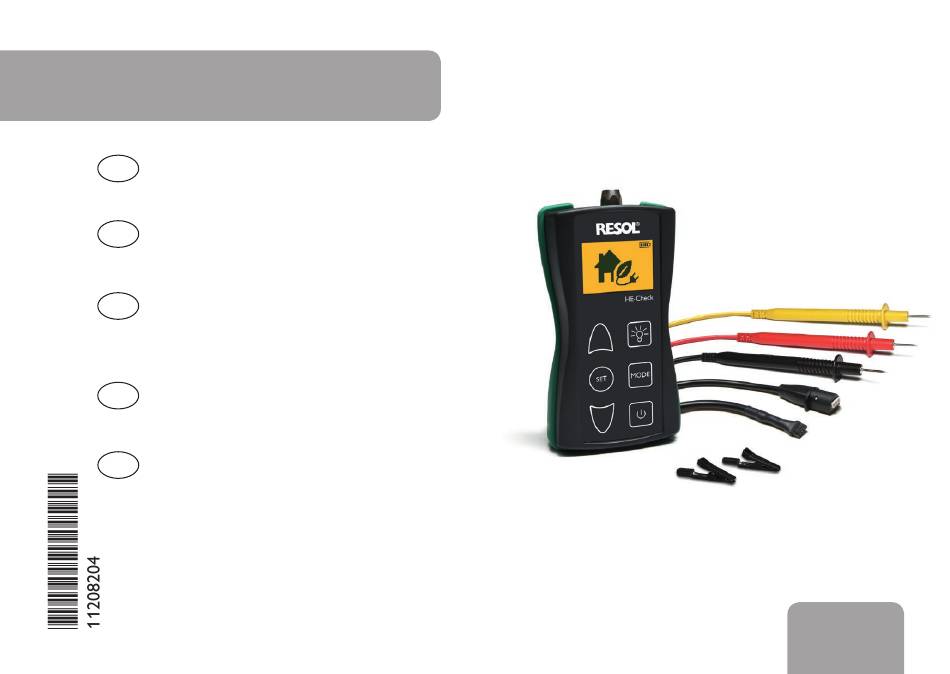

Appareil de contrôle pour les signaux pwm et 0-10 v
Masquer les pouces Voir aussi pour HE-Check:
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

Liens rapides

Télécharger ce manuel
HE-Check
Handbuch
de
Testgerät für PWM- und 0-10-V-Signale
Manual
en
Testing device for PWM and 0-10 V signals
Manuel
fr
Appareil de contrôle pour les signaux
PWM et 0-10 V
(page 17)
Manual
es
Comprobador para señales PWM y 0-10V
Manuale
it
Dispositivo di prova per segnali PWM e 0-10 V
(Seite 2)
(page 9)
(pagina 25)
(página 33)
www.resol.com

Publicité

Table des Matières
loading

Manuels Connexes pour Resol HE-Check

Sommaire des Matières pour Resol HE-Check

  • Page 1 HE-Check Handbuch Testgerät für PWM- und 0-10-V-Signale (Seite 2) Manual Testing device for PWM and 0-10 V signals (page 9) Manuel Appareil de contrôle pour les signaux PWM et 0-10 V (page 17) Manual Comprobador para señales PWM y 0-10V...

  • Page 2: Table Des Matières

    Inhalt Sicherheitshinweise Sicherheitshinweise ........4 Bitte beachten Sie diese Sicherheitshinweise genau, um Technische Daten ...........4 Gefahren und Schäden für Menschen und Sachwerte aus- zuschließen. Anschluss der Messleitungen ......5 Bedienung und Funktion ........6 Symbolerklärung Batterie ............8 Warnhinweise sind mit einem Warndrei- ACHTUNG! eck gekennzeichnet! Î...

  • Page 3: Ce-Konformitätserklärung

    Angaben zum Gerät gekauften Altgeräte zurück und garantieren für eine um- weltgerechte Entsorgung. Bestimmungsgemäße Verwendung Das Testgerät HE-Check dient der Messung und Erzeugung Übersicht eines PWM- und 0-10-V-Signals unter Berücksichtigung der Das Testgerät HE-Check dient der Messung und Erzeugung in dieser Anleitung angegebenen technischen Daten.

  • Page 4: Sicherheitshinweise

    Schutzart: IP 54 / DIN EN 60529 Adapter usw.) verwenden. Sicherheit: 18 V class I / EN 61010 Umgebungstemperatur: 0 … 40 °C Verschmutzungsgrad: 2 Maße: 120 x 65 x 27 mm HE-Check Made in Germany 18 V CAT I 3 AAA IEC LR03...

  • Page 5: Anschluss Der Messleitungen

    Anschluss der Messleitungen ⚠ max. 18V Messung von Signalen über den JST-Ausgang des ⚠ POLARITY Reglers. Wenn die Messleitung mit falscher Polarität PWM / 0-10V angelegt wird, erscheint eine Fehlermeldung. Die Krokodilklemmen können auf die Spitzen aufgesteckt werden und dienen dem Anschluss an Leitungen ohne Stecker.

  • Page 6: Bedienung Und Funktion

    Bedienung und Funktion 1/6 Messung des PWM-Eingangssignals Das Gerät wird über die 6 Tasten unter dem Display be- dient. gemessenes PWM-Signal in % 1000 Hz gemessene PWM-Frequenz in Hz* Taste Funktion Gerät ein-/ausschalten * Wenn das gemessene PWM-Signal genau 0 % oder 100 % beträgt, kann keine PWM-Frequenz gemessen werden.
  • Page 7 4/6 Erzeugung des 0-10-V-Ausgangssignals 6/6 Einstellungen Tastentöne ein-/ausschalten SETUP erzeugtes 0-10-V-Signal in % 0-10V Displayhelligkeit einstellen Beep 0,0V erzeugte Spannung in V 1000 Hz PWM-Frequenz einstellen Signal Feedback none Signal ein/aus Pumpentyp einstellen Î Um durch das Menü zu scrollen, Taste ♟ drücken. Die Î...

  • Page 8: Batterie

    Diese Montage- und Bedienungsanleitung einschließlich al- ler seiner Teile ist urheberrechtlich geschützt. Eine Verwen- dung außerhalb des Urheberrechts bedarf der Zustimmung der Firma RESOL – Elektronische Regelungen GmbH. Dies gilt insbesondere für Vervielfältigungen / Kopien, Überset- zungen, Mikroverfilmungen und die Einspeicherung in elek- tronischen Systemen.
  • Page 9 HE-Check Manual Testing device for PWM and 0-10 V signals www.resol.com...
  • Page 10 Contents Safety advice Safety advice ..........12 Please pay attention to the following safety advice in order Technical data ..........12 to avoid danger and damage to people and property. Connecting the measuring cables ....13 Description of symbols Operation and function ........14 Battery ............16 ATTENTION! Warnings are indicated with a warning...
  • Page 11 Proper usage mentally sound disposal of the devices. With the HE-Check, the function of the pump and the sig- nals of the controller can be checked quickly and easily in Overview compliance with the technical data specified in this manual.

  • Page 12: Safety Advice

    Safety: 18 V class I / EN 61010 Ambient temperature: 0 … 40 °C Degree of pollution: 2 Dimensions: 120 x 65 x 27 mm HE-Check Made in Germany 18 V CAT I 3 AAA IEC LR03...

  • Page 13: Connecting The Measuring Cables

    Connecting the measuring cables ⚠ max. 18V Measuring signals via the the JST ⚠ POLARITY output of the If the measuring cable is connected to the controller. PWM / 0-10V controller with wrong polarity, an error message will be indicated. The clips can be put on the tips and can be connected to cables without connector.

  • Page 14: Operation And Function

    Operation and function 1/6 Measuring a PWM input signal The device is operated via the 6 push buttons below the display. measured PWM signal in % 1000 Hz measured PWM frequency in Hz* Button Function Switching on / off device * If the PWM signal measured is exactly 0 % or 100 %, no PWM frequency can be measured.
  • Page 15 4/6 Generating the 0-10 V output signal 6/6 Settings touch-tone on / off SETUP 0-10V generated 0-10 V signal in % adjust display brightness Beep 0,0V generated voltage in V adjust PWM frequency 1000 Hz Signal Feedback none signal on / off adjust pump type Î...

  • Page 16: Battery

    This mounting- and operation manual including all parts for a longer period of time. is copyrighted. Another use outside the copyright requires the approval of RESOL – Elektronische Regelungen GmbH. This especially applies for copies, translations, micro films and the storage into electronic systems.
  • Page 17 HE-Check Manuel Appareil de contrôle pour les signaux PWM et 0-10 V www.resol.com...

  • Page 18: Recommandations De Sécurité

    Note Toute information importante communiquée à l‘uti- lisateur est précédée de ce symbole. Merci d'avoir acheté ce produit RESOL. Veuillez lire le présent mode d’emploi attentivement afin de pouvoir utiliser l’appareil de manière optimale. Sous réserve d’erreurs et de modifications techniques.

  • Page 19: Groupe Cible

    Sur demande, nous reprenons les appareils usa- Utilisation conforme gés que vous avez achetés chez nous en garantissant une L'appareil de contrôle HE-Check sert à mesurer et pro- élimination respectueuse de l’environnement. duire des signaux PWM et 0-10 V en tenant compte des données techniques énoncées dans le présent manuel.

  • Page 20: Recommandations De Sécurité

    Sécurité : 18 V classe I / EN 61010 Température ambiante : 0 … 40 °C Degré de pollution : 2 Dimensions : 120 x 65 x 27 mm HE-Check Made in Germany 18 V CAT I 3 AAA IEC LR03...

  • Page 21: Branchement Des Câbles De Mesure

    Branchement des câbles de mesure ⚠ max. 18V Mesure de signaux à travers ⚠ POLARITY la sortie JST du Si vous connectez le câble de mesure au régulateur. régulateur sans tenir compte de la polarité, PWM / 0-10V un message d'erreur s'affichera. Les pinces crocodile peuvent s'enficher sur des câbles dépourvus de fiches afin de per- mettre leur connexion.

  • Page 22: Commande Et Fonctionnement

    Commande et fonctionnement 1/6 Mesurer le signal PWM d'entrée L'appareil se commande avec les 6 touches situées sous signal PWM mesuré (en %) l'écran. 1000 Hz fréquence PWM mesurée (en Hz*) Touche Fonction Activer / désactiver l'appareil Lorsque le signal PWM mesuré est de 0 % ou 100 %, il n'est pas possible de mesurer la fréquence PWM.
  • Page 23 4/6 Produire le signal 0-10 V de sortie 6/6 Réglages activer/désactiver le son des touches signal 0-10 V produit (en %) SETUP 0-10V régler la luminosité de l'écran Beep tension produite (en V) 0,0V régler la fréquence PWM 1000 Hz Signal signal ON / OFF Feedback...

  • Page 24: Pile

    Toute utilisation en dehors de ces mêmes droits d’au- teur requiert l’autorisation de la société RESOL – Elektro- nische Regelungen GmbH. Ceci s’applique en particulier à toute reproduction / copie, traduction, microfilm et à tout enregistrement dans un système électronique.
  • Page 25 HE-Check Manual Comprobador para señales PWM y 0-10V www.resol.com...
  • Page 26 Î Las flechas indican los pasos de las instrucciones que deben llevarse a cabo. Nota: Las notas se indican con un símbolo de información. Gracias por comprar este producto RESOL. Lea detenidamente este manual para obtener las máximas prestaciones de esta unidad. Sujeto a cambios técnicos. Puede contener errores.

  • Page 27: Información Sobre El Producto

    Visión general mente conforme a los datos técnicos especificados en este El dispositivo HE-Check se utiliza para la generación y me- manual. dición de señales PWM o 0-10 V. De esta manera, las fun- Declaración de conformidad CE...

  • Page 28: Consejos De Seguridad

    Seguridad: 18 V clase I / EN 61010 medición, adaptadores, etc.) Temperatura ambiente: 0 … 40 °C Grado de contaminación: 2 Dimensiones: 120 × 65 × 27 mm HE-Check Made in Germany 18 V CAT I 3 AAA IEC LR03...

  • Page 29: Conexión De Los Cables De Medida

    Conexión de los cables de medida ⚠ max. 18V Medida de señales mediante ⚠ POLARITY la salida JST del Si los cables de medida están conectados al regulador regulador con polaridad incorrecta, se indi- PWM / 0-10V cará mediante un mensaje de error. Las pinzas de cocodrilo permiten conectar cables sin clavija, enganchándolas en la punta de dichos cables.

  • Page 30: Manejo Y Funciones

    Manejo y funciones 1/6 Medición de la señal de entrada PWM El manejo del aparato se realiza a través de las 6 teclas Señal PWM medida en % inferiores a la pantalla. 1000 Hz Frecuencia PWM medida en Hz* Tecla Función Encendido y apagado del dispositivo * Si la señal PWM medida es exactamente 0% o 100%, no...
  • Page 31 4/6 Generación de la señal de salida 0-10 V 6/6 Ajustes Marcación por tonos (Beep) Señal 0-10 V generada en % ON / OFF SETUP 0-10V Beep Ajuste del brillo de la pantalla Voltaje generado en V 0,0V 1000 Hz Ajuste de la frecuencia PWM Signal señal de encendido / apagado...

  • Page 32: Pilas

    La utilización fue- ra del derecho de autor necesita el consentimiento de la compañía RESOL – Elektronische Regelungen GmbH. Esto es válido sobre todo para copias, traducciones, micro-fil- maciones y el almacenamiento en sistemas electrónicos.
  • Page 33 HE-Check Manuale Dispositivo di prova per segnali PWM e 0-10 V www.resol.com...
  • Page 34 Nota: Le note sono contrassegnate da un simbolo di in- formazione. Grazie di aver acquistato questo apparecchio RESOL. Leggere attentamente queste istruzioni per poter usufruire in maniera ottima della funzionalità di questo apparecchio. Con riserva di errori e modifiche tecniche.

  • Page 35: Smaltimento

    Uso conforme allo scopo previsto Il dispositivo di prova HE-Check serve a generare e a misu- Panoramica rare segnali PWM e segnali da 0-10 V in considerazione dei Il dispositivo di prova HE-Check serve a generare e a misu- dati tecnici enunciati nel presente manuale.

  • Page 36: Avvertenze Per La Sicurezza

    Sicurezza : 18 V class I / EN 61010 Impiegare esclusivamente accessori originali (cavi di misura, adattatori, ecc.). Temperatura ambiente: 0 … 40 °C Grado d’inquinamento: 2 Dimensioni: 120 x 65 x 27 mm HE-Check Made in Germany 18 V CAT I 3 AAA IEC LR03...

  • Page 37: Collegamento Dei Cavi Di Misura

    Collegamento dei cavi di misura ⚠ max. 18V Misura di segnali mediante l'uscita ⚠ POLARITY JST della cen- Se i cavi di misura vengono allacciati alla tralina PWM / 0-10V centralina con un'errata polarità, compare un messaggio di errore. I morsetti a coccodrillo possono essere in- nestati nelle punte dei cavi privi di spina per permettere il loro collegamento.

  • Page 38: Comando E Funzione

    Comando e funzione 1/6 Misura del segnale di ingresso PWM Il dispositivo viene comandato mediante i 6 pulsanti dispo- Segnale PWM misurato in % sti sotto il display. 1000 Hz Frequenza PWM misurata in Hz* Tasti Funzione Accendere / spegnere il dispositivo Se il segnale PWM misurato è...
  • Page 39 4/6 Generazione del segnale di uscita 0-10 V 6/6 Impostazioni Attivare/disattivare il suono dei tasti Segnale 0-10 V generato in % SETUP 0-10V Regolare la luminosità del display Beep 0,0V Tensione generata in V Impostare la frequenza PWM 1000 Hz Signal Segnale on/off Feedback...

  • Page 40: Pile

    Un qualsiasi uso non coperto dal diritto d'autore richiede il consenso della ditta RESOL – Elektronische Regelungen GmbH. Ciò vale in particolar modo per copie / riproduzioni, traduzioni, ripre- se su microfilm e memorizzazione in sistemi elettronici.
