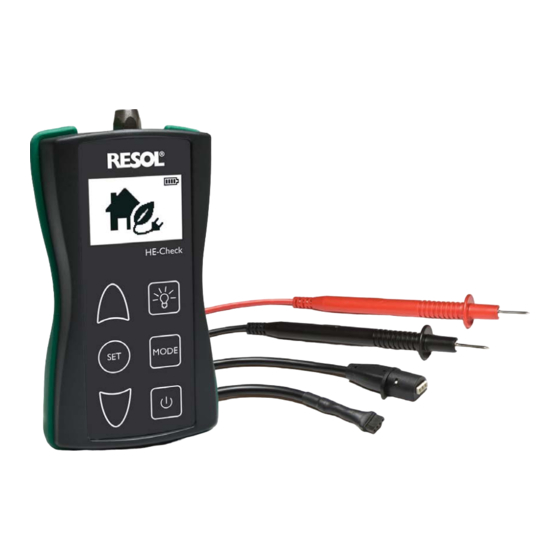

- Page 1 HE-Check Testgerät für PWM- und 0-10-V-Signale Funktion Bedienung Handbuch Manual Manuel www.resol.de...
-
Page 2: Table Des Matières
Inhalt Sicherheitshinweise Sicherheitshinweise ........4 Bitte beachten Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte aus- Technische Daten ...........4 zuschließen. Anschluss der Messleitungen ......5 Bedienung und Funktion ........5 Symbolerklärung Batterie ............8 ACHTUNG! Warnhinweise sind mit einem Warndrei- eck gekennzeichnet! Î... -
Page 3: Ce-Konformitätserklärung
Entsorgung. Angaben zum Gerät Übersicht Bestimmungsgemäße Verwendung Das Testgerät HE-Check dient der Messung und Erzeugung Das Testgerät HE-Check dient der Messung und Erzeugung eines PWM- oder 0-10-V-Signals. Somit können die Funkti- eines PWM- und 0-10-V-Signals unter Berücksichtigung der onen der Hocheffizienzpumpen und die Signale der Regler- in dieser Anleitung angegebenen technischen Daten. -
Page 4: Sicherheitshinweise
Funktionen: Messung und Erzeugung eines PWM- und Das Gerät ausschließlich in trockenen Innenräu- 0-10-V-Signals men verwenden. Gehäuse: Kunststoff, ABS und TPE Ausschließlich RESOL-Zubehör (Messleitungen, Anzeige / Display: Vollgrafikdisplay Adapter usw.) verwenden. Bedienung: 6 Drucktasten in Gehäusefront Schutzart: IP 54 / DIN EN 60529 Sicherheit: 18 V class I / EN 61010 Umgebungstemperatur: 0 …... -
Page 5: Anschluss Der Messleitungen
Anschluss der Messleitungen Bedienung und Funktion Das Gerät wird über die 6 Tasten unter dem Display be- ⚠ max. 18V dient. Taste Funktion Gerät ein-/ausschalten 100 ... 240 V~ 50-60 Hz R1-R3 1 (1) A (100 ... 240) V~ 2 (1) A (100 ... 240) V~ Temp. - Page 6 1/6 Messung des PWM-Eingangssignals 3/6 Messung des 0-10-V-Eingangssignals gemessenes PWM-Signal in % gemessenes 0-10-V-Signal in % 0-10V 1000 Hz 2,6V gemessene PWM-Frequenz in Hz* gemessene Spannung in V Wenn das gemessene PWM-Signal genau 0 % oder 100 % beträgt, kann keine PWM-Frequenz gemessen werden. In diesem Fall wird -- Hz angezeigt.
- Page 7 5/6 Messung und Erzeugung des PWM-Signals Einstellkanal / Werksein- Einstellbereich / Auswahl (bei bidirektionalen Pumpen) Menü stellung erzeugtes PWM-Signal in % 100% Signal ein/aus 0 … 100 % 100 % Signal Signal ON, OFF gemessenes PWM-Signal in % Flow rate: 1000 l/h Pumpenfeedback (falls vorhanden)** 0-10 V 0 …...
-
Page 8: Batterie
Diese Montage- und Bedienungsanleitung einschließlich al- ler seiner Teile ist urheberrechtlich geschützt. Eine Verwen- dung außerhalb des Urheberrechts bedarf der Zustimmung der Firma RESOL – Elektronische Regelungen GmbH. Dies gilt insbesondere für Vervielfältigungen / Kopien, Überset- zungen, Mikroverfilmungen und die Einspeicherung in elek- tronischen Systemen. - Page 9 HE-Check Testing device for PWM and 0-10 V signals Function Operation Manual www.resol.com...
- Page 10 Contents Safety advice Safety advice ..........12 Please pay attention to the following safety advice in order Technical data ..........12 to avoid danger and damage to people and property. Connecting the measuring cables ....13 Description of symbols Operation and function ........13 Battery ............16 ATTENTION! Warnings are indicated with a warning...
-
Page 11: Target Group
Proper usage sound disposal of the devices. With the HE-Check, the function of the pump and the sig- Overview nals of the controller can be checked quickly and easily in compliance with the technical data specified in this manual. -
Page 12: Safety Advice
Functions: measuring and generating a PWM and 0-10 V locations. signal Housing: plastic, ABS and TPE Use RESOL accessories (measurement cables, Indication / Display: full graphic display adapters, etc.) only. Operation: 6 push buttons at the front of the housing... -
Page 13: Connecting The Measuring Cables
Connecting the measuring cables Operation and function The device is operated via the 6 push buttons below the ⚠ max. 18V display. Button Function Switching on / off device 100 ... 240 V~ 50-60 Hz R1-R3 1 (1) A (100 ... 240) V~ 2 (1) A (100 ... - Page 14 1/6 Measuring a PWM input signal 3/6 Measuring a 0-10 V input signal measured PWM signal in % measured 0-10 V signal in % 0-10V 1000 Hz 2,6V measured PWM frequency in Hz* measured voltage in V If the PWM signal measured is exactly 0 % or 100 %, no PWM frequency can be measured.
- Page 15 5/6 Measuring and generating a PWM signal Adjustment Factory Adjustment range / selection (for bidirectional pumps) channel / menu setting generated PWM signal in % 100% 0 … 100 % 100 % signal on / off Signal Signal ON, OFF measured PWM signal in % Flow rate: 1000 l/h pump feedback (if available)**...
-
Page 16: Battery
This mounting- and operation manual including all parts for a longer period of time. is copyrighted. Another use outside the copyright requires the approval of RESOL – Elektronische Regelungen GmbH. This especially applies for copies, translations, micro films and the storage into electronic systems. - Page 17 HE-Check Appareil de contrôle pour les signaux PWM et 0-10 V Fonction Commande Manuel www.resol.fr...
- Page 18 Note Toute information importante communiquée à l‘uti- lisateur est précédée de ce symbole. Merci d'avoir acheté ce produit RESOL. Veuillez lire le présent mode d’emploi attentivement afin de pouvoir utiliser l’appareil de manière optimale. Sous réserve d’erreurs et de modifications techniques.
-
Page 19: Groupe Cible
élimination Utilisation conforme respectueuse de l’environnement. L'appareil de contrôle HE-Check sert à mesurer et pro- Vue d'ensemble duire des signaux PWM et 0-10 V en tenant compte des données techniques énoncées dans le présent manuel. -
Page 20: Recommandations De Sécurité
PWM et 0-10 V Boîtier : en plastique, ABS et TPE Affichage / écran : graphique Utilisez exclusivement les accessoires RESOL (câbles de mesure, adaptateurs, etc.) Commande : à travers les 6 touches sur l'avant du boîtier Type de protection : IP 54 / DIN EN 60529 Sécurité... -
Page 21: Branchement Des Câbles De Mesure
Branchement des câbles de mesure Commande et fonctionnement L'appareil se commande avec les 6 touches situées sous ⚠ max. 18V l'écran. Touche Fonction Activer / désactiver l'appareil 100 ... 240 V~ 50-60 Hz R1-R3 1 (1) A (100 ... 240) V~ 2 (1) A (100 ... -
Page 22: 1/6 Mesurer Le Signal Pwm D'entrée
1/6 Mesurer le signal PWM d'entrée 3/6 Mesurer le signal 0-10 V d'entrée signal PWM mesuré (en %) signal 0-10 V mesuré (en %) 0-10V 1000 Hz 2,6V fréquence PWM mesurée (en Hz*) tension mesurée (en V) Lorsque le signal PWM mesuré est identique à 0 % ou 100 %, il n'est pas possible de mesurer la fréquence PWM. - Page 23 5/6 Mesurer et produire des signaux PWM (en cas de Paramètre / Gamme de réglage / Réglage contrôle de pompes à signaux bidirectionnels) Menu Sélection d’usine signal PWM produit (en %) 100% 0 … 100 % 100 % signal on/off Signal Signal ON, OFF...
-
Page 24: Pile
Toute utilisation en dehors de ces mêmes droits d’au- teur requiert l’autorisation de la société RESOL – Elektro- nische Regelungen GmbH. Ceci s’applique en particulier à toute reproduction / copie, traduction, microfilm et à tout enregistrement dans un système électronique.
