HyCassette-Geko
6.11.2 Raccordement des câbles de commande
6.11.3 Raccordement de la liaison par bus

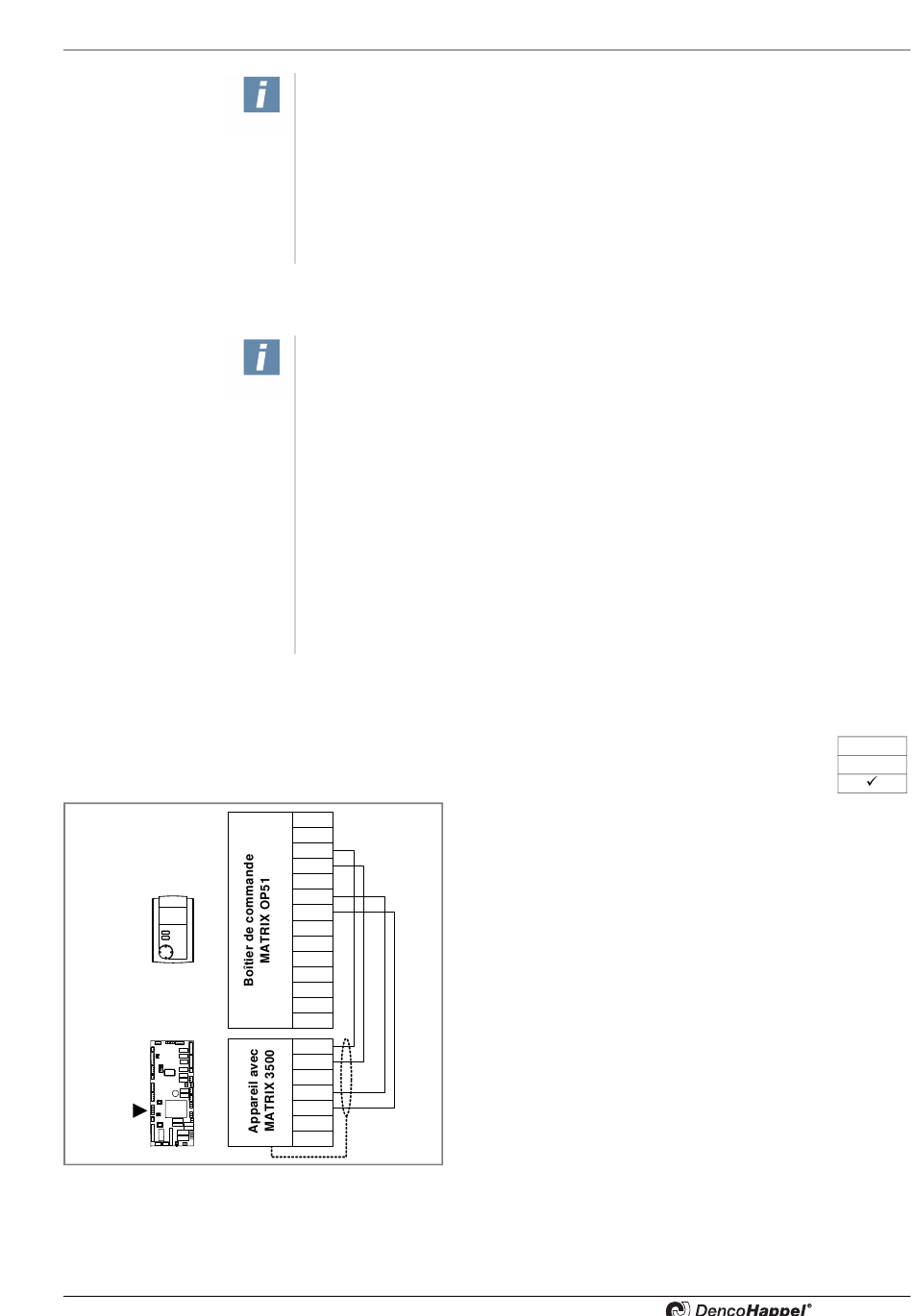

Fig. 6-12:
Raccordement boîtier de commande - appareil de traitement d'air
PR-2015-0159-FR • sous réserve de modifications • R1-11/2015
Remarque!
Conformément aux normes en vigueur, il y a lieu de prévoir un dispositif de coupure
sur site!
En cas d'utilisation d'un disjoncteur différentiel, celui-ci doit être de type B (à pon-
tage direct).
D'autres appareils peuvent être alimentés à partir du premier (voir Fig. 6-11, Pos. 3
et Pos. 4). Les bornes d'alimentation sont prévues pour une double affectation.
Dans ce cas, le courant total absorbé ne peut pas dépasser 10 A. Si nécessaire,
mettre en place une deuxième alimentation.
Remarque!
Utiliser pour le raccordement les câbles suivants:
•
En accord avec les conditions reprises dans la déclaration de conformité: câbles
de commande multiconducteurs de 0.5 mm² avec tresse de blindage en cuivre
•
Fixer le blindage du câble de commande avec des attaches prévues à cet effet
dans les appareils DencoHappel afin de garantir le meilleur contact électrique pos-
sible
•
Relier le blindage à la terre sur une grande surface de contact à l'aide d'une atta-
che prévue à cet effet! Brancher le blindage par une seule extrémité (sinon des
interférences peuvent se produire).
•
La longueur maximale totale du câble ne peut pas dépasser 50 m.
•
En cas d'utilisation d'autres types de câbles, par exemple à blindage par feuille
métallique, DencoHappel ne peut être tenu pour responsable.
Raccordement boîtier de commande - périphériques
12
réseau
13
95
Seuls les appareils équipés d'un régulateur MATRIX 3000 peu-
96
vent fonctionner avec les boîtiers de commande MATRIX
97
98
OP51.
99
•
32
33
34
35
36
37
•
38
95
96
97
98
99
Raccorder le câble bus conformément au schéma de
câblage.
Nous recommandons, pour la liaison du bus, les câbles
indiqués dans le tableau du Chapitre 6.12.6 „Câble de
transmission de données" à la page 81.
Raccordement électrique
MATRIX
3500
72
