MASCHINENBELEUCHTUNG
MACHINE LIGHTING
ÉCLAIRAGE DE MACHINES
ILUMINACIÓN DE MÁQUINAS
ILLUMINAZIONE MACCHINA

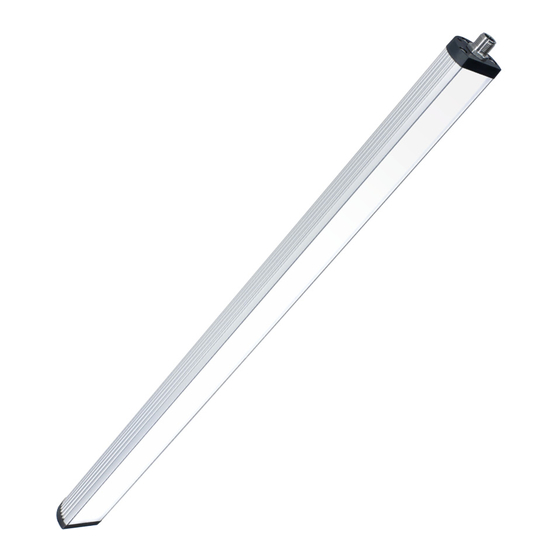

TUBELED_40 Element DC
Betriebsanleitung | LED-Aufbauleuchte
DE
Operating Instructions | LED surface-mounted luminaire
EN
Manuel d'utilisation | Luminaire LED en saillie
FR
Manual de instrucciones | Luminaria LED de superficie
ES
Istruzioni per l'uso | Lampada a LED per montaggio a superficie
IT
/ 2014 / 35 / EU
BA 04/2022
Publicité
Chapitres
Table des Matières
Manuels Connexes pour LED2WORK 119010-02
Sommaire des Matières pour LED2WORK 119010-02
- Page 1 MASCHINENBELEUCHTUNG MACHINE LIGHTING ÉCLAIRAGE DE MACHINES ILUMINACIÓN DE MÁQUINAS ILLUMINAZIONE MACCHINA TUBELED_40 Element DC Betriebsanleitung | LED-Aufbauleuchte Operating Instructions | LED surface-mounted luminaire Manuel d’utilisation | Luminaire LED en saillie Manual de instrucciones | Luminaria LED de superficie Istruzioni per l’uso | Lampada a LED per montaggio a superficie / 2014 / 35 / EU BA 04/2022...
- Page 2 | Zeichnungen | Drawings | Schémas | Dibujos | Disegni Buchse / socket M12 A-kodiert M12 A-coded Buchse / socket Stecker / plug TUBELED_40 Element DC, kaskadierbar M12 A-kodiert M12 A-kodiert TUBELED_40 Element DC, cascadable M12 A-coded M12 A-coded 2 | BA TUBELED_40 Element DC . BA 04/2022...
-
Page 3: Table Des Matières
„Technische Daten“. Die Versorgungszuleitung wird über eine M12 Steckverbindung an der Leuchte angeschlossen. Die Sicherheitshinweise sowie alle anderen Informationen dieser Betriebsanleitung sind unbedingt zu befolgen. Lesen Sie sich die gesamte Betriebsanleitung vor der Montage und Inbetriebnahme aufmerksam durch. www.led2work.com | shop.led2work.com... -
Page 4: Zum Sicheren Betrieb
III) kann es bei Berührung zu geringen Ableitströmen kommen. Dieser Strom ist laut DIN VDE 0701 – 0702 auf maximal 0,5 mA zu begrenzen. Alle entsprechenden Produkte der LED2WORK GmbH. unterschreiten diese Vorgabe deutlich. 3 | Sicherheitshinweise Die Installation elektrischer Geräte darf nur durch Elektrofachkräfte erfolgen. -
Page 5: Anschluss
Bei Befestigung der Leuchte ist darauf zu achten, dass die Leuchte sicher und stabil befestigt wird. Beim Herunterfallen der Leuchte besteht auf Grund des Eigengewichts Verletzungsgefahr! 5 | Anschluss Geeignetes Anschlussmaterial, Leitungen und Zubehör finden Sie im Zubehörangebot von LED2WORK. Die PIN-Belegung des M12 Steckers ist wie folgt: Schemazeichnung M12-Stecker Mögliche Varianten M12-Stecker... -
Page 6: Wartung Und Pflege
+49 7231 44920-00 Montag bis Donnerstag: 8:00 Uhr bis 12:00 Uhr und 13:00 Uhr bis 16:30 Uhr Freitag: 8:00 Uhr bis 12:00 Uhr und 13:00 Uhr bis 15:00 Uhr Per e-mail: info@led2work.com 6 | BA TUBELED_40 Element DC . BA 04/2022... -
Page 7: Technische Daten
TUBELED_40 Element DC, kaskadierbar 119510-12 1040 mm 1,0 A ~24 W TUBELED_40 Element DC, kaskadierbar 119610-12 1540 mm 1,54 A ~37 W Kaskadierung: Die Gesamtstromaufnahme darf 8 A DC bei ta max. +30°C (bzw. 7 A DC bei ta max. +40°C) nicht übersteigen. www.led2work.com | shop.led2work.com... - Page 8 ENGLISH Contents 1 | Proper use 2 | For safe operation 3 | Safety information 4 | Assembly/mounting 5 | Connection 6 | Maintenance and Care 7 | Warranty 8 | Disposal 9 | Customer service 10 | Technical data Particulars according to the Regulation ErP 2019/2020/EU | Structure of safety and supplementary information Important instructions are marked with signal words or symbols in this operating manual.
-
Page 9: For Safe Operation
(SELV – protection class III), smallest discharge currents may occur when contact is made. According to DIN VDE 0701 – 0702, this discharge current must be limited to a maximum of 0.5 mA. All corresponding products from LED2WORK GmbH fall significantly below this specification. -
Page 10: Connection
If the luminaire falls down, its weight poses a risk of injury! 5 | Connection Suitable connection material, cables and accessories can be found in the accessory range of LED2WORK. PIN assignment of the M12 connector is as follows:... -
Page 11: Maintenance And Care
If you have any problems or questions concerning this product, please contact us! By phone: +49 7231 44920-00 Monday to Thursday 8 am to 12 midday and 1 pm to 4:30 pm Friday 8 am to 12 midday and 1 pm to 3 pm By email: info@led2work.com www.led2work.com | shop.led2work.com | 11... -
Page 12: Technical Data
5200-5700K Colour rendering ≥ 85 Max. power LED luminaire Product no. Length A Max. current consumption TUBELED_40 Element DC 119010-02 190 mm 0,17 A ~4 W TUBELED_40 Element DC 119110-02 280 mm 0,25 A ~6 W TUBELED_40 Element DC 119210-02... - Page 13 Il est impératif de respecter les consignes de sécurité et toutes les autres informations contenues dans le présent mode d’emploi. Lisez attentivement l’intégralité du manuel d’utilisation avant de procéder au montage et à la mise en service. www.led2work.com | shop.led2work.com | 13...
-
Page 14: Pour Un Fonctionnement Sûr
(classe de protection III), il peut y avoir de faibles courants de fuite en cas de contact. Se- lon la norme DIN VDE 0701 – 0702, ce courant doit être limité à 0,5 mA maximum. Cette norme est clairement respectée par tous les produits de la société LED2WORK concernés. 3 | Consignes de sécurité... -
Page 15: Raccordement
GND à la broche 3 de la prise de sortie. Le luminaire ne dispose pas de son propre interrupteur dans la mesure où il est général- ement allumé et éteint par le biais d’interrupteurs externes de machines et installations. www.led2work.com | shop.led2work.com | 15... -
Page 16: Maintenance Et Entretien
+49 7231 44920-00 Du lundi au jeudi de 8h00 à 12h00 et de 13h00 à 16h30 Le vendredi de 8h00 à 12h00 et de 13h00 à 15h00 Par mail : info@led2work.com 16 | BA TUBELED_40 Element DC . BA 04/2022... -
Page 17: Caractéristiques Techniques
119610-12 1540 mm 1,54 A ~37 W Cascade énergétique : La consommation totale de courant ne doit pas dépasser 8 A DC à une température ambiante maximale de +30 °C (ou 7 A DC à maximum +40 °C). www.led2work.com | shop.led2work.com | 17... - Page 18 ESPAÑOL Índice 1 | Uso previsto 2 | Funcionamiento seguro 3 | Consignas de seguridad 4 | Montaje y fijación 5 | Conexión 6 | Mantenimiento y cuidado 7 | Garantía 8 | Eliminación 9 | Atención al cliente 10 | Datos técnicos Información conforme al Reglamento de diseño ecológico 2019/2020/UE | Estructura de las consignas de seguridad y complementarias En este manual de instrucciones, las consignas importantes están marcadas con palabras de advertencia o símbolos.
-
Page 19: Funcionamiento Seguro
ón SELV (clase de protección III), se pueden producir bajas corrientes de fuga al entrar en contacto. Esta corriente se debe limitar a 0,5 mA como máximo conforme a la norma DIN VDE 0701-0702. Todos los productos correspondientes de LED2WORK GmbH quedan muy por debajo de esta especificación. -
Page 20: Conexión
5 | Conexión En la tienda de accesorios de LED2WORK encontrarás material adecuado para la conexión, cables y accesorios. La asignación de pines del conector M12 es la siguiente:... -
Page 21: Mantenimiento Y Cuidado
Por teléfono: +49 7231 44920-00 (Preferiblemente en inglés) De lunes a jueves De 8:00 a 12:00 y de 13:00 a 16:30 Viernes De 8:00 a 12:00 y de 13:00 a 15:00 Por correo electrónico: info@led2work.com www.led2work.com | shop.led2work.com | 21... -
Page 22: Datos Técnicos
Representación de los colores ≥ 85 Intensidad de Luminaria LED Nº de artículo Longitud A Consumo máx. corriente máx. TUBELED_40 Element DC 119010-02 190 mm 0,17 A ~4 W TUBELED_40 Element DC 119110-02 280 mm 0,25 A ~6 W TUBELED_40 Element DC... - Page 23 Il cavo di alimentazione viene collegato alla lampada mediante un connettore a innesto M12. Le avvertenze di sicurezza come le restanti informazioni contenute in queste istruzioni per l’uso vanno tassativamente osservate. Leggere attentamente le istruzioni integrali prima del montaggio e della messa in funzione. www.led2work.com | shop.led2work.com | 23...
-
Page 24: Per Un Funzionamento Sicuro
SELV (classe di isolamento III), in caso di contatto potrebbero verificarsi esigue correnti di dispersione. Tale corrente va limitata, secondo la norma DIN VDE 0701 – 0702, a 0,5 mA max. Tutti i prodotti interessati della ditta LED2WORK GmbH presentano valori inferiori. -
Page 25: Collegamento
È necessario fissare la lampada in modo saldo, sicuro e stabile. Dato il peso, in caso di caduta della lampada sussiste il rischio di lesioni. 5 | Collegamento Il materiale di collegamento idoneo, cavi e accessori rientrano nella gamma di accessori LED2WORK. L’assegnazione PIN del connettore M12 è la seguente: Disegno schematico connettore M12... -
Page 26: Manutenzione E Cura
+49 7231 44920-00 (Inglese preferito) Da lunedì a giovedì dalle ore 8.00 alle 12.00 e dalle 13.00 alle 16.30 Il venerdì dalle ore 8.00 alle 12.00 e dalle 13.00 alle 15.00 Via mail: info@led2work.com 26 | BA TUBELED_40 Element DC . BA 04/2022... -
Page 27: Dati Tecnici
1540 mm 1,54 A ~37 W Collegamento in cascata: L’assorbimento di corrente complessivo non deve superare 8 A DC ad una TA di +30 °C max. (o 7 A DC ad una TA di +40 °C max.) www.led2work.com | shop.led2work.com | 27... -
Page 28: Angaben Gemäß Ökodesign-Verordnung 2019/2020/Eu
Sources lumineuses comprises : Fuentes de luz instaladas: Sorgenti luminose installate: Light Engine Art.-Nr. Product no. 2941-5000-00-LE-332e 2941-5010-00-LE-83e N° d’article Nº de artículo Articolo no. 119010-02 119110-02 119210-02 119310-02 119410-02 119510-02 119610-02 28 | BA TUBELED_40 Element DC . BA 04/2022... - Page 29 BA TUBELED_40 Element DC Light Engine Art.-Nr. Product no. 2941-5000-00-LE-332e 2941-5010-00-LE-83e N° d’article Nº de artículo Articolo no. 119010-12 119110-12 119210-12 119310-12 119410-12 119510-12 119610-12 www.led2work.com | shop.led2work.com | 29...
- Page 30 LED2WORK GmbH Stuttgarter Str. 13 A 75179 Pforzheim | Germany T +49 7231 44920 -00 info@led2work.com www.led2work.com...
