Normes CE :
La carte d'extension 2 portes installée dans une centrale HEXACT COM qui est conforme à la
directive R&TTE 1999/5/CE: norme de sécurité électrique appliquée EN 60950(2001), norme CEM
appliquée EN 301 489-3(2002), norme radio appliquée EN 300 220-3(2001).
Références commerciales :
La carte d'extension 2 portes est utilisable sur les centrales HEXACT COM.
Remarque importante :
Avant de brancher la carte d'extension, il est impératif d'éteindre la centrale. Tout branchement
effectué avec la centrale sous tension peut entrainer des disfonctionnements qui ne seront pas
couverts par la garantie du fabricant.
Présentation physique :
32
33
34
357 36
31
Notice d'installation de la carte d'extension
pour la centrale Hexact com:
répondant au label :
37
R
T
38
39
C
V231-0035-AD

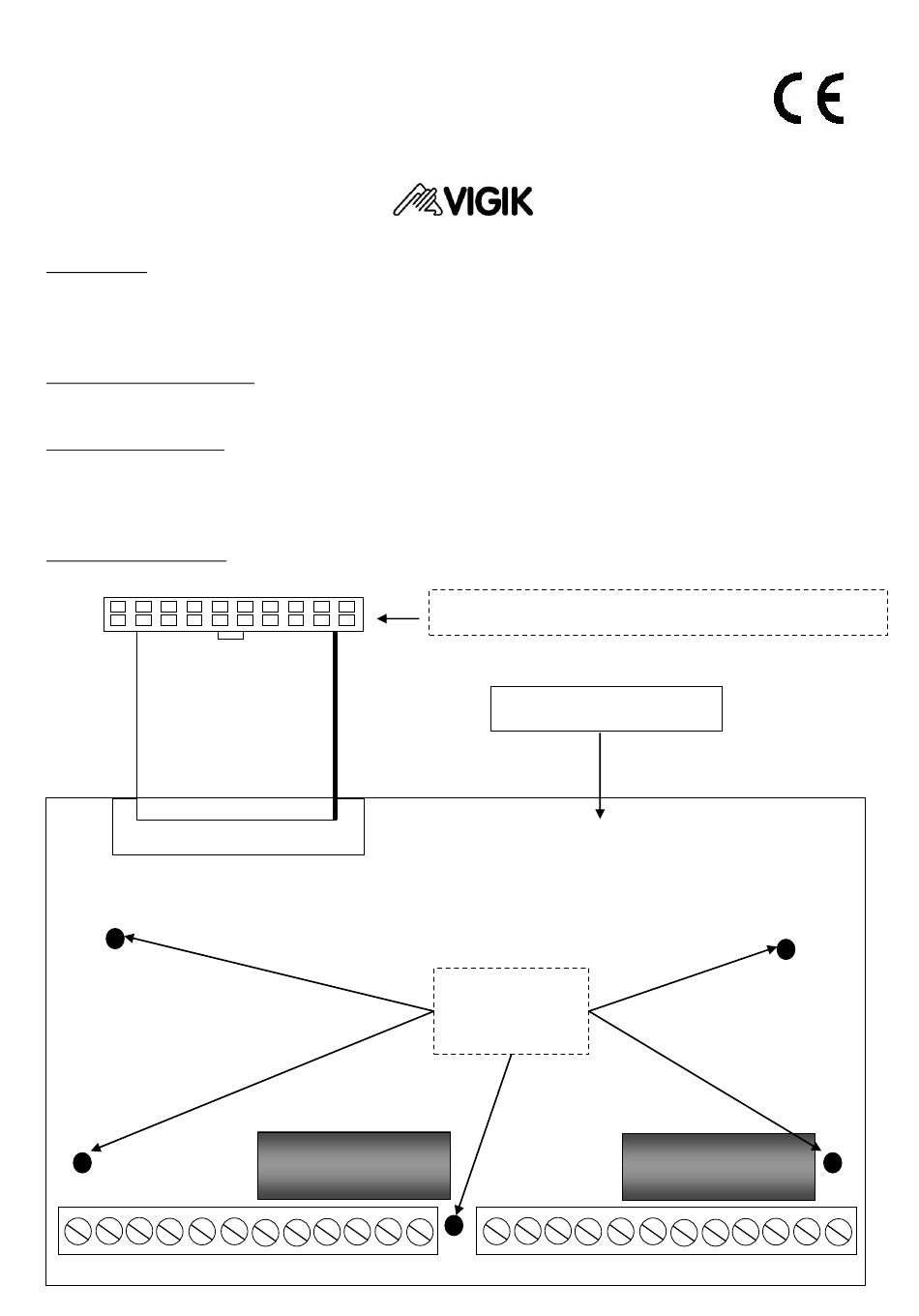

Limande de connexion avec la centrale
Carte d'extension
Fixations
clips
42
43
44
457 46
41
47
R
T
48
49
C
