MANUEL D'INSTALLATION ET DE FUNCTIONNEMENT
1. Installation radiofréquence
Ces modules font appel à la technologie RF, de ce fait il faut être attentif à leur
emplacement dans l'habitation. L'emplacement des composants RF ainsi que la structure
du bâtiment peuvent influer sur les performances du système RF. Pour garantir la fiabilité
du système, veuillez passer en revue les informations suivantes et les appliquer.
A l'intérieur d'un bâtiment résidentiel, deux modules peuvent communiquer de façon fiable dans
un rayon de 30 m. Il est important de savoir que les murs et plafonds vont réduire la puissance

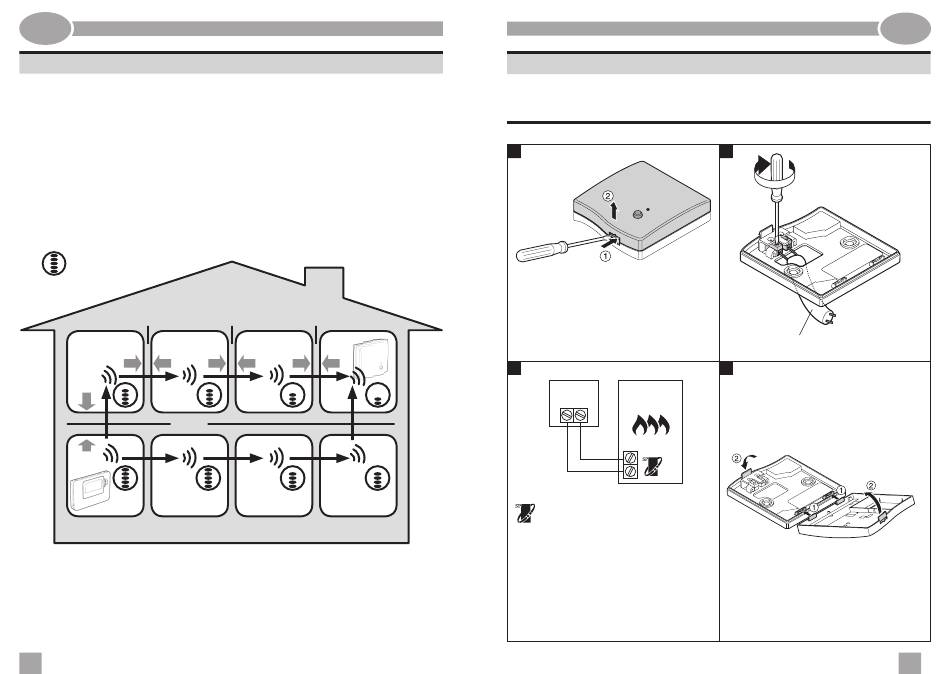

du signal RF – le schéma suivant illustre un exemple de réduction typique de la puissance
d'un signal. Les murs et plafonds qui sont renforcés par du placoplâtre doublé d'un feuillard
métallique vont réduire dans des proportions sensiblement plus élevées la force de ce signal.
Dès que vous avez choisi un emplacement pour la Télécommande, vous pouvez
le vérifier en utilisant le mode Test de communication RF que décrit la section 2.2.3
Emplacement de la Télécommande. Si cet emplacement ne convient pas, le Antenne
de réception RF ne va pas réagir et il faudra alors choisir une autre position.
= Puissance du signal
Mur
Plafond
Longueur maxi du signal 30 mètres
Exemple typique de transmissions de signal du fait de la structure du bâtiment
14
Mur
Mur
MANUEL D'INSTALLATION ET DE FUNCTIONNEMENT
2. Installation du RC35RF
Veuillez suivre les illustrations et informations qui figurent ci-après, dans l'ordre indiqué, pour
installer correctement l'Antenne de réception RF et la Télécommande. Pour activer les
paramètres de la Télécommande, veuillez vous reporter à la section 3. Mode Installateur.
2.1 Installation du boîtier Antenne de réception RF
1
Remarque : Ce Antenne de réception RF ne
contient pas de pièces qui peuvent être réparées
ou remplacées. Son ouverture et son installation
doivent être confiées à un installateur qualifié.
AVERTISSEMENT : Appareil sensible à l'électricité
statique ! Ne touchez pas la carte électronique.
3
Antenne de
réception RF
OpenTherm
- communication
®
La RC35RF peut être connecté là d'autres
modules utilisant la communication OpenTherm.
Dans le cas de raccordement avec un autre
appareil, veuillez vous reporter à la notice de
celui-ci pour le raccordement électrique.
Remarque : Tous les câblages doivent être
conformes aux réglementations de l'IEE.
PRECAUTION : Respectez les limites de température
ambiante et de courant (consultez l'étiquette de
câblage fixée au Antenne de réception RF)
FR
2
max. 30m. 2 x 0.5mm
2
; 2 x 0.8mm
2
4
15
