GEZE E212 Instructions De Montage

Instructions de montage
Domaine d'application entraînement électrique E212 avec ouverture supérieure de jour OL90N ou OL100
Id.- N°. 120625, N° de schéma 45109-9-0973 Mise à j. 01
Page 1/2

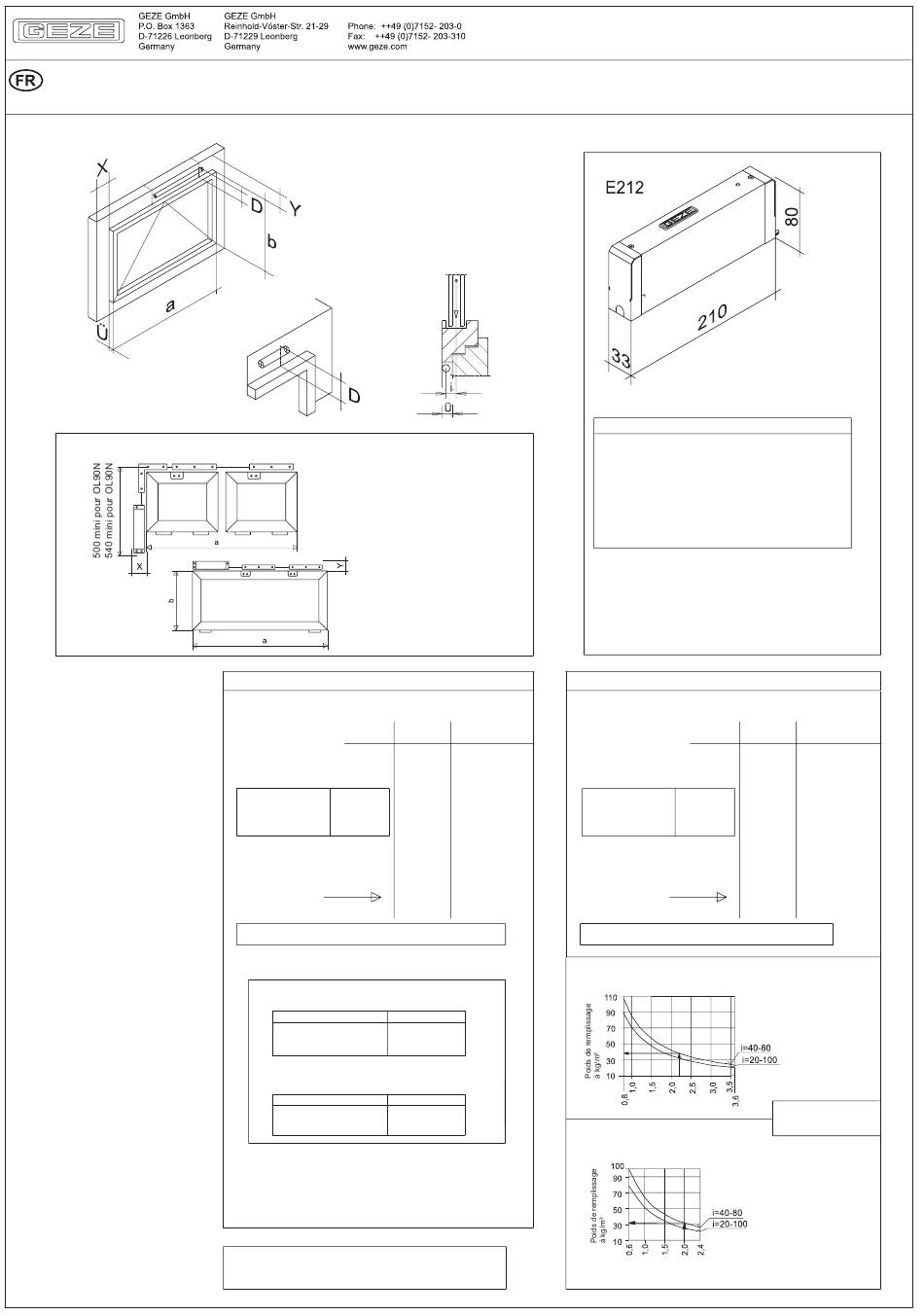

Exemples :
Indications des cotes
a = largeur de vantail
b = hauteur de vantail
X = côte latérale nécessaire
Y = côte supérieure nécessaire
Ü = hauteur de recouvrement 0 à 25mm
i = Distance du centre de gravité du vantail jusqu'au
point de pivotement des paumelles
D = bord extérieur du vantail jusqu'au centre de la
tringle
On peut se référer au schéma de mon-
tage OL90N 40444-EP-004 ou OL100
40408-EP-029 pour le montage vertical.
On peut se référer au schéma de montage
OL90N 40444-EP-003 ou OL100
40408-EP-030 pour le montage avec
plusieurs compas.
Domaine E212 avec OL90N
OL90N Poids total du vantail OL90N 80kg maxi
Montage: Horizontal Vertical
i = 10 à 60 mm
a = largeur de vantail OL90N
b = hauteur de vantail OL90N
Hauteur de vantail b mini Dimension D mini
250 mm 16 mm
300 mm 14 mm
400 mm 12 mm
Y = côte supérieure nécessaire OL90N
X = côte latérale nécessaire OL90N
Tant que la largeur maximale du
chassis n'est pas atteinte, on peut
monter jusqu'à
compas pour 1 moteur en fonction de
la configuration de la fenêtre.
- il faut respecter la côte D 16 mm en cas d'emploi
d'un verrouillage supplémentaire
Montage horizontal pour OL90N
Largeur totale de vantail a Poids de remplissage
jusqu'à 2500 mm 40 kg/m² maxi
jusqu'à 2900 mm 35 kg/m² maxi
jusqu'à 3600 mm 27 kg/m² maxi
Montage vertical pour OL90N
Largeur totale de vantail a Poids de remplissage
bis 1600 mm 30 kg/m² maxi
bis 1900 mm 25 kg/m² maxi
bis 2400 mm 20 kg/m² maxi
Il est recommandé, pour fixer l'entraînement, d'utiliser
les mêmes vis que pour chacun des compas et de les
percer en conséquence.
Centre de
gravité du
vantail
Distance
Recouvrement
Domaine d'application E212 avec OL90N
OL100 poids total du vantail OL90N 200kg maxi
voir ex. la cote 500
600 mini 380 mini
250 mini 250 mini
D+23 D+9
- D+23
4 3
Seulement pour les fenêtres carrée mon-
tées verticalement
(Interdit sur châssis à l'italienne).
Seulement pour locaux non humides.
Caractéristiques techniques
Course du moteur réglable de 42 à 66mm
-
- Etat livré : course 52 mm
- Classe de protection IP54
- Fourniture du câble incombant au client
- Voir, pour de plus amples caractéristiques techniques de
l'entraînement électrique, la fonction de raccordement
45109-9-0950 (pour E212R)
45109-9-0959 (pour E212R1)
45109-9-0956 (pour E212 24V)
Montage à gauche et à droite possible
Commande de groupe jusqu'à 6 moteurs maxi
Besoin minimal en place entre l'ouverture et l'entraînement
électrique (côté câble) = 50mm
Largeur supplémentaire nécessaire pour le montage :
avec couplage de tige OL90N OL90 N° de réf. 43546
avec couplage de tige OL100 couplage de tige E212 N° 08800
Montage: Horizontal Vertical
i = voir diagramme
a = largeur de vantail OL100 min. 800
b = hauteur de vantail OL100 min. 400
Hauteur de vantail b mini Dimension D mini
400 mm 21 mm
500 mm 19 mm
650 mm 17 mm
Y = côte supérieure nécessaire OL100 D+19
X = côte latérale nécessaire OL100
Tant que la largeur maximale du
chassis n'est pas atteinte, on peut
4 (OL100)
monter jusqu'à
compas pour 1 moteur en fonction de
la configuration de la fenêtre.
- il faut respecter la côte D 19 mm en cas d'emploi
d'un verrouillage supplémentaire
Montage horizontal pour OL100
Largeur autorisée de vantail et poids de
remplissage en fonction de la dimension i
Ex. :
a = 2,2 m
Poids de remplissage autorisé = 38 Kg/m²
i = 40 - 80
Largeur totale du vantail en m
(somme des largeurs de vantail)
Montage vertical pour OL100
Largeur autorisée du vantail et poid de
remplissage en fonction de la cote i
Ex. :
a = 2,0 m
Poids de remplissage autorisé = 32 Kg/m²
i = 40 - 80
Largeur totale du vantail en m
(somme des largeurs de vantail)
voir ex. la cote 540
min. 600
min. 400
D+13
- D+19
2 (OL100)
Voir, pour des indications
sur les compasx nécessités,
l'instruction de montage OL100
