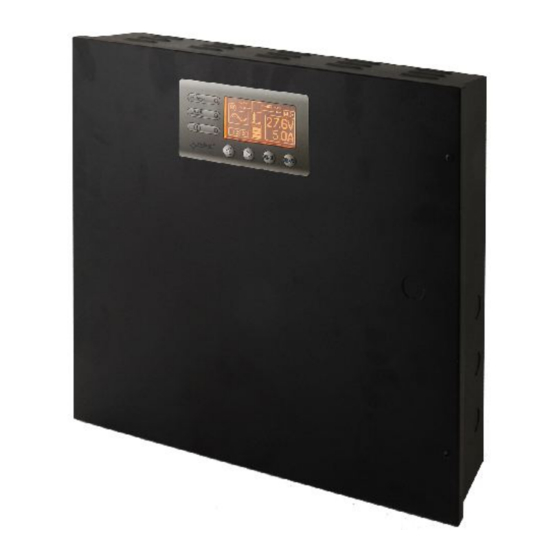

- Page 1 PSBEN 5024C/LCD v.1.1 PSBEN 27,6V/5A/2x17Ah/EN/LCD Alimentation secourue á découpage Grade 3. FR** Édition: 9 du 27.11.2019 Remplace édition: 8 du 31.01.2019 VERSION LCD...
-
Page 2: Table Des Matières
BLACK POWER www.pulsar.pl PSBEN5024C/LCD SOMMAIRE CARACTÉRISTIQUES DE L’ALIMENTATION......................4 EXIGENCES FONCTIONNELLES DE L’ALIMENTATION SELON EN 50131-6........... 5 DESCRIPTION TECHNIQUE............................6 ESCRIPTION GÉNÉRALE 3.1 D ..............................6 3.2 S CHÉMA ............................... 7 BLOC SYNOPTIQUE ’ 3.3 D . - Page 3 BLACK POWER www.pulsar.pl PSBEN5024C/LCD 7.4 A ..............................36 UTONOMIE DE BATTERIE 7.5 T ............................36 EMPS DE CHARGE DE BATTERIE 7.6 T ............................. 36 RAVAIL EN MODE BATTERIE SURVEILLANCE À DISTANCE (OPTIONS: ETHERNET, RS485)................. 37 NTERFACE RÉSEAU 8.1 I...
-
Page 4: Caractéristiques De L'alimentation
BLACK POWER www.pulsar.pl PSBEN5024C/LCD 1. Caractéristiques de l’alimentation. conforme aux normes EN50131-6 en grade 1÷3 et II test des batteries à distance (module supplémentaire exigé) classe environnementale tension secteur ~230 V bouton START démarrage batterie alimentation sans interruption 27,6 V DC ... -
Page 5: Exigences Fonctionnelles De L'alimentation Selon En 50131-6
BLACK POWER www.pulsar.pl PSBEN5024C/LCD 2. Exigences fonctionnelles de l’alimentation selon EN 50131-6. Exigences selon les normes Alimentation Exigences fonctionelles EN 50131-6 PSBEN5024C/ Grade 1 Grade 2 Grade 3 Signalisation défaut de réseau EPS Indication de batterie faible Batteries sécurisées contre décharge totale Batterie endommagée... -
Page 6: Description Technique
2. Alimentation secourue PSBEN 27,6 V/24 V/2,5 A/2x17 Ah/INTERFACE - PSBEN 5024C/LCD + RN25024 (27,6 V/24 V)+2x17 Ah+INTERFACE 3. Alimentation secourue PSBEN 27,6 V/24 V/4x0,5 A/2x17 Ah - PSBEN 5024C/LCD + RN25024 (27,6 V/24 V)+LB4 4x0,5 A (AWZ575, AWZ576)+2x17 Ah... -
Page 7: Schéma-Bloc/ Synoptique
BLACK POWER www.pulsar.pl PSBEN5024C/LCD 3.2 Schéma-bloc/ synoptique. L’alimentation a été conçue avec un convertisseur de tension DC/DC assurant un haut rendement. Un système d’automatisation microprocesseur permet le diagnostic complet des paramètres de l’alimentation et des batteries. Le croquis ci-dessous représente le bloc de l’alimentation avec ses éléments fonctionnels. -
Page 8: Description Des Composants Et Des Bornes D
BLACK POWER www.pulsar.pl PSBEN5024C/LCD 3.3 Description des composants et des bornes d’alimentation. Tableau 1. Éléments de la carte mère d’alimentation (croquis. 2). Element Decription numéro PANEL – connecteur de signalisation optique – commutateur (switch); désactivé dans ce modèle – commutateur (switch); désactivé dans ce modèle ATTENTION. - Page 9 BLACK POWER www.pulsar.pl PSBEN5024C/LCD Croquis 2. Vue de la carte mère d’alimentation. Tableau 2. Eléments de l’alimentation (voir croquis 3). Element numéro Description Transformateur d’isolement Carte mère d’alimentation (tab. 1, croquis. 2) TAMPER; micro interrupteur, (contacts) protection anti-sabotage (NC) fusible dans le circuit d’alimentation (~230 V) MAINS L-N borne d’alimentation 230 V,...
-
Page 10: Installation
BLACK POWER www.pulsar.pl PSBEN5024C/LCD 4. Installation. 4.1 Critères requis. Ce matériel est destiné à être raccordé au réseau ~230 V. Toute intervention sur l’alimentation doit être réalisée par un personnel habilité et dûment formé aux consignes de sécurité en vigueur dans le pays. - Page 11 BLACK POWER www.pulsar.pl PSBEN5024C/LCD - APS FLT; sortie défaut de batterie. - TAMPER; signalisation de l’ouverture de la face avant ou l’arrachement du coffret de la surface de fixation. - EXT IN; entrée défaut collectif. 5. A l’aide du commutateur(switch) I definissez le courant de charge de batterie maximal, tout en prenant en compte les paramètres de la batterie.
-
Page 12: Fonctionnement
BLACK POWER www.pulsar.pl PSBEN5024C/LCD 5. Fonctionnement. 5.1 Panneau de contrôle. L’appareil est équipé d’un panneau de contrôle avec boutons tactiles et afficheur LCD. Il permet de visualiser tous les paramètres électriques disponibles. Les boutons tactiles servent à sélectionner le paramètre à... -
Page 13: Cran Principal De Lafficheur Lcd
BLACK POWER www.pulsar.pl PSBEN5024C/LCD 5.3 Écran principal de l’afficheur LCD. L’écran principal de l’afficheur LCD indique les paramètres électriques de base et informe de l’état actuel de l’appareil. Croquis 7. Écran principal. La résolution de l’appareil est de 0.1 V et 0.1 A. Afin de faire une mesure plus précise, utiliser un multimètre. - Page 14 BLACK POWER www.pulsar.pl PSBEN5024C/LCD - défauts actuels ( section 5.4.3) - historique des paramètres ( section 5.4.4) - historique des événements ( section 5.4.5)
-
Page 15: Ecran - Paramètres Actuels
BLACK POWER www.pulsar.pl PSBEN5024C/LCD Ecran – paramètres actuels 5.4.2 Afin d’effectuer le réglage de l’écran appuyez sur le bouton „ESC”, ensuite appuyez sur les boutons „<” ou „>” sélectionnez l’icône et validez en appuyant sur „SET”. L'écran affiche les paramètres électriques et les états des sorties lors du fonctionnement de l'appareil. Les voyants qui restent allumés indiquent l'état actif et correspondent aux diodes sur la carte mère de l'alimentation... -
Page 16: Ecran - Défauts Actuels
BLACK POWER www.pulsar.pl PSBEN5024C/LCD Ecran – défauts actuels 5.4.3 Tout paramètre électrique incorrect lors du fonctionnement de l'appareil sera signalé par un message d'alerte s’allumera sur le panneau et la signalisation sonore s’enclenchera sur l'afficheur LCD, la diode LED (sauf si desactivée ulterieurement). L’état des sorties sera changé. -
Page 17: Ecran - Historique Des Événements
BLACK POWER www.pulsar.pl PSBEN5024C/LCD Croquis 12. L’écran historique des paramètres. Afin de changer l’affichage du paramètre mesuré il faut tout d’abord le sélectionner en appuyant sur le bouton „SET” et le valider à l’aide des boutons „<” ou „>”. En réappuyant sur le bouton „SET” vous allez éclairer l'échelle de temps du diagramme. -
Page 18: Liste De Codes Des Déauts Et Des Messages D'information
BLACK POWER www.pulsar.pl PSBEN5024C/LCD Visualisez l’historique à l’aide des boutons „<” ou „>” en deux modes: abrégé (date, temps, code et description du défaut) et en mode étendu contenant les informations supplémentaires sur les paramètres électriques et l'état des entrées et sorties. Pour passer du mode abrégé au mode étendu, cliquer sur le bouton „SET”. - Page 19 BLACK POWER www.pulsar.pl PSBEN5024C/LCD endommagé Tension des batteries tombée en dessous de Tension AUX faible PSU FLT 23,6 V (lors du fonctionnement des batteries) Voltage batterie APS FLT Faible voltage batterie-off 23 V faible - Tension des batteries tombée en dessous...
-
Page 20: Signalisation Sonore
BLACK POWER www.pulsar.pl PSBEN5024C/LCD 5.5 Signalisation sonore. Tout défaut qui peut se produire durant le fonctionnement de l’appareil sera signalé de façon sonore. La fréquence et nombre des signaux dépendent du type d’événement (voir section 5.4.6). Signalisation sonore peut être désactivée en enlevant le commutateur (switch) correspondant (croquis 2, [5]). -
Page 21: Entrée Défaut Collectif Exti
BLACK POWER www.pulsar.pl PSBEN5024C/LCD 5.7 Entrée défaut collectif EXTi. Entrée signalisation défaut collectif EX Ti (external input) sert à raccorder des dispositifs supplémentaires qui génèrent les signaux d’alerte. La présence de tension à l’entrée EXT IN provoquera la signalisation de défaut, l’enregistrement de l’événement dans la mémoire interne de l’appareil et l’envoi de signal d’alerte à... -
Page 22: Ignalisation Douverture De Face Avant Du Boitier - Tamper
BLACK POWER www.pulsar.pl PSBEN5024C/LCD 5.8 Signalisation d’ouverture de face avant du boitier - TAMPER. L’appareil est équipé d’un micro interrupteur tamper signalisant l’ouverture de face avant du boitier. La version d’usine est fournie avec le fil de tamper non raccordé. Afin d’assurer le fonctionnement correct de la signalisation il suffit d’enlever le commutateur (deep switch) de la borne de connexion tamper (croquis 2 [14]) -
Page 23: Configuration Des Modes De Gestion De L'alimentation
BLACK POWER www.pulsar.pl PSBEN5024C/LCD 6. Configuration des modes de gestion de l’alimentation. En accédant au menu de configuration de l’appareil, il est possible de configurer les modes de gestion de l’alimentation. Il suffit d’activer ou désactiver les paramètres de votre choix. -
Page 24: Changement Du Mot De Passe
BLACK POWER www.pulsar.pl PSBEN5024C/LCD - validez votre choix en cliquant sur le bouton „SET” - à l’aide des boutons „<” ou „>” introduisez le premier chiffre du mot de passe - validez votre choix en cliquant sur le bouton „SET”... -
Page 25: Blocage Du Clavier
BLACK POWER www.pulsar.pl PSBEN5024C/LCD 6.1.5 Blocage du clavier. Lors de l’activation de la sécurisation de l’appareil par les mots de passe vous aurez la possibilité de verrouiller les touches du clavier. Sélectionnez l’option „blocage du clavier”. - à l’aide des boutons „<” ou „>” sélectionnez le menu Blocage du clavier - clickez sur le bouton „SET”, pour accéder à... -
Page 26: Alimentation
BLACK POWER www.pulsar.pl PSBEN5024C/LCD 6.2 Alimentation. L’option menu „Alimentation” n’apparaît qu’après une correcte introduction du mot de passe d’installateur. Sélectionnez l’option „alimentation” du menu réglage vous amènera au menu suivant ou vous accèderez à l’ensemble des options de configuration de l’alimentation: activation/désactivation du test de batterie, activation/désactivation de la protection de batterie, réglage de la temporisation de la signalisation au niveau de la... -
Page 27: Activation/Désactivation Du Test Batterie
BLACK POWER www.pulsar.pl PSBEN5024C/LCD - clickez sur le bouton „SET”, pour accéder à un nouvel onglet - à l’aide des boutons „<”ou„>” effectuez le réglage si la baterie est raccordée á l’appareil – NO si la baterie n’est pas raccordée á l’appareil –... -
Page 28: Activation/Désactivation De La Protection De Batterie
BLACK POWER www.pulsar.pl PSBEN5024C/LCD Activation/désactivation de la protection de batterie. 6.2.3 Cet option permet d’activer ou désactiver la protection de batterie contre les décharges UVP (section 7.2). - à l’aide des boutons „<” ou „>” sélectionnez Protection de batterie - clickez sur le bouton „SET”, pour accéder à un nouvel onglet - à... -
Page 29: Configuration D'adresse De Communication
BLACK POWER www.pulsar.pl PSBEN5024C/LCD - à l’aide des boutons „<” ou „>”effectuez le réglage de la temporisation: - 5s - 2min 20s - 17min - 2h 20min - validez votre choix en cliquant sur le bouton „SET” Configuration d’adresse de communication. -
Page 30: Configuration Des Paramètres De Transmission
BLACK POWER www.pulsar.pl PSBEN5024C/LCD Configuration des paramètres de transmission à l’aide du système PowerSecurity. 6.2.6 Tous les paramètres de communication entre l’appareil et l’ordinateur (adresse, parité et vitesse) doivent être identiques dans la configuration de l’appareil ainsi que dans l’application Power Security. -
Page 31: Bureau
BLACK POWER www.pulsar.pl PSBEN5024C/LCD 6.3 Bureau. Cette option n’est visible qu’après une introduction correcte du mot de passe d’utilisateur ou d’instalateur. Le menu „Bureau” permet d’effectuer le réglage des paramètres liés directement à l’interface d’utilisateur. Il est posssible de régler le language du menu, date, heure, inténsité de l’éclairage, contraste et éclairage clignotant de la signalisation du défaut. -
Page 32: Réglage De La Date
BLACK POWER www.pulsar.pl PSBEN5024C/LCD Réglage de la date. 6.3.2 Le menu BUREAU vous offre la possibilité de régler la date exacte qui vous permettra de retracer l’historique des évèments enregistrés dans la mémoire interne de l’appareil. L’horloge temps réel intégrée dans l’appareil prend en considération les années bisextilles et le changement du temps d’hiver et d’été. -
Page 33: Réglage Du Type De L'éclairage
BLACK POWER www.pulsar.pl PSBEN5024C/LCD Réglage du type de l’éclairage. 6.3.4 Option „Éclairage” vous offre la possibilité de régler la mis en veille au bout de 5 minutes d’inaction au niveau des touches du clavier sur le panneau ainsi que le réglage de l’intensité de l’afficheur. -
Page 34: Éclairage Clignotant Lors Du Défaut
BLACK POWER www.pulsar.pl PSBEN5024C/LCD 6.3.6 Éclairage clignotant lors du défaut Option „éclairage clignotant lors du défaut” permet le réglage au niveau de l’éclairage. L’activation de cette option entraine le clignotement lors de la signalisation du défaut. - à l’aide des boutons „<” ou „>” sélectionnez le menu Éclairage clignotant lors du défaut... -
Page 35: Circuit D'alimentation De Secours
BLACK POWER www.pulsar.pl PSBEN5024C/LCD 7. Circuit d’alimentation de secours. L’appareil est équipé de circuits intelligents: les fonctions charge des batteries y inclut un mode de charge rapide et le contrôle des batteries permet de surveiller l'état des batteries et leurs connexions dans le circuit. -
Page 36: Autonomie De Batterie
BLACK POWER www.pulsar.pl PSBEN5024C/LCD 7.4 Autonomie de batterie. L’autonomie de batterie en mode alimentation secourue dépend de la capacité de batterie, niveau de charge et courant de charge. Afin d’assurer l’autonomie de batterie la plus optimale il faut limiter le courant fourni par l’appareil en mode alimentation secourue. -
Page 37: Surveillance À Distance (Options: Ethernet, Rs485)
BLACK POWER www.pulsar.pl PSBEN5024C/LCD 8. Surveillance à distance (options: Ethernet, RS485). L’appareil s’adapte au fonctionnement dans le système qu’il nécessite la surveillance depuis le centre de monitoring. L’envoi d'informations sur l’état de l'alimentation est possible grâce à l'utilisation de modules de communication externes supplémentaires Ethernet ou RS485. - Page 38 BLACK POWER www.pulsar.pl PSBEN5024C/LCD Croquis 26. Connexion Ethernet avec l’interface RS485-Ethernet „INTRE”.
-
Page 39: Logiciel „Powersecurity
BLACK POWER www.pulsar.pl PSBEN5024C/LCD 8.2 Logiciel „PowerSecurity”. Le programme „PowerSecurity” et son mode d’emploi sont disponibles et téléchargeables (gratuitement) sur le site internet www.pulsar.pl Para la visualización y el análisis de las informaciones transmitidas de lugares de instalación la fuente de alimentación ha sido elaborado el programa gratuito „PowerSecurity”... -
Page 40: Paramétres Techniques
BLACK POWER www.pulsar.pl PSBEN5024C/LCD 9. Paramétres techniques. Paramètres élèctriques (tab. 16). Paramètres méchaniques (tab. 17). Sécurité d'utilisation (tab. 18). Tableau 16. Paramètres élèctriques. Type d’alimentation A, degrée de protection 1÷3, classe environmentale II Tension d’alimentation ~230 V; 50 Hz Consommation de courant 1,1 A Puissance d’alimentation... -
Page 41: Écurité Dutilisation
BLACK POWER www.pulsar.pl PSBEN5024C/LCD enregistrement historique des évènements - 2048 évènements horloge en temps réel avec des piles - indicateur piézoélectrique ~75 dB /0,3 m activation par Signalisation sonore: commutateur (switch) Piles du panneau LCD 3 V, lithium, CR2032... -
Page 42: Maintenance Et Contrôle Technique
ATTENTION ! L'alimentation fonctionne avec batterie plomb-acide (SLA). Après la période d’exploitation, il ne faut pas la jeter mais la neutraliser conformément aux règlements en vigueur. Pulsar sp. j. Siedlec 150, 32-744 Łapczyca, Poland Phone (+48) 14-610-19-40, Fax (+48) 14-610-19-50 E-mail: biuro@pulsar.pl,...
