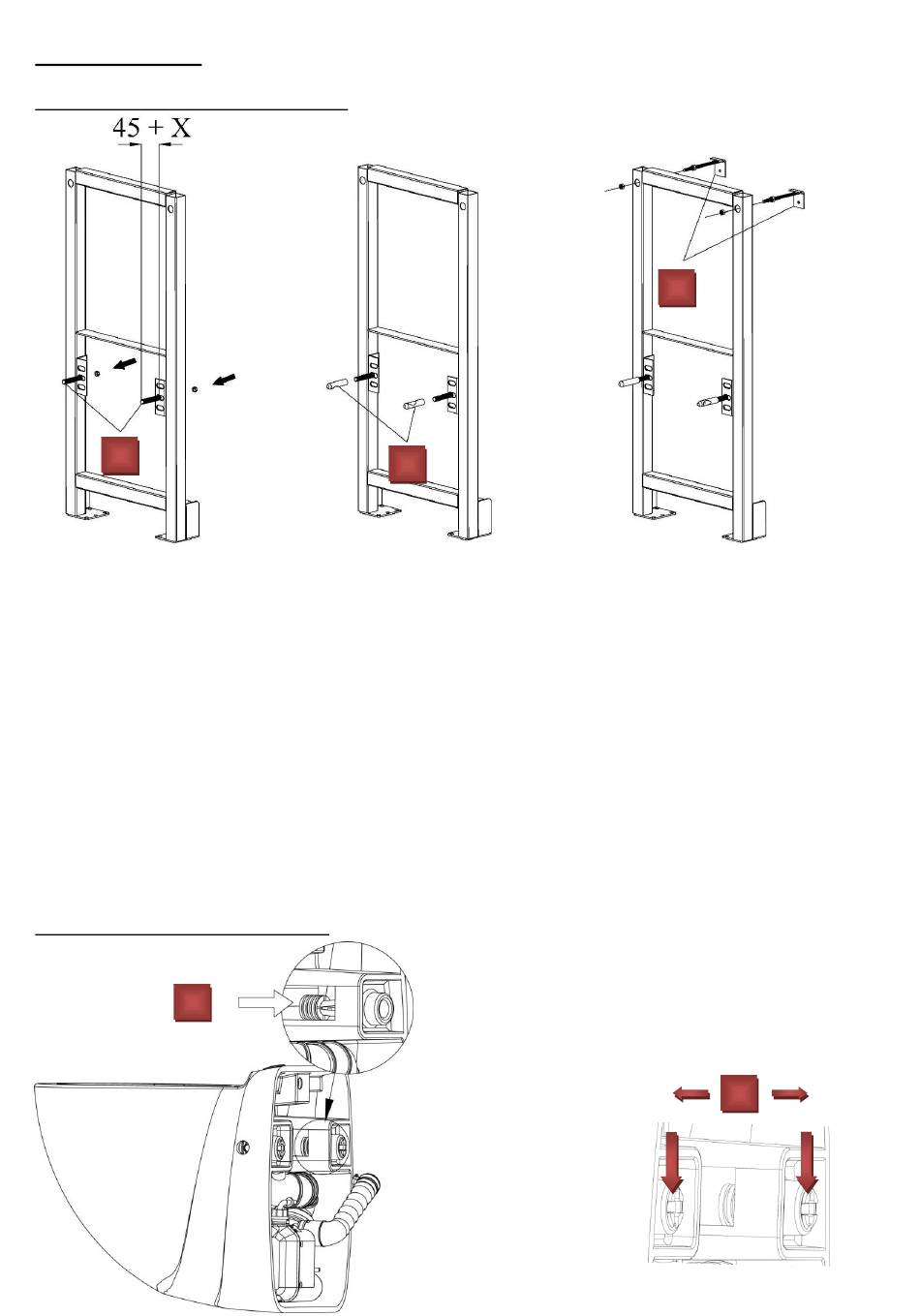

6) INSTALLATION
6.1)
PREPARATION DU BATI SUPPORT
A
• Mettre en place les tiges filetées (A) dans les trous de fixation du châssis selon les dimensions
suivantes : L = 45 mm + X (X étant l'épaisseur de votre revêtement, Placoplatre, carrelage, box
...).
• Placer le contre écrou à l'arrière du châssis et serrer l'ensemble.
Sélectionner la hauteur de votre cuvette selon ces valeurs :
Insert du bas = hauteur de l'assise 415mm.
Insert du milieu = hauteur de l'assise 445mm.
Insert du haut = hauteur de l'assise 475mm.
• Visser les inserts inox (B) sur les tiges filetées.
• Mettre en place les équerres de maintien (C) dans les trous de fixation du châssis.
6.2)
PREPARATION DE LA CUVETTE
D
B
• Mettre en place les chevilles de maintiens (D) dans
les trous de maintiens de la cuvette en passant par
l'intérieur de la céramique, puis mesurer l'entraxe
(X) entre les deux chevilles.
4
C
X
