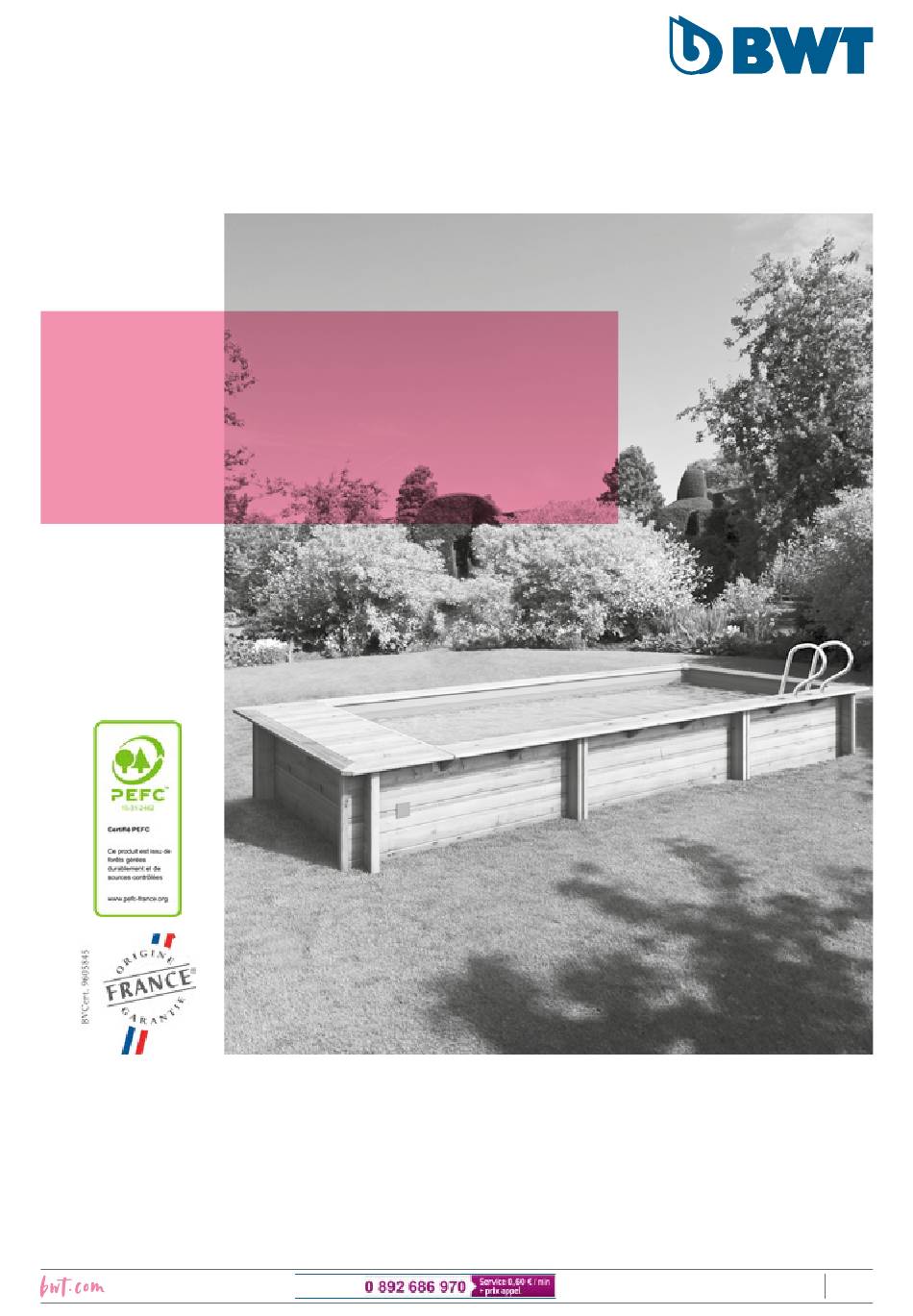

- Page 1 PISCINE BOIS RECTANGLE Margelle double pin NOTICE D’INSTALLATION ET CONSEILS D’UTILISATION (à lire attentivement et à conserver pour utilisation ultérieure). FR | PAGE 1 HOTLINE 1/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL...
-
Page 2: Table Des Matières
Les corps de buse de refoulement..................30 16. POSE DU TAPIS, DU LINER ET REMPLISSAGE .......... 30 16.1 Le tapis de sol ........................31 16.2 Le liner ...........................31 HOTLINE 2/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... - Page 3 Eléments bois ........................49 22.2 Accessoires ...........................49 23. NE JOUEZ PAS AVEC LA SÉCURITÉ ! ! ! ............ 51 24. ANNEXES - ÉCLATÉS BASSINS ..............53 HOTLINE 3/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL...
-
Page 4: Le Bois, Materiau Naturel
Il s’agit d’un phénomène naturel qui ne nuit pas à la résistance du produit. L’ensemble de la piscine prendra une teinte homogène au bout de quelques mois d’exposition. HOTLINE 4/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... -
Page 5: Présence De Fissures Et Gerces
à une activation de la garantie. HOTLINE 5/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... -
Page 6: Avant-Propos
à une température minimale de 20° dans le but de l’assouplir, facilitant ainsi sa pose. Il est d’ailleurs nécessaire de procéder à son installation à une température minimum de 20°. HOTLINE 6/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... -
Page 7: Un Kit Hors-Sol
L’utilisation de la piscine par les enfants doit se faire sous la surveillance d’un adulte ; • Pensez à enlever l’échelle bois extérieure après chaque utilisation afin de supprimer l’accès de votre piscine hors surveillance ; • Cette piscine est destinée à un usage strictement familial ; • Ne pas installer votre bassin sous des fils électriques. HOTLINE 7/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... -
Page 8: Descriptif Rapide Des Étapes De Montage
(mouvements des lames, retraits, etc.) qui pourraient affecter la solidité finale de l’ouvrage. Dans l’hypothèse où des intervalles seraient apparus entre les lames, il conviendrait de remboîter parfaitement ces derniers avant d’installer le liner. HOTLINE 8/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... -
Page 9: Nomenclatures
Liaison métallique 1100 mm, lot de 4 Liaison métallique 1600 mm, lot de 8 Liaison métallique 2253 mm en 2P, lot de 4 paires HOTLINE 9/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... -
Page 10: Pack Accessoires
Vis tête fraisée 4x25 inox A2 torx Fixation des grenouillères Vis tête fraisée 5x60 inox A2 torx Assemblage des 2 montants d’échelle Crochet inox Grenouillère ressort inox HOTLINE 10/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... -
Page 11: Système De Filtration
Bande bitumée 20 ml x 70 mm, en rouleau Produit anti-fente pour bois, 0,50 L Angles en PSE de 75mm Plaques métalliques pour consoles, lot de 12 HOTLINE 11/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... -
Page 12: Terrassement
éviter le pourrissement du bois. Terrain Puits de décompression Graviers concassés Dalle béton Drain périphérique Puits de décompression Prévoir un drainage périphérique efficace, spécialement si vous prévoyez d’enterrer le bassin. HOTLINE 12/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... -
Page 13: Limite Des Fouilles & Dimensions De La Dalle
Ce décaissement périphérique permet également de minimiser le volume total de béton en réalisant une dalle d’épaisseur variable. HOTLINE 13/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... -
Page 14: La Structure Métallique (Principe D'assemblage)
(Vis et écrous du sachet B - Figure 4) observez comment ces pièces se chevauchent afin de permettre le bon positionnement de la structure. Les liaisons hautes seront démontées une fois la dalle coulée. Figure 4 – Structure métallique de renfort HOTLINE 14/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... - Page 15 Figure 6 – Structure métallique de renfort Suivant version, les liaisons métalliques sont livrées en deux parties à assembler au moyen de deux boulons. Après l’assemblage,effectuez les réglages de bon positionnement des poteaux et vérifiez avec soin : HOTLINE 15/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL...
-
Page 16: La Structure Métallique
B / B 4 x 8 8984 B / B / A / A / B / B B / A / B HOTLINE 16/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... - Page 17 Largeur bassin Longueur bassin Modèle de bassin Y en mm X en mm 3 x 6 3090 6090 4 x 8 4090 8090 HOTLINE 17/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL...
-
Page 18: Coulage De La Dalle
Profondeur inférieure ou égale à 1.25m : +/-3cm • Profondeur supérieure à 1.25m et inférieure ou égale à 1.65m : +/-5cm • Profondeur supérieure à 1.65m :+/-8cm HOTLINE 18/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... -
Page 19: Montage Des Parois
Suivre les consignes de sécurité indiquées sur le bidon. Après utilisation rincer le pinceau à l’eau. HOTLINE 19/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... - Page 20 Profondeur inférieure ou égale à 1.25m : +/-3cm • Profondeur supérieure à 1.25m et inférieure ou égale à 1.65m : +/-5cm • Profondeur supérieure à 1.65m :+/-8cm HOTLINE 20/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL...
- Page 21 Profondeur inférieure ou égale à 1.25m : +/-3cm • Profondeur supérieure à 1.25m et inférieure ou égale à 1.65m : +/-5cm • Profondeur supérieure à 1.65m :+/-8cm HOTLINE 21/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL...
-
Page 22: Les Parois (Suite) & Habillage Des Poteaux
Verrouillez les parois sur les poteaux (ceux-ci sont prépercés) de structure au fur et à mesure de l’avancement du montage (vis 6x30 du sachet D). HOTLINE 22/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... - Page 23 Eliminez les éventuelles échardes dues au vissage. Dans le cas ou vous seriez amener à recouper les profils (piscine semi-enterrée par exemple) positionnez la coupe vers le haut. Les 2 profils ne sont pas jointifs et laissent apparaître la partie métallique. 5x80 Figure 19 – Verouillage des parois sur les poteaux HOTLINE 23/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL...
-
Page 24: Pose Des Consoles
21). Pour cela aidez-vous des plaques de consoles qui une fois fixées (vis 5x40 inox du sachet M) sur les consoles devront être affleure de la paroi. Avant de fixez les plaques, effectuez un léger fraisage des perçages centraux destinés à recevoir les vis 5x40 bassin 6x3 Figure 20 – Bassin 3 x6 5x40 5x100 Figure 21 – Consoles HOTLINE 24/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... - Page 25 Bassin largeur 3m Bassin largeur 4m bass Skimmer Skimmer Skimmer Skimmer Figure 22 – Positions des skimmers HOTLINE 25/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL...
-
Page 26: Pose Des Ferrures Et Des Profils Bois
à la mise en place des éléments d’angle du rail d’accrochage liner (vis 5x40 inox sachet C). Figure 26 – Pièce de bois dans un angle HOTLINE 26/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... -
Page 27: Pose Du Rail D'accrochage
à pouvoir le mettre en place dans les tenons de Figure 29 – Jonction des rails celles-ci HOTLINE 27/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... -
Page 28: Finiitions Sur Parois
Appliquez une bande (rouleau fournie dans votre colis étanchéité/liner) d’adhésif sur les jonctions de parois en veillant à recouvrir les têtes de vis. Figure 31 – Bande d’adhésif HOTLINE 28/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... -
Page 29: Pose Des Pièces À Sceller
Montez sur le corps du skimmer le tube gris de 325 mm, Puis, par l’extérieur du bassin, mettez en place le skimmer en veillant à bien le plaquer sur la bride de préfixation. Figure 34 – Verouillage du skimmer Verrouillez à l’aide des vis TFZ M 5x16 + écrous et rondelles. HOTLINE 29/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... -
Page 30: Les Corps De Buse De Refoulement
Lors de la pose, si vous devez rectifiez le positionnement du liner ne tirez pas celui-ci dans le rail. Dégrafez et repositionnez, ce afin d’éviter les risques de déchirures. (Celles ne sont pas prises en garantie). Vérifiez l’accrochage du liner et plus particulièrement dans les angles avant la mise en eau et durant le remplissage. Laissez en place les demies épingles le temps du remplissage. HOTLINE 30/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... -
Page 31: Le Tapis De Sol
Figure 40 – Fixage du corps de buse A ce stade, et avant de poursuivre le remplissage, il est nécessaire de réaliser l’installation du groupe de filtration. HOTLINE 31/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... -
Page 32: La Filtration
Utiliser du ruban d’étanchéité (3 à 4 tours) sur les connexions sans joints. • Seul le serrage des colliers (type cerflex) nécessite l’emploi d’un tournevis cruciforme. • Cette opération ne nécessite pas un serrage excessif. • N’oubliez pas avant le vissage d’enfiler sur le tuyau les bracelets caoutchouc destinés à recouvrir les colliers. HOTLINE 32/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... -
Page 33: Désignation Debit (En M/H) Sans Jet Orientable Aux Refoulements
Bague serrage couvercle Corps de skimmer Joint torique de couvercle Plaque de reglage avec vis Diffuseur Raccord sous skimmer Cuve Module isolement (vanne) refoulement HOTLINE 33/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... - Page 34 Figure 41 – Filtration HOTLINE 34/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL...
-
Page 35: Mise En Place Des Descentes Rigides
Vissez sous les skimmers les têtes des raccords à compression. Coupez les tubes selon le marquage correspondant à la hauteur de votre bassin. Réalisez au niveau de la coupe un léger chanfrein afin de faciliter l’emboîtement du tube dans le raccord à compression. Vérifiez que le tube soit bien en butée puis effectuez le serrage de la bague verte assurant l’étanchéité de la connexion. HOTLINE 35/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... -
Page 36: Assemblage Du Filtre
à la main puis serrer logement du couvercle. modérément à la clé à pipe de 22 afin de ne pas détériorer le joint. HOTLINE 36/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... - Page 37 à la sortie égout (waste) est normal. Pour limiter la perte d’eau, nous préconisons un pose d’une vanne 1/4 tour (non fournis). HOTLINE 37/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL...
-
Page 38: Module Pompe/Filtre & Collecteur
Vissez en sortie de pompe le raccord à visser présent dans le colis de la pompe (ne pas oublier le joint torique). Coupez à longueur un morceau de tuyau puis connectez, comme illustré, entre la sortie de pompe et la vanne 6 voies. HOTLINE 38/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... -
Page 39: Connexion Des Tuyaux
Avant la mise en route de la pompe (celle-ci ne doit en aucun cas fonctionner «à sec») assurez vous du remplissage du pré-filtre. Au besoin ouvrez celui-ci et effectuez un remplissage de celui-ci ainsi que du tuyau «skimmer» afin de faciliter l’amorçage de la pompe. Mettez la vanne six voies sur la position lavage (ceci afin d’effectuer un lavage du filtre avant la mise en service en mode filtration). HOTLINE 39/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... -
Page 40: Remplissage Et Découpes Du Liner
Figure 50 – Apposez le scond joint Puis, à l’aide d’un cutter, découpez le liner a l’intérieur des brides. Figure 52 – Découpage du liner HOTLINE 40/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... -
Page 41: Margelles
G en vissant au centre des trous oblongs. Veillez à pré-percer avant vissage à l’aide de la mèche à bois fournie (sachet J). Figure 54 – Ferrure d’angle HOTLINE 41/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... -
Page 42: Les Échelles
Assemblez l’échelle bois comme illustré, en utilisant les vis TF 5 x 60 du sachet (K) La mise en place de l’échelle bois se fait à l’aide de crochets fixés sous la margelle et des fermetures à levier fixées sur le sabot de l’échelle. Les pièces de verrouillage peuvent être d’un modèle différent que celui illustré, mais fonctionne sur le même principe HOTLINE 42/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... -
Page 43: Mise En Service Et Conseils D'utilisation
Ne pas laisser une piscine vide sans protection ; • Les échelles doivent être utilisées uniquement pour accéder ou sortir du bassin. Elles n’autorisent aucun détournement préjudiciable à la sécurité ; HOTLINE 43/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... -
Page 44: Fonctionnement Du Filtre Et De La Vanne
Plus la fréquentation de la piscine et la température sont importantes et plus il est nécessaire d’augmenter le temps de filtration. Pour une efficacité optimale de la filtration, il est nécessaire de la faire fonctionner uniquement dans la journée (entre 8h et 21h) et d’une façon générale pendant les heures de baignade (un baigneur pollue 3 m³ d’eau). HOTLINE 44/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... -
Page 45: Lavage Du Pré-Filtre & Du Filtre
Arrêter la pompe ; • Mettre la vannes 6 voies sur la position «filtration» ; • Remettre la pompe en marche. Après lavage, l’aiguille de pression doit revenir sur l’aiguille ajustable de pression nominale. HOTLINE 45/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... -
Page 46: L'utilisation Et L'entretien
Le non respect des consignes d’entretien peut engendrer des risques graves pour la santé, notamment celle des enfants. HOTLINE 46/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... -
Page 47: Mise En Hivernage Du Bassin
Nous pensons vous avoir dit l’essentiel sur l’usage et l’entretien de votre piscine, néanmoins vous trouverez de plus amples renseignements dans revues et guides spécialisés. N’hésitez-pas à les consulter. HOTLINE 47/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... -
Page 48: Traitement De L'eau
L’équilibre de l’eau de votre piscine dépend donc principalement de vous. N’hésitez pas à vous documenter mais aussi à suivre les conseils de professionnels. HOTLINE 48/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... -
Page 49: La Garantie
à la réparation du liner reconnu défectueux, sans autres dommages et intérêts. L’ensemble des composants du kit accessoires est garanti 2 ans. HOTLINE 49/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... -
Page 50: Ojets Et Limites De La Garantie
à (descente rigide) 1,2 bars. Nettoyage régulier du filtre par contre-lavage pour éviter le colmatage de la charge filtrante HOTLINE 50/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... -
Page 51: Ne Jouez Pas Avec La Sécurité
Ne sont pas pris en garantie les problèmes consécutifs à une mise en œuvre inadaptée de la pompe telle que : • Utilisation de la pompe «à sec» (absence d’eau, colmatage du pré-filtre) ; • Utilisation de la pompe sans pré-filtre. PROCOPI BWT group Les Landes d’Apigné 35653 LE RHEU cedex NE JOUEZ PAS AVEC LA SÉCURITÉ ! ! ! Mémoriser et afficher près de la piscine les numéros de premiers secours. ● Pompiers : 18 ● samu : 15 ● n° européen d’urgence : 112... - Page 52 • Appelez immédiatement du secours et suivez les conseils qui vous seront donnés ; • Remplacez les habits mouillés par des couvertures chaudes. HOTLINE 52/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL...
-
Page 53: Annexes - Éclatés Bassins
ANNEXES - ÉCLATÉS BASSINS Éclaté Bassin 3 x 6 WEVA Hauteur 1,46 Figure 61 – Éclaté bassin 3 x 6 - weva hauteur 1,46 HOTLINE 53/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL... - Page 54 Éclaté Bassin 8 x 4 WEVA Hauteur 1,46 Figure 62 – Éclaté bassin 8 x 4 - weva hauteur 1.46 HOTLINE 54/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL...
- Page 55 55/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE URBAINE BWT myPOOL...
- Page 56 Numéro de série HOTLINE 56/56 2021/01 - Indice de révision : D - Code : 97160420 PISCINE BOIS BWT myPOOL...
