Délesteur 2 sorties télé-information
a
pour compteur électromécanique
Principe de fonctionnement
Le délesteur 60052 vous permet d'optimiser votre
abonnement électrique. Il gère les dépassements
de puissance souscrite et vous permet ainsi de
souscrire un abonnement électrique minimum.
Il limite la puissance utilisée en interrompant
les circuits non prioritaires et évite ainsi le
déclenchement du disjoncteur de branchement.
Le 60052 est destiné aux installations mono-
phasées ou triphasées équipées d'un compteur
électronique. Il ne nécessite pas de réglage de
calibre. Les informations de dépassement lui sont
envoyées directement par le compteur via la
liaison télé-information.
Les sorties du 60052 sont paramétrables et sont
donc adaptées à tous les types d'installation : déles-
tage par fil pilote, contacteur à ouverture, contacteur
à fermeture.

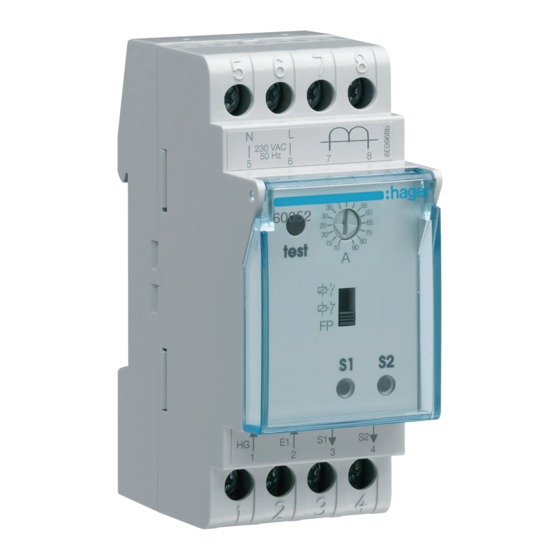

Présentation du produit :
Réglage du seuil de délestage.
1
Touche test
2
Voyants des sorties 1 et 2
3
- allumé = la sortie correspondante est délestée
- clignotant = défaut sur la sortie
(voir paragraphe Que faire si... ?).
Commutateur de sélection du type de sortie
4
- installation avec contacteur à fermeture
- installation avec contacteur à ouverture
- installation avec fil pilote.
1
a
Transformateur d'intensité
Le délesteur 60052 est livré avec un transforma-
teur d'intensité. Ce transformateur d'intensité doit
être installé sur la phase qui part du disjoncteur
de branchement. Il informe le délesteur de la
puissance totale consommée par l'installation.
Lorsque cette consommation dépasse la limite
réglée sur le potentiomètre du seuil de délestage,
un cycle de délestage est déclenché.
Le délestage
En cas de dépassement de la puissance souscrite,
FP
le délesteur effectuera un délestage tournant entre
les 2 voies. Le cycle de délestage est de 6 minutes.
Paramétrage du type de sortie
d
Les commutateurs FP permettent de définir le type
de sortie.
• sorties en mode "contacteur à
fermeture". A utiliser lorsque les
sorties commandent un contacteur
à fermeture (F ou NO).
FP
Dans ce mode :
- Délestage = Arrêt = 0 V
FP
- Marche = 230 V
• sorties en mode "contacteur à
ouverture". A utiliser lorsque les
sorties commandent un contacteur
à ouverture (O ou NF).
FP
Dans ce mode :
- Délestage = Arrêt = 230 V
- Marche = 0 V
• sorties en mode "fil pilote".
A utiliser lorsque les sorties com-
mandent des appareils à entrée fil
FP
pilote.
FP
Dans ce mode :
- Délestage = signal "arrêt".
- Compatible 6 ordres fil pilote.
Touche test
FP
Un appui sur cette touche vous permet de
lancer un essai de délestage. Cet essai consiste
à délester successivement pendant 30 secondes,
les sorties 1 et 2.
Les leds clignotent 5 fois pour vous indiquer
l'entrée en mode test puis la led correspondant
FP
à la voie délestée est allumée.
A la fin du test, toutes les leds s'éteignent.
Comment éliminer ce produit
(déchets d'équipements électriques
et électroniques).
(Applicable dans les pays de l'Union Européenne
et aux autres pays européens disposant de
systèmes
de collecte sélective).
Ce symbole sur le produit ou sa documentation indique
qu'il ne doit pas être éliminé en fin de vie avec les autres
déchets ménagers. L'élimination incontrôlée des déchets
pouvant porter préjudice à l'environnement ou à la santé
humaine, veuillez le séparer des autres types de déchets
et le recycler de façon responsable. Vous favoriserez
ainsi la réutilisation durable des ressources matérielles.
Les particuliers sont invités à contacter le distributeur
leur ayant vendu le produit ou à se renseigner auprès
de leur mairie pour savoir où et comment ils peuvent
se débarrasser de ce produit afin qu'il soit recyclé en
respectant l'environnement.
Les entreprises sont invitées à contacter leurs
fournisseurs et à consulter les conditions de leur
contrat de vente. Ce produit ne doit pas être éliminé
avec les autres déchets commerciaux.
L'entrée hors-gel
(borne 1)
Cette entrée vous permet de forcer les sorties
fil pilote en hors-gel. Vous pouvez y raccorder
un interrupteur, la sortie de votre télécommande
téléphonique etc.
Cette entrée ne fonctionne qu'en mode "fil pilote".
O
L'entrée programmation
En mode fil pilote : vous pouvez raccorder,
•
sur cette entrée, un programmateur de chauffage
par fil pilote.
Quelle que soit la consigne du programmateur,
l'ordre de délestage est prioritaire.
• En mode contacteur : ces entrées vous
permettent de faire des forçages à OFF.
Position du
Entrée
commutateur
4
230 V
Contacteur à fermeture
Contacteur à ouverture
0 V
Contacteur à fermeture
Contacteur à ouverture
Que faire si... ?
Un ou plusieurs voyants "sortie" clignotent :
•
- il y a un court-circuit sur la sortie (inversion
fil pilote/phase au niveau d'un convecteur
par exemple).
- Il y a une surconsommation sur cette sortie :
vérifiez le nombre d'appareils raccordés
sur cette sortie et leur consommation.
Appelez votre installateur électricien.
• Le voyant compteur clignote :
- la liaison télé-information n'est pas active,
vérifiez le raccordement ou appelez votre
agence EDF.
Caractéristiques techniques
Alimentation : 230 V~ +10/-15% 50 Hz
Puissance absorbée :
Pouvoir de coupure :
- en mode contact : 1 A/230 V~ en appel soit,
par exemple,10 contacteurs 25 A (2 modules)
- en mode fil pilote : 60 mA/230 V~ par sortie.
Cycle de délestage :
T° de fonctionnement :
T° stockage : -20 °C à +60 °C
Indice de protection :
Capacité de raccordement : souple : 1 à 6 mm
rigide : 1,5 à 10 mm
(borne 2)
Sorties 1 et 2
Arrêt = 0 V
Arrêt = 230 V
Marche = 230 V
Marche = 0 V
< 10 W
pour 3 sorties.
6 minutes
0 °C à +50 °C
IP 20
2
