Sensus MeiStream FS Manuel D'installation

MB 9220
Installationsanweisung
MeiStream FS
1. Produktbeschreibung: Durchflusssensor für Wärmezähler bis 90 °C
2.Verwendungszweck
MeiStream FS 90 °C / PN 16 bzw. PN 40 Durchflusssensor für Wärmezähler bis 90 °C
3. Lieferumfang: 1 Durchflusssensor; 2 Flanschdichtungen; 1 Bedienungsanleitung
4.Technische Daten: Siehe technische Datenblätter LB 4020
(http://www.sensusesaap.com)
5. Montage
5.1 Gefahrenhinweise
5.1.1 Der Durchflusssensor muss mechanisch spannungsfrei in die Rohrleitung
eingebaut werden. Verspannter Einbau kann zur Zerstörung des
Zählergehäuses führen. Dadurch tritt Wasser aus.
5.1.2 Der Rohrleitungsdruck darf nicht höher sein als die Angabe auf dem
Typenschild. Zu hoher Druck kann zu Undichtigkeiten oder zur Zerstörung des
Zählergehäuses führen.
5.2 Notwendige Werkzeuge
Je 2 Schraubenschlüssel bzw. Innensechskantschlüssel entsprechend der
Größe der verwendeten Schrauben. Unter Umständen ein geeignetes
Hebezeug.
5.3 Montagehinweise
5.3.1 Der MeiStream FS benötigt keine Ein- und Auslaufstrecke (U0D0).
5.3.2 Der Rohrleitungsquerschnitt sollte direkt vor und hinter dem Zähler nicht
abrupt reduziert bzw. erweitert werden. Alle Querschnittsänderungen sollten
mit einem Winkel <8° vorgenommen werden.
5.3.3 Jegliche Bauteile zur Durchflussregulierung (z.B. Ventile) sollten hinter dem
Zähler montiert werden.
5.3.4 Bei der Auswahl der Einbaustelle beachten Sie bitte die vorgeschriebene
Einbaulage (horizontal/vertikal)!
5.3.5 Flanschdichtungen dürfen nicht in die Rohrleitung hineinragen.
5.3.6 Vor der Installation des Zählers muss die Rohrleitung sorgfältig gespült
werden.
5.3.7 Es ist darauf zu achten, dass die Durchflussrichtung des Zählers
(Kennzeichnung auf dem Gehäuse) mit der Hauptdurchflussrichtung der
Rohrleitung übereinstimmt.
5.3.8 Nach der Installation muss die Rohrleitung langsam gefüllt werden, um
Beschädigungen des Messeinsatzes durch Druckschläge auszuschließen.
5.3.9 Die Einbaustelle sollte so gewählt werden, dass sich keine Luftblasen
im Zähler bilden können und die Rohrleitung immer vollständig gefüllt ist.
Der Durchflusssensor sollte nie an der höchsten Stelle der Rohrleitung
installiert werden.
5.3.10 Die Herstellerangabe des q soll nicht für längere Zeit überschritten werden.
p
5.3.11 Die maximale Medientemperatur soll 90 °C nicht überschreiten.
5.3.12 Der Durchflusssensor sollte vor Steinen, Sand, Magnetit und Fasern durch
einen geeigneten Filter geschützt werden.
5.3.13 Der Zähler muss durch geeignete Maßnahmen vor Druckschlägen in
der Rohrleitung geschützt werden.
5.3.14 Während des Normalbetriebes darf der Rohrleitungsdruck vor dem Zähler 0,3
bar nicht unterschreiten.
5.3.14 Messeinsatz Aus- und Einbau (nicht zulässig für Zähler im geschäftlichen
Verkehr)
• Vor dem Einbau eines neuen Messeinsatzes müssen die Dichtungssitze
und das Innere des Gehäuses auf Beschädigungen überprüft werden.
Gebrauchte Dichtungen dürfen nicht wiederverwendet werden.
• Die O-Ring Dichtung und die Formdichtung am Messeinsatz muss vor
der Montage mit lebensmitteltauglichem Fett bestrichen werden.
• Die O-Ring Dichtung muss auf den Sitz am Messeinsatz aufgezogen werden,
um Beschädigungen und damit verbundene Undichtigkeiten zu vermeiden. Sie
darf auf keinen Fall in das Gehäuse eingelegt werden.
• Beim Messeinsatzwechsel muss der neue Messeinsatz die gleiche
Zulassungsnummer wie der ausgetauschte haben.
• Der Messeinsatz muss vorsichtig ins Gehäuse eingesetzt und in den
Dichtungssitz gedrückt werden. Dabei muss die Pfeilrichtung auf dem
Deckelflansch und dem Gehäuse gleich sein.
• Die Messeinsatzschrauben werden per Hand eingeschraubt und über Kreuz
mit einem passenden Schlüssel angezogen. Bei O-Ring Dichtungen ist das
Anzugsmoment 40Nm (M12) bzw. 160Nm (M16).
• Um Manipulationen vorzubeugen, sollte eine Schraube durch eine
Nutzerplombe gegen das Gehäuse gesichert werden.
6. Ablesung
Bei der Ablesung des Zählers werden volle Kubikmeter durch schwarze Zahlenrollen
oder Zeiger angezeigt. Teile von Kubikmetern werden durch rote Zahlenrollen oder
Zeiger angezeigt. Siehe Beispiel.
7.Wartung und Reinigung
Unter normalen Betriebsbedingungen arbeitet der Zähler wartungsfrei. Bei Bedarf
kann bei Geräten im nicht geschäftlichen Verkehr der Messeinsatz aus dem Gehäuse
entfernt und gereinigt werden. Für die Reinigung dürfen keine Chemikalien,
Hochdruckreiniger oder scharfkantigen Werkzeuge verwendet werden.
www.sensus.com MB 9220 INT4 - 0001
info.int@sensus.com
info.de@sensus.com
8. Transport

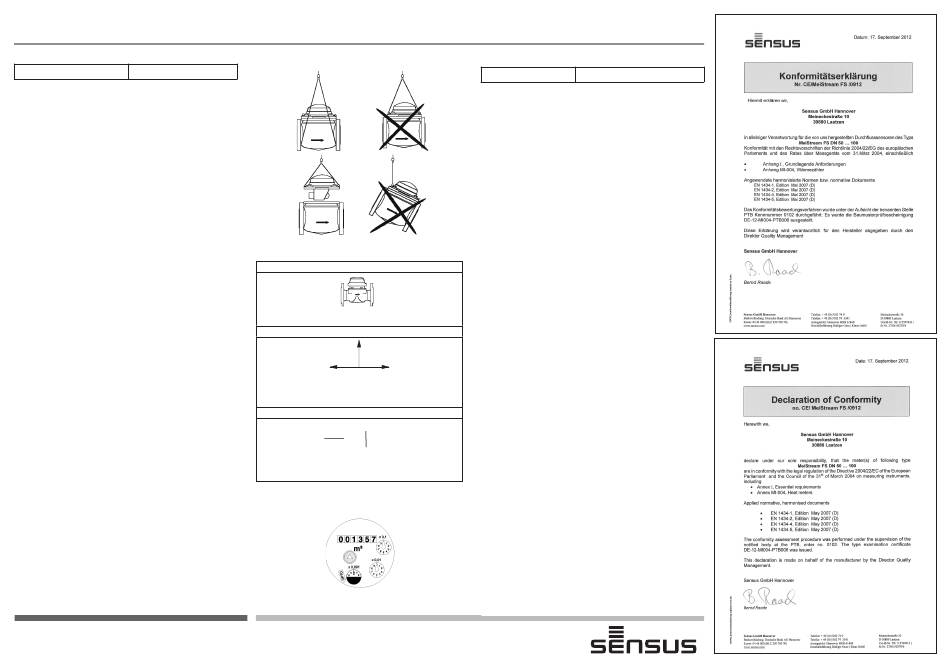

9. Einbaulagen / Orientation
Bauart / Type
MeiStream FS
Zählerkopf / Register
Upwards or
sideways
Nach oben oder
zur Seite
Rohrleitung / Pipe
horizontal vertikal
horizontal vertical
DN 50 ... 100
Installation instructions
MeiStream FS
1. Product description: Flow sensor for heat meters up to 90 °C
2. Applications
MeiStream FS 90 °C / PN 16 or PN 40 Flow sensor for heat meters up to 90 °C
3. Included in the delivery: 1 Flow sensor; 2 Gaskets; 1 Manual
4. Technical data: Refer to the technical data sheets LB 4020
(http://www.sensusesaap.com)
5. Installation instructions
5.1 Safety tips
5.1.1 No mechanical stresses may be exerted on the flow sensor when installed in
the pipeline. The pipeline flanges must align with the meter flanges and the
distance between the flanges must match the meter body length.
Mis-alignment stresses can cause the meter body or flanges to crack. When
the pipeline is under pressure this can cause flooding.
5.1.2 The flow sensor must not be subjected to pressures higher than the pressure
rating printed on the meter. Too high pressure can cause leaks or burst the meter
body.
5.2 Installation Tools
Two spanners for the corresponding size of bolts used are necessary.
Hoisting devices may be required, depending on the weight of the meter and
the installation conditions.
5.3 Installation instructions
5.3.1 The MeiStream FS does not need any straight upstream or downstream pipe.
5.3.2 The pipe diameter should not be abruptly reduced or expanded directly
upstream or downstream the meter. All diameter changes should be done
with an angle <8° related to the pipe centre.
5.3.3 All flow regulating devices (eg. Valves, PRV's) shall be installed downstream
of the meter
5.3.4 When choosing an installation site, consider the meter orientation (horizontal/
vertical)!
5.3.5 Gaskets must not protrude into the pipeline or be mis-aligned.
5.3.6 The pipeline must be thoroughly flushed before installing the meter to
prevent damage from debris.
5.3.7 The flow direction of the meter (arrow on the meter body) must correspond
with the flow direction in the pipeline.
5.3.8 After installation of the meter, the pipeline must be filled with water very
slowly to prevent the meter being damaged by surges. Filling the pipe too
rapidly can cause air / water surges which can destroy the meter insert.
5.3.9 The installation site should be chosen to prevent air bubbles collecting in
the meter and the pipeline must always be completely filled with water.
Installation of a meter at the highest point in a pipeline must be avoided.
5.3.10 The manufacturer's q value must not be exceeded for extended periods.
p
5.3.11 The maximum medium temperature of 90 °C shall not be exceeded.
5.3.12 The meter should be protected from stones, sand and fibrous material with a
suitable strainer or filter.
5.3.13 The meter must be protected from pressure surges.
5.3.14 During operation always an upstream pressure of 0.3 bar must be ensured.
5.3.15 Exchanging the measuring insert (when used for billing national regulations
must be followed)
• Before the installation of a replacement measuring insert the the inside surface
of the body, especially the sealing areas of the O-ring must be checked for
damage. A new O-ring must be used.
• The O-ring and the lip seal must be lubricated with grease approved for use
with potable water before installation into the meter body.
• To avoid damaging the O-ring when installing a meter insert, the O-ring must
first be fitted onto the cover flange and then pushed into the meter body. If the
O-ring is fitted into the body first, it can be pinched when fitting the meter insert
and cause leaks.
• When installing the measuring insert into the meter body make sure that the
direction of the arrow on the head flange aligns with the arrow on the meter
body.
• The screws fixing the measuring insert in the body shall be screwed hand tight
and then tightened crosswise with an Allen key. The recommended torque is
40 Nm (M12) or 160 Nm (M16).
• With meters used for billing at least one screw of the measuring insert shall be
sealed against the meter body after the exchange to avoid tampering.
6. Reading
The black digits on the roller counter indicate whole cubic metres. Parts of a cubic
metre are indicated by the red sweep hands. Please see example:
7. Maintenance and cleaning
Under normal conditions the meter is maintenance free. If required the measuring
insert can be removed and cleaned (when used for billing national regulations must
be followed). Chemicals, sharp objects or high-pressure cleaners must not be used
for cleaning.
