Sommaire des Matières pour promethean AV124

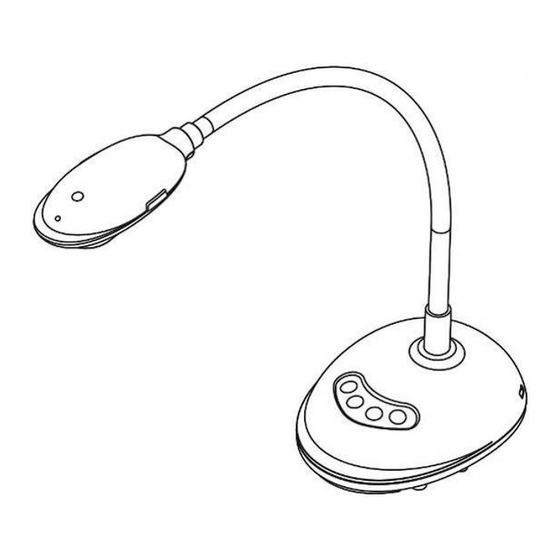

- Page 1 AV124 Caméra à documents Manuel de l’utilisateur - Français [Important] Pour télécharger la dernière version du logiciel ou manuel utilisateur, veuillez visiter, http://prometheanplanet.com/support...
-
Page 2: Table Des Matières
Chapitre 4 Installation et Connexions ............11 Schéma du système ................. 11 Se Connecter à un ordinateur ............11 Se Connecter à Promethean ActivBoard ......... 11 Pour le monter sur le bureau ............12 Installation du logiciel d’application ..........12 Chapitre 5 Débuter l’utilisation .............. - Page 3 6.4.3 Réglage Caméra ................26 6.4.4 Options ..................... 27 6.4.5 Laps de Temps (Paramètres Rafale) ..........28 Utilisateur MAC................. 29 6.5.1 Menu principal .................. 29 6.5.2 Outils d’annotation ................30 6.5.3 Réglage Caméra ................32 6.5.4 Options ..................... 33 6.5.5 Laps de Temps (Paramètres Rafale) ..........34 Chapitre 7 Descriptions des fonctions principales - Utilisateur Windows ..
- Page 4 Chapitre 8 Descriptions des fonctions principales - Utilisateur MAC ..45 Je voudrais afficher une image en direct.......... 45 Je voudrais optimiser l’image ............45 Je voudrais utiliser la mise au point automatique ......45 Je voudrais ajuster la luminosité ............45 Je voudrais allumer/éteindre la lampe ..........
-
Page 5: Informations Sur Les Droits D'auteur
Promethean Ltd. La copie, reproduction ou transmission de ce fichier n’est pas permis sans la licence fournie par Promethean Ltd., à moins que la copie de ce fichier ne soit faite que pour une sauvegarde après l’achat de ce produit. -
Page 6: Chapitre 1 Instructions De Sécurité
Chapitre 1 Instructions de sécurité Respectez toujours les instructions de sécurité lors de la configuration et de l’utilisation de la Document Camera : Ne pas placer la Caméra à documents dans une position inclinée. N’installez pas la Caméra à documents sur un chariot, un support ou une table instable. -
Page 7: Précautions
Précautions Avertissement : Afin réduire tout risque d’incendie ou d’électrocution, n’exposez pas cet appareil à la pluie ou à l’humidité. Note Risques de décharge électrique Attention : Pour réduire tout risque de choc électrique, veuillez ne pas enlever le couvercle ou l’arrière. -
Page 8: Chapitre 2 Contenu De L'emballage
Chapitre 2 Contenu de l’emballage Guide de démarrage Guide de Référence AV124 rapide Rapide du Logiciel Adaptateur de Câble USB microscope Français -... -
Page 9: Chapitre 3 Présentation D'ensemble Du Produit
Chapitre 3 Présentation d’ensemble du produit 1. Voyant 5. Col de cygne indicateur 4. Bouton d’AF 2. Microphone 3. Objectif 6. Panneau de configuration 3.1 Description de l’indicateur LED 1. Active l’image, et un voyant DEL s’allumera 2. Affiche l’image, et un voyant DEL s’allumera 3. -
Page 10: Opération Position Relative
3.2 Opération Position relative PROJECTEUR 3.3 Utilisation correcte Français -... -
Page 11: Utilisation Incorrecte
3.4 Utilisation incorrecte Français -... -
Page 12: Chapitre 4 Installation Et Connexions
Chapitre 4 Installation et Connexions 4.1 Schéma du système Câble USB ORDINATEUR 4.2 Se Connecter à un ordinateur Voir la photo ci-dessus 4.3 Se Connecter à Promethean ActivBoard PROJECTEUR Câble USB Câble VGA Câble USB ORDINATEUR Français -... -
Page 13: Pour Le Monter Sur Le Bureau
Longueur de vis = 5 mm + épaisseur de base (H1) Vis M4 (P = 0,7) 4.5 Installation du logiciel d’application Après avoir installé le logiciel d’image Promethean, vous pouvez utiliser les fonctions suivantes : Contrôler le AV124. Capturer et enregistrer des images. -
Page 14: Pour Installer Avec Windows Os
4.5.2 Pour Installer avec Windows OS 4.5.2.1 Insérez le CD du logiciel dans votre ordinateur. 4.5.2.2 Le programme d’installation du logiciel démarre automatiquement. Veuillez sélectionner [ActiView] pour commencer la progression de l’installation. 4.5.2.3 Veuillez suivre les instructions à l’écran et appuyez sur [Next] pour la prochaine étape. - Page 15 4.5.2.4 Appuyez sur [Yes] pour créer un raccourci ActiView™ sur votre bureau. 4.5.2.5 Une fois l’installation terminée, appuyez sur le bouton [Finish] puis redémarrez le système. Français -...
-
Page 16: Pour Installer Avec Mac
4.5.3 Pour Installer avec MAC 4.5.3.1 Désactiver la fonction de vérification du logiciel : En raison de la limitation du système MAC, veuillez désactiver la vérification du logiciel en suivant les étapes suivantes. Si le réglage a été désactivé, Veuillez passer à... - Page 17 3. Cliquez sur le verrou dans le coin inférieur gauche pour déverrouiller le panneau, et entrez le nom d’utilisateur et mot de passe de l’administrateur 4. Cliquez sur [Anywhere] dans la figure ci-dessous Français -...
- Page 18 4.5.3.2 Insérez le CD du logiciel dans votre ordinateur. 4.5.3.3 Cliquez sur l’icône de CD lorsqu’elle apparaît. 4.5.3.4 Allez dans le dossier MAC. Cliquez sur [ActiView] pour lancer l’assistant d’installation et suivez les instructions à l’écran à travers le processus d’installation.
- Page 19 4.5.3.6 Cliquez sur [Install] pour continuer. 4.5.3.7 Entrez votre nom d’utilisateur et mot de passe, puis cliquez sur [Install Software]. 4.5.3.8 Cliquez sur [Continue Installation] pour continuer. Français -...
- Page 20 4.5.3.9 Cliquez sur [Restart] pour finir l’installation du logiciel. Français -...
-
Page 21: Chapitre 5 Débuter L'utilisation
Chapitre 5 Débuter l’utilisation <Note> Vérifiez au préalable que le câble USB est connecté et le logiciels ActiView™ est installé. Référez vous au Chapitre 4 Installation et Connexions dans ce manuel de l’utilisateur. MISE AU POINT Câble USB 1. Double Cliquez sur l’icône pour ouvrir le logiciel ActiView™. -
Page 22: Chapitre 6 Menu De Fonction
Chapitre 6 Menu de fonction 6.1 Description des fonctions du panneau de contrôle <Note> Les fonctions ci-dessous sont listées par ordre alphabétique Descriptions des fonctions Ajuste automatiquement l’image pour avoir une meilleur luminosité AUTO TUNE et performance de mise au point. CAPTURER Capturez l’image à... -
Page 23: Vignettes (Fenêtre De L'image Sauvegardée)
6.3 Vignettes (Fenêtre de l’image sauvegardée) Active / Désactive Vignette Vignette de l’image de la vidéo sauvegardée ou image capturée (sera affiché comme s’il s’agit d’une vidéo) Sauvegarde la vidéo qui a été édité Sauvegarder dans un nouveau fichier Changez le dossier de stockage Supprimer un fichier... -
Page 24: Utilisateur Windows
6.4 Utilisateur WINDOWS 6.4.1 Menu principal LAMP (LAMPE) : AUTO TUNE (AUTO TUNE) : Lampe Allumée/Éteinte Optimisation de l’image PREVIEW (APERÇU) : OPTIONS (OPTIONS) : Afficher des images en direct Régler le format d’enregistrement MAIN (PRINCIPAL) : Ouvrez le menu de fonction BRIGHTNESS (LUMINOSITÉ) : principale, et appuyez sur le Ajuste la luminosité... -
Page 25: Outils D'annotation
6.4.2 Outils d’annotation Icône Description Cliquez Outil du pointeur pour ouvrir les outils d’annotation. Outil du Laser Insérer du texte Gomme (marques claires de l’outil de dessin à main levée) Tracez une ligne Dessiner une ellipse Tracez un rectangle Effacer Outil de dessin à... - Page 26 Dupliquer : Faire une copie de l’objet de dessin Couper : Couper l’objet dessiné Copier : Copiez l’objet dessiné Coller : Collez l’objet dessiné Effacer : Supprimer l’objet dessiné Mettre au premier plan : Mettre l’objet dessiné à l’avant Envoyer à l’arrière : Mettre l’objet dessiné à...
-
Page 27: Réglage Caméra
6.4.3 Réglage Caméra Contrôler l’image en direct via l’interface de réglages de la caméra. Cliquez pour ouvrir l’interface des paramètres de la Caméra. 1. Point Auto : Ajuster la meilleure longueur focale. 2. Mains libre AF : Ajuster automatiquement la meilleure longueur focale. 3. -
Page 28: Options
6.4.4 Options Cliquez pour ouvrir le menu Options. 1. Réglage Usine : Activez la réinitialisation aux paramètres usine. 2. Langue : Réglez la langue. 3. Type de compression Vidéo : Réglez le format d’enregistrement. <Note> Veuillez sélectionnez [Enable Video Compression] avant de configurer. -
Page 29: Laps De Temps (Paramètres Rafale)
6.4.5 Laps de Temps (Paramètres Rafale) Cliquez pour ouvrir le menu Laps de Temps. Indiquez un nom de fichier. Réglez l’heure de début. Régler l’intervalle de capture et le moment de la capture. Français -... -
Page 30: Utilisateur Mac
6.5 Utilisateur MAC 6.5.1 Menu principal AUTO TUNE (AUTO TUNE) : Ajuste automatiquement l’image pour LAMP (LAMPE) : Allumer/Éteindre la lampe. avoir une meilleur luminosité et performance de mise au point. OPTIONS (OPTIONS) : Sélection du mode de compression PREVIEW (APERÇU) : vidéo et de la source audio. -
Page 31: Outils D'annotation
6.5.2 Outils d’annotation Descriptions des Cliquez Icône fonctions pour ouvrir les outils d’annotation Outil du pointeur Outil du Laser Insérer du texte Gomme (marques claires de l’outil de dessin à main levée) Tracez une ligne Dessiner une ellipse Tracez un rectangle Effacer Outil de dessin à... - Page 32 ▼ Cliquez sur l’icône « » en haut à droite de l’objet de dessiné Dupliquer : Faire une copie de l’objet de dessin Couper : Couper l’objet dessiné Copier : Copiez l’objet dessiné Coller : Collez l’objet dessiné Effacer : Supprimer l’objet dessiné Mettre au premier plan : Mettre lvobjet dessiné...
-
Page 33: Réglage Caméra
6.5.3 Réglage Caméra Contrôler l’image en direct via l’interface de réglages de la Caméra. Cliquez pour ouvrir l’interface des paramètres de la Caméra. 1. Point Auto : Ajuster la meilleure longueur focale. 2. Mains libre AF : Ajuster automatiquement la meilleure longueur focale. 3. -
Page 34: Options
6.5.4 Options Cliquez pour ouvrir le menu Options. 1. Réglage Usine : Activez la réinitialisation aux paramètres usine. 2. Type de compression Vidéo : Réglez le format d’enregistrement. . Activer Enregistrement Audio : Activer l’enregistrement audio de l’appareil et régler la source audio. Français -... -
Page 35: Laps De Temps (Paramètres Rafale)
6.5.5 Laps de Temps (Paramètres Rafale) Cliquez pour ouvrir le menu Laps de Temps. Indiquez un nom de fichier. Réglez l’heure de début. Régler l’intervalle de capture et le moment de la capture. Français -... -
Page 36: Chapitre 7 Descriptions Des Fonctions Principales - Utilisateur Windows
Chapitre 7 Descriptions des fonctions principales - Utilisateur Windows Je voudrais afficher une image en direct 1. Pressez pour afficher une image en direct. Je voudrais optimiser l’image 1. Appuyez sur Je voudrais utiliser la mise au point automatique 1. Fonctionnement automatique : Pressez pour ouvrir le menu avancé, et cliquez sur pour ouvrir l’interface des paramètres de la caméra, et... -
Page 37: Je Voudrais Saisir Des Images
Je voudrais saisir des images 1. Pressez pour capturer des images. [Note] Les images capturées seront affichés dans la zone des vignettes/onglets. J’aimerais enregistrer des vidéos 1. Pressez pour ouvrir l’outil d’enregistrement. <Note> Pressez pour modifier les paramètres y compris le format d’enregistrement et audio. -
Page 38: Je Voudrais Figer Des Images
B. Définir l’heure de début C. Mettre en place le laps de temps [Note] Les images capturées seront affichés dans la zone des vignettes/onglets. 7.10 Je voudrais figer des images 1. Appuyez sur pour figer l’image courante à l’écran. 7.11 Je voudrais annoter l’image en direct 1. -
Page 39: Je Voudrais Ajouter Du Texte À L'image En Direct
5. Sélectionnez la transparence. 6. Ajouter une annotation à l’image en direct. <Note> Vous pouvez cliquer pour capturer des images si elles sont des images en direct. Vous pouvez cliquer sur [SAVE] ou [SAVE AS] pour enregistrer les fichiers s’ils sont des fichiers d’image ouverts de la Miniature. -
Page 40: Je Voudrais Ajuster L'objet De Dessin
5. Cliquez sur l’objet et sélectionnez la couleur du texte. 6. Cliquez sur l’objet et sélectionnez la transparence. 7. Cliquez sur l’objet et sélectionnez la police et la taille. <Note> Vous pouvez cliquer pour capturer des images si elles sont des images en direct. Vous pouvez cliquer sur [SAVE] ou [SAVE AS] pour sauvegarder les fichiers s’ils sont des fichiers d’image. -
Page 41: Je Voudrais Utiliser Le Mode Masque
ajuster la taille de l’objet. 3. Cliquez sur l’objet, puis cliquez sur l’icône « triangle inversé » en haut à droite de l’objet ou un clic de droite sur l’objet pour ouvrir le menu de fonctionnement. Veuillez-vous référer à 6.4.2 Annotation pour plus d’informations sur le menu. -
Page 42: Je Voudrais Gérer Les Fichiers D'image Sauvegardés
7.16 Je voudrais gérer les fichiers d’image sauvegardés 7.16.1 Sauvegarder dans un nouveau fichier 1. Tout d’abord, double-cliquez sur le fichier de l’image ou de l’image dans la fenêtre « Onglet » sur le côté gauche de l’écran. 2. Cliquez sur [Save as] pour afficher la fenêtre «... -
Page 43: Je Voudrais Insérer Une Photo Dans Ms-Word
2. Cliquez sur [Get Picture] pour capturez les photos des images en directe et insérera les fichiers en utilisation affiché sur la figure en haut à droite. 7.17.2 Je voudrais insérer une photo dans MS-Word <Note> Pour Windows Office 2003 ou versions ultérieures, veuillez utiliser la fonction avec OneNote. -
Page 44: Je Voudrais Changer Le Réglage De L'av124 Et Puis Capturer Une Photo Dans Ms-Word
7.17.3 Je voudrais changer le réglage de l’AV124 et puis capturer une photo dans MS-Word <Note> Pour Windows Office 2003 ou versions ultérieures, veuillez utiliser la fonction avec OneNote. 1. Cliquez sur [Insert/Picture/From Scanner or Camera] dans MS-Word. 2. Sélectionnez [Document Camera] et cliquez sur [Custom Insert]. - Page 45 4. Appuyez sur [Setting]. Lorsque la fenêtre Paramètres de la caméra apparaît, l’image en direct peut être ajustée. 5. Pressez sur [Capture] pour saisir des images dans MS-Word. 6. Appuyez sur [Cancel] pour quitter. Français -...
-
Page 46: Chapitre 8 Descriptions Des Fonctions Principales - Utilisateur Mac
Chapitre 8 Descriptions des fonctions principales - Utilisateur MAC Je voudrais afficher une image en direct Pressez pour afficher l’image en direct. Je voudrais optimiser l’image Appuyez sur Je voudrais utiliser la mise au point automatique 1. Fonctionnement automatique : Pressez pour ouvrir l’interface des paramètres de la caméra, et sélectionnez «... -
Page 47: Je Voudrais Saisir Des Images
Je voudrais saisir des images Pressez pour capturer des images. [Note] Les images capturées seront affichés dans la zone des vignettes/onglets. Je voudrais saisir des images en continu Pressez pour ouvrir le réglage du mode rafale. Cliquez sur [OK] après le réglage. -
Page 48: Je Voudrais Ajouter Des Annotations Textuelles Aux Images
Marquer ou annoter l’image affichée. <Note> Vous pouvez cliquer pour capturer des images si elles sont des images en direct. Vous pouvez cliquer sur [SAVE] ou [SAVE AS] pour enregistrer les fichiers s’ils sont des fichiers d’image ouverts de la Miniature. -
Page 49: J'aimerais Enregistrer Des Vidéos
<Note> Vous pouvez cliquer pour capturer des images si elles sont des images en direct. Vous pouvez cliquer sur [SAVE] ou [SAVE AS] pour sauvegarder les fichiers s’ils sont des fichiers d’image. 8.12 J’aimerais enregistrer des vidéos Pressez pour ouvrir l’outil d’enregistrement. <Note>... -
Page 50: Je Voudrais Utiliser Le Mode Accentuer
8.14 Je voudrais utiliser le mode accentuer Pressez pour ouvrir le mode accentuer. Vous pouvez utiliser la souris pour modifier directement la longueur et la largeur du bloc. Pressez à modifier la forme et la transparence du bloc. ... -
Page 51: Modifier L'emplacement De L'accès Aux Fichiers
Après avoir entré « nom de fichier », cliquez sur [Save] pour terminer la sauvegarde. 8.15.2 Modifier l’emplacement de l’accès aux fichiers Cliquez sur [Directory] , la fenêtre « Ouvrir » s’affiche. Après avoir sélectionné l’emplacement du dossier, cliquez sur [Choose] pour modifier le dossier pour la sauvegarde des photos la prochaine fois. -
Page 52: Chapitre 9 Se Connecter Au Microscope
Chapitre 9 Se connecter au microscope 1 Montez l’adaptateur de microscope sur le microscope. <Note> Veuillez sélectionner un adaptateur approprié pour le microscope. L’adaptateur pour microscope est utilisable pour les ouvertures de Ø 28 mm. 2 Connectez l’objectif avec l’adaptateur du microscope 3 Si l’image n’est pas claire 3.1. -
Page 53: Chapitre 10 Dépannage
Chapitre 10 Dépannage Ce chapitre décrit les problèmes que vous pouvez rencontrer lors de l’utilisation de AV124. Si vous avez des questions, veuillez vous référer aux chapitres relatifs et suivre toutes les solutions suggérées. Si le problème existe toujours, veuillez entrer en contact avec notre distributeur ou centre de service.
