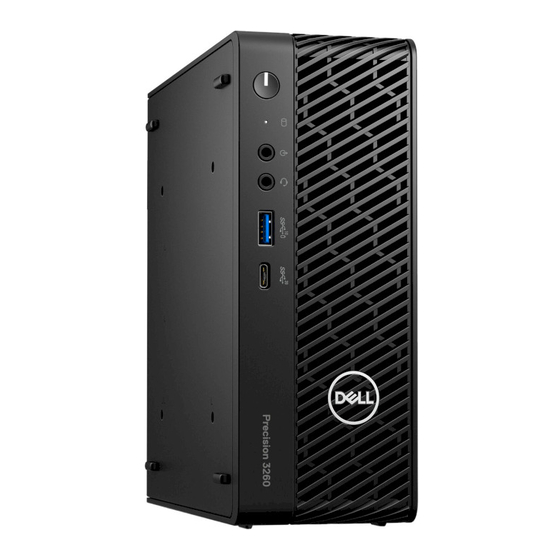

Dell Precision 3260 Compact Manuel D'entretien
Masquer les pouces
Voir aussi pour Precision 3260 Compact:
- Configuration et spécifications (23 pages) ,
- Guide d'installation (24 pages)
Manuels Connexes pour Dell Precision 3260 Compact
Sommaire des Matières pour Dell Precision 3260 Compact
- Page 1 Precision 3260 Compact Manuel d’entretien Modèle réglementaire: D16U Type réglementaire: D16U001 Mars 2022 Rév. A00...
-
Page 2: Remarques, Précautions Et Avertissements
© 2022 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et les autres marques commerciales mentionnées sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques commerciales de leurs propriétaires respectifs. -
Page 3: Table Des Matières
Après une intervention à l’intérieur de votre ordinateur..................... 9 BitLocker...................................9 Chapitre 2: Retrait et installation de composants................11 Outils recommandés................................11 Liste des vis................................... 11 Principaux composants de l’ordinateur Precision 3260 Compact................. 12 Panneau latéral..................................14 Retrait du panneau latéral............................. 14 Installation du panneau latéral............................16 Assemblage du disque dur..............................18 Retrait de l’assemblage de disque dur de 2,5 pouces....................18... - Page 4 Retrait de la carte de montage............................ 40 Installation de la carte de montage..........................41 Carte Dell Ultra-Speed Drive..............................42 Retrait du lecteur Dell Ultra Speed..........................42 Installation du disque Dell Ultra Speed........................44 Carte graphique................................... 46 Retrait de la carte graphique............................46 Installation de la carte graphique..........................47 Module d’E/S (en option)..............................
- Page 5 Effacement des mots de passe système et de configuration du BIOS................86 Chapitre 5: Dépannage........................87 Diagnostics Dell SupportAssist de vérification des performances système avant démarrage........87 Exécution de la vérification des performances système avant démarrage SupportAssist........87 Voyants de diagnostic du système............................87 Récupération du système d’exploitation..........................
-
Page 6: Chapitre 1: Intervention À L'intérieur De Votre Ordinateur
N’effectuez que les opérations de dépannage et réparations autorisées ou formulées par l’équipe d’assistance technique Dell. Les dommages causés par une personne non autorisée par Dell ne sont pas couverts par votre garantie. Consultez les consignes de sécurité fournies avec le produit ou à l’adresse www.dell.com/... -
Page 7: Instructions Relatives À La Sécurité
énergie et la densité plus élevée en avant, la protection ESD est une préoccupation croissante. Suite à la plus grande densité de semi-conducteurs dans les produits Dell les plus récents, ils sont dorénavant plus sensibles aux décharges électrostatiques que tout autre précédent produit Dell. -
Page 8: Kit Esd D'intervention Sur Site
un choc électrostatique et génère immédiatement les symptômes « No POST/No Video » (Aucun POST, Aucune vidéo) et émet un signal sonore pour notifier d'une mémoire manquante ou non fonctionnelle. ● Intermittentes Les pannes intermittentes représentent environ 80 % des pannes liées aux décharges électrostatiques. Le taux élevé... -
Page 9: Transport Des Composants Sensibles
● Transport de composants sensibles – Avant de transporter des composants sensibles aux décharges électrostatiques, comme des pièces de rechange ou des pièces devant être retournées à Dell, il est impératif de placer ces pièces dans des sacs antistatiques pour garantir un transport en toute sécurité. - Page 10 Pour plus d’informations sur ce sujet, reportez-vous à l’article de la base de connaissances Dell : Mise à jour du BIOS sur les systèmes Dell avec BitLocker activé...
-
Page 11: Chapitre 2: Retrait Et Installation De Composants
Retrait et installation de composants REMARQUE : En fonction de la configuration que vous avez commandée, les images présentées dans ce document peuvent être différentes de votre ordinateur. Outils recommandés Les procédures dans ce document peuvent nécessiter les outils suivants : ●... -
Page 12: Principaux Composants De L'ordinateur Precision 3260 Compact
Type de vis Quantité Image de vis Carte système M3x4 M2x4 Support de haut-parleur M3x4 Antenne interne M3x3 Principaux composants de l’ordinateur Precision 3260 Compact L’image suivante illustre les principaux composants de l’ordinateur Precision 3260 Compact. Retrait et installation de composants... - Page 13 Retrait et installation de composants...
-
Page 14: Panneau Latéral
REMARQUE : Dell fournit la liste des composants et leurs numéros de référence pour la configuration système d’origine achetée. Ces pièces sont disponibles en fonction des garanties achetées par le client. Contactez votre agent commercial Dell pour connaître les options d’achat. - Page 15 Retrait et installation de composants...
-
Page 16: Installation Du Panneau Latéral
Étapes 1. Desserrez la vis moletée (nº 6-32) qui fixe le capot latéral à l’ordinateur. 2. Faites glisser le panneau latéral vers l’avant de l’ordinateur, puis retirez-le de l’ordinateur. Installation du panneau latéral Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À... - Page 17 Retrait et installation de composants...
-
Page 18: Étapes Suivantes
Étapes 1. Alignez le panneau latéral avec les rainures sur l’ordinateur. 2. Faites glisser le panneau latéral dans le châssis vers l’avant de l’ordinateur. 3. Serrez la vis moletée (nº 6-32) pour fixer le capot latéral à l’ordinateur. Étapes suivantes 1. -
Page 19: Installation De L'assemblage De Disque Dur De 2,5 Pouces
Étapes 1. Couchez l'ordinateur sur le côté, le côté gauche étant tourné vers le haut. 2. Appuyez sur les pattes de dégagement situées sur le support du disque dur et faites-le glisser pour le débrancher de son connecteur sur la carte système. 3. -
Page 20: Carte Sans Fil
Étapes 1. Alignez et placez l’assemblage du disque dur dans son logement sur l’ordinateur. 2. Faites glisser l’ensemble de disque dur dans le connecteur situé sur le carte système jusqu’à ce qu’il s’enclenche en place. Étapes suivantes 1. Installez le panneau latéral. - Page 21 À propos de cette tâche L’/Les image(s) suivante(s) indique(nt) l’emplacement de la carte sans fil et illustre(nt) la procédure de retrait. Étapes 1. Couchez l'ordinateur sur le côté, le côté gauche étant tourné vers le haut. 2. Retirez la vis (M2x3) qui fixe la protection de la carte sans fil à la carte système. 3.
-
Page 22: Installation De La Carte Sans Fil
7. Faites glisser la carte sans fil et retirez-la de son logement. Installation de la carte sans fil Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche L’/Les image(s) suivante(s) indique(nt) l’emplacement de la carte sans fil et illustre(nt) la procédure d’installation. Retrait et installation de composants... -
Page 23: Haut-Parleur
Étapes 1. Connectez les câbles des antennes à la carte sans fil. Le tableau suivant indique les couleurs des câbles d’antenne correspondant à la carte WLAN de votre ordinateur. Tableau 2. Code couleur des câbles des antennes Connecteurs sur la Couleur des câbles de Marquage sérigraphie carte sans fil... -
Page 24: Installation Du Haut-Parleur
Étapes 1. Déconnectez le câble du haut-parleur de son connecteur situé sur la carte système. 2. Dégagez le câble des haut-parleurs du guide d’acheminement situé sur l’assemblage du ventilateur. 3. Appuyez sur la patte de dégagement et soulevez le haut-parleur et le câble pour le retirer de la carte système. Installation du haut-parleur Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. -
Page 25: Ventilateur Du Processeur
Étapes 1. Alignez et insérez le haut-parleur dans son logement et appuyez dessus jusqu’à enclencher la patte de dégagement. 2. Acheminez le câble du haut-parleur par le guide d’acheminement sur l’assemblage du ventilateur. 3. Connectez le câble du haut-parleur au connecteur de la carte système. Étapes suivantes 1. -
Page 26: Installation Du Ventilateur Du Processeur
Étapes REMARQUE : Dégagez le câble du haut-parleur du guide d’acheminement situé sur le ventilateur du processeur. Appuyez sur les languettes bleues situées de part et d’autre du ventilateur du processeur, puis faites glisser le ventilateur pour le dégager de l’ordinateur et retournez-le. 2. - Page 27 Étapes 1. Branchez le câble du ventilateur au connecteur de la carte système et retournez-le. 2. Appuyez sur la patte de dégagement du ventilateur du processeur et placez-le sur l’ordinateur de façon à l’enclencher en place. REMARQUE : Acheminez le câble des haut-parleurs par les guides d’acheminement situés sur l’assemblage du ventilateur. Étapes suivantes 1.
-
Page 28: Barrette De Mémoire
Barrette de mémoire Retrait des modules de mémoire Prérequis 1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur. 2. Retirez le panneau latéral. 3. Retirez le ventilateur du processeur. À propos de cette tâche L’/Les image(s) suivante(s) indique(nt) l’emplacement des modules de mémoire et illustre(nt) la procédure de retrait. -
Page 29: Installation Des Modules De Mémoire
REMARQUE : Si vous avez des difficultés à le retirer, déplacez-le doucement d’avant en arrière pour le dégager de son emplacement. Installation des modules de mémoire Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À... -
Page 30: Retrait Du Disque Ssd M.2 2230 (Logement 1)
Étapes suivantes 1. Installez le ventilateur du processeur. 2. Installez le panneau latéral. 3. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur. SSD M.2 Retrait du disque SSD M.2 2230 (logement 1) Prérequis 1. -
Page 31: Installation Du Disque Ssd Pcie M.2 2230 (Logement 1)
Installation du disque SSD PCIe M.2 2230 (logement 1) Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement du disque SSD et fournissent une représentation visuelle de la procédure d’installation. Étapes 1. -
Page 32: Retrait Du Disque Ssd M.2 2280 (Logement 1)
Retrait du disque SSD M.2 2280 (logement 1) Prérequis 1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur. 2. Retirez le panneau latéral. 3. Retirez le ventilateur du processeur. 4. Retirez la carte de montage. -
Page 33: Retrait Du Disque Ssd M.2 2230 (Logement 2)
À propos de cette tâche Les images suivantes indiquent l’emplacement du disque SSD et fournissent une représentation visuelle de la procédure d’installation. Étapes 1. Alignez l’encoche du disque SSD M.2 2280 avec la languette du logement de carte M.2 sur la carte système. 2. -
Page 34: Installation Du Disque Ssd M.2 2230 (Logement 2)
À propos de cette tâche L’/Les image(s) suivante(s) indique(nt) l’emplacement du disque SSD et illustre(nt) la procédure de retrait. Étapes 1. Couchez l'ordinateur sur le côté, le côté gauche étant tourné vers le haut. 2. Retirez la vis (M2x3.5) qui fixe le disque SSD 2230 à la carte système. 3. -
Page 35: Retrait Du Disque Ssd M.2 2280 Pcie (Logement 2)
Étapes 1. Alignez l’encoche du disque SSD 2230 avec la languette du logement de carte M.2 sur la carte système. 2. Faites glisser le disque SSD 2230 dans le logement de carte M.2 situé sur la carte système. 3. Remettez en place la vis (M2x3.5) qui fixe le disque SSD 2230 à la carte système. 4. -
Page 36: Installation Du Disque Pcie Ssd M.2 2280 (Logement 2)
À propos de cette tâche L’/Les image(s) suivante(s) indique(nt) l’emplacement du disque SSD et illustre(nt) la procédure de retrait. Étapes 1. Couchez l'ordinateur sur le côté, le côté gauche étant tourné vers le haut. 2. Retirez la vis (M2x3.5) qui fixe le disque SSD 2280 à la carte système. 3. -
Page 37: Support De Carte De Montage
Étapes 1. Alignez l’encoche du disque SSD M.2 2280 avec la languette du logement de carte M.2 sur la carte système. 2. Faites glisser le disque SSD 2280 dans le logement de carte M.2 situé sur la carte système. 3. Remettez en place la vis (M2x3.5) qui fixe le disque SSD 2280 à la carte système. 4. - Page 38 À propos de cette tâche L’/Les image(s) suivante(s) indique(nt) l’emplacement du support de la carte de montage et illustre(nt) la procédure de retrait. Étapes 1. Couchez l'ordinateur sur le côté, le côté gauche étant tourné vers le haut. 2. Retirez les deux vis (M3x5) qui fixent le support de carte de montage au châssis. 3.
-
Page 39: Installation Du Support De Carte De Montage
Installation du support de carte de montage Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche L’/Les image(s) suivante(s) indique(nt) l’emplacement du support de carte de montage et illustre(nt) la procédure d’installation. Retrait et installation de composants... -
Page 40: Carte De Montage
Étapes 1. Alignez les trous de vis du support de la carte de montage avec ceux sur le châssis. 2. Remettez en place les deux vis (M3x5) qui fixent le support de carte de montage au châssis. Étapes suivantes 1. Installez le panneau latéral. -
Page 41: Installation De La Carte De Montage
Étapes 1. Couchez l'ordinateur sur le côté, le côté gauche étant tourné vers le haut. 2. Ouvrez le loquet de retenue PCI. 3. Faites glisser et retirez la carte de montage hors de l’ordinateur. 4. Insérez le support PCIe et fermez le loquet de retenue PCI. Installation de la carte de montage Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. -
Page 42: Carte Dell Ultra-Speed Drive
2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur. Carte Dell Ultra-Speed Drive Retrait du lecteur Dell Ultra Speed Prérequis 1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur. - Page 43 À propos de cette tâche L’/Les image(s) suivante(s) illustre(nt) la procédure de retrait du lecteur Dell Ultra Speed. Étapes 1. Couchez l'ordinateur sur le côté, le côté gauche étant tourné vers le haut. 2. Ouvrez le loquet de retenue PCI.
-
Page 44: Installation Du Disque Dell Ultra Speed
3. Faites glisser le lecteur Dell Ultra Speed le long des bords de la carte de montage pour le dégager de la carte de montage. 4. Retirez le lecteur Dell Ultra Speed de la carte de montage. 5. Faites glisser le support PCIe dans son emplacement sur l'ordinateur. - Page 45 1. Ouvrez le loquet de retenue PCI. 2. Faites glisser le support PCIe pour le retirer de l’ordinateur. 3. Faites glisser le lecteur Dell Ultra Speed dans le logement sur la carte de montage jusqu’à ce qu’il s’enclenche pour le remettre en place.
-
Page 46: Carte Graphique
Étapes suivantes 1. Installez le panneau latéral. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur. Carte graphique Retrait de la carte graphique Prérequis 1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur. -
Page 47: Installation De La Carte Graphique
Étapes 1. Tirez et ouvrez le loquet de retenue PCI. 2. Faites glisser la carte graphique le long des bords de la carte de montage pour la dégager de la carte de montage. Installation de la carte graphique Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À... -
Page 48: Module D'e/S (En Option)
2. Installez le ventilateur du processeur. 3. Installez le panneau latéral. 4. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur. Module d’E/S (en option) Retrait du module d’E/S en option Prérequis 1. Suivez la procédure décrite dans la section Avant d’intervenir à... -
Page 49: Installation Du Module D'e/S En Option
Étapes 1. Couchez l'ordinateur sur le côté, le côté gauche étant tourné vers le haut. 2. Retirez les deux vis (M3x3) qui fixent le module d’E/S en option au châssis. REMARQUE : Le type de vis diffère en fonction du type de module d’E/S utilisé. 3. -
Page 50: Pile Bouton
Étapes 1. Insérez un tournevis à tête plate dans le support du module d’E/S factice en option. 2. Poussez sur le support pour le libérer du châssis. 3. Branchez le câble du module d’E/S au connecteur situé sur la carte système. 4. -
Page 51: Installation De La Pile Bouton
3. Retirez la carte de montage. 4. Retrait du module d’E/S en option REMARQUE : Le retrait de la pile bouton rétablit les valeurs par défaut des paramètres du programme d’installation du BIOS. Avant de retirer la pile bouton, il est recommandé de noter les paramètres du programme d’installation du BIOS. À... -
Page 52: Dissipateur De Chaleur
Étapes 1. Insérez la pile bouton dans son socket avec le pôle positif (+) vers le haut, puis appuyez dessus pour l’emboîter. 2. Mettez l’ordinateur en position relevée. Étapes suivantes 1. Installez le module de la carte d’E/S en option. 2. - Page 53 REMARQUE : Pour assurer un refroidissement maximal du processeur, ne touchez pas les zones de transfert de chaleur du dissipateur de chaleur. La graisse sur les doigts peut réduire les capacités de transfert de chaleur de la graisse thermoconductible. L’/Les image(s) suivante(s) indique(nt) l’emplacement du dissipateur de chaleur et illustre(nt) la procédure de retrait. Étapes 1.
-
Page 54: Installation Du Dissipateur De Chaleur
Installation du dissipateur de chaleur Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche REMARQUE : Si vous remplacez le processeur ou l’assemblage ventilateur et dissipateur de chaleur, utilisez la graisse thermique fournie dans le kit pour garantir la conductivité... - Page 55 Étapes 1. Alignez les trous de vis du dissipateur de chaleur avec ceux de la carte système. 2. Serrez les trois vis imperdables dans l’ordre séquentiel (1 -> 2 -> 3) pour fixer le dissipateur de chaleur à la carte système. 3.
-
Page 56: Module Intercalaire
3. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur. Module intercalaire Retrait du module intercalaire Prérequis 1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur. 2. Retirez le panneau latéral. -
Page 57: Processeur
Étapes 1. Alignez et remettez en place le module intercalaire sur la carte système. 2. Remettez en place la vis (M3x5) qui fixe le module intercalaire à la carte système. 3. Branchez le câble flexible plat SATA au connecteur de la carte système et fermez le loquet. Étapes suivantes 1. - Page 58 Étapes 1. Abaissez le levier de dégagement, puis écartez-le du processeur pour le dégager de la languette de fixation. 2. Déployez complètement le levier de dégagement et ouvrez le cache du processeur. PRÉCAUTION : Lorsque vous retirez le processeur, ne touchez pas les broches à l’intérieur du socket et veillez à ce qu’aucun objet ne tombe sur ces broches.
-
Page 59: Installation Du Processeur
Installation du processeur Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement du processeur et fournissent une représentation visuelle de la procédure d’installation : Retrait et installation de composants... -
Page 60: Carte Système
Étapes 1. Vérifiez que le levier de dégagement du socket du processeur est entièrement déployé en position ouverte. REMARQUE : Le coin de la broche 1 du processeur comporte un triangle à aligner sur le triangle situé sur le coin de la broche 1 du socket du processeur. - Page 61 1. Connecteur PCIe du disque SSD M.2 2230/2280 (logement 2. Pile bouton SSD 1) 3. Connecteur de port vidéo (en option) 4. Connecteur USB Type-C 5. Connecteur SATA, câble flexible plat 6. Connecteur de port série du clavier et de la souris 7.
- Page 62 Retrait et installation de composants...
-
Page 63: Installation De La Carte Système
Étapes 1. Retirez la vis unique (M3x4) qui fixe le support du haut-parleur à la carte système. 2. Soulevez le support du haut-parleur pour le retirer de la carte système. 3. Retirez les quatre vis (M3x4) qui fixent la carte système au châssis. 4. - Page 64 1. Connecteur PCIe du disque SSD M.2 2230/2280 (logement 2. Pile bouton SSD 1) 3. Connecteur de port vidéo (en option) 4. Connecteur USB Type-C 5. Connecteur SATA, câble flexible plat 6. Connecteur de port série du clavier et de la souris 7.
- Page 65 Retrait et installation de composants...
- Page 66 Étapes 1. Alignez les trous de vis de la carte système avec ceux du châssis. 2. Remettez en place les 3 vis qui fixent la carte système au châssis. 3. Remettez en place les 3 vis qui fixent la carte système au châssis. 4.
-
Page 67: Antenne Interne
Antenne interne Retrait de l’antenne interne (emplacement 1) Prérequis 1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur. 2. Retirez le panneau latéral. 3. Retirez l’assemblage de disque dur. 4. Retirez la carte sans fil. -
Page 68: Retrait De L'antenne Interne (Emplacement 2)
6. Installez la carte de montage. 7. Installez les modules de mémoire. 8. Installez le ventilateur du processeur. 9. Installez le haut-parleur. 10. Installez la carte sans fil. 11. Installez l’assemblage du disque dur. 12. Installez le panneau latéral. 13. Suivez la procédure décrite dans la section Après une intervention à... -
Page 69: Retrait De L'antenne Sma : Emplacement 3
4. Connectez les câbles des antennes à la carte sans fil. 5. Placez le support de carte sans fil pour fixer les câbles de l'antenne. 6. Alignez l’encoche de la carte sans fil avec la languette située sur le logement de cette dernière. Insérez la carte sans fil dans le connecteur situé... -
Page 70: Installation De L'antenne Sma : Emplacement 3
Installation de l’antenne SMA : emplacement 3 Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche L’image suivante indique l’emplacement de l’antenne SMA et fournit une représentation visuelle de la procédure d’installation. Étapes 1. -
Page 71: Chapitre 3: Pilotes Et Téléchargements
Pilotes et téléchargements Pour dépanner, télécharger ou installer des pilotes, il est recommandé de lire l’article de la base de connaissances Dell 000123347 intitulé « Forum aux questions Pilotes et téléchargements ». Pilotes et téléchargements... -
Page 72: Chapitre 4: Configuration Du Bios
Configuration du BIOS PRÉCAUTION : Sauf si vous êtes un utilisateur expert, ne modifiez pas les paramètres du programme de configuration du BIOS. Certaines modifications peuvent empêcher l’ordinateur de fonctionner correctement. REMARQUE : Selon votre ordinateur et les appareils installés, les éléments répertoriés dans la présente section n’apparaîtront pas forcément. -
Page 73: Options De Configuration Du Système
REMARQUE : Il est recommandé d’éteindre l’ordinateur s’il est sous tension. Ce menu contient les périphériques à partir desquels vous pouvez démarrer, y compris l’option de diagnostic. Les options du menu de démarrage sont les suivantes : ● Disque amovible (si disponible) ●... -
Page 74: Présentation Générale
Tableau 4. Options de configuration du système : Menu Informations système (suite) Présentation générale Technologie 64 bits Indique si la technologie 64 bits est utilisée. Informations sur la mémoire Mémoire installée Affiche la quantité totale de mémoire système installée. Mémoire disponible Affiche la quantité... -
Page 75: Configuration Usb
Tableau 6. Options de configuration du système : menu Périphériques intégrés (suite) Périphériques intégrés Audio Activer l’audio Permet d’activer ou de désactiver le contrôleur audio intégré. Par défaut : toutes les options sont activées. Configuration USB ● Permet d’activer ou de désactiver l’amorçage à partir d’appareils de stockage de masse USB connectés au port USB externe. -
Page 76: Connexion
Tableau 8. Options de configuration du système : menu Affichage Écran Luminosité de l’affichage Luminosité lors du fonctionnement sur Permet de définir la luminosité de l’écran lorsque le système fonctionne sur batterie. batterie Luminosité lors de l’alimentation secteur Permet de définir la luminosité de l’écran lorsque le système fonctionne sur l’alimentation secteur. -
Page 77: Interrupteur Du Capot
Par défaut, l’option Activer la sortie de veille par périphérique USB est désactivée. Éveil système lors de la connexion à une Lorsque cette option est activée, la connexion d’une station d’accueil USB-C Dell sort station d’accueil Dell USB-C le système de l’état de veille, de veille prolongée ou hors tension. - Page 78 Tableau 11. Options de configuration du système : menu Sécurité (suite) Sécurité Effacer Permet d’effacer les informations sur le propriétaire du module TPM, puis de rétablir le TPM à son état par défaut. Par défaut, l’option Effacer est désactivée. Dérivation PPI pour les commandes Contrôle l’interface PPI du module TPM.
-
Page 79: Verrouillage De La Configuration Par L'administrateur
Activer le rétablissement des PSID non admin Contrôle l’accès au rétablissement des ID de sécurité physique (PSID) des disques durs NVMe à partir de l’invite Dell Security Manager. Par défaut, cette option est désactivée. Tableau 13. Options de configuration du système : menu Restauration de mise à jour Restauration de mise à... - Page 80 Par défaut, cette option est activée. Seuil de récupération automatique du Contrôle le flux de démarrage automatique pour la console système d’exploitation Dell SupportAssist System Resolution, ainsi que pour l’outil de récupération du système d’exploitation Dell. Par défaut, la valeur du seuil est réglée sur 2.
- Page 81 Tableau 16. Options de configuration du système : menu Comportement préalable au démarrage (suite) Comportement préalable au démarrage Avertissements et erreurs Permet d’activer ou de désactiver l’action à effectuer lorsqu’un avertissement ou une erreur survient. Par défaut, l’option Invite en cas d’avertissements et d’erreurs est activée. Avertissements USB-C Activer les messages d’avertissement de la Par défaut, cette option est activée.
-
Page 82: Mise À Jour Du Bios
à chaque redémarrage. Si la clé de récupération n’est pas connue, cela peut provoquer une perte de données ou une réinstallation du système d’exploitation non nécessaire. Pour plus d’informations sur ce sujet, voir l’article : https://www.dell.com/support/article/sln153694 Configuration du BIOS... -
Page 83: Mise À Jour Du Bios Dans Linux Et Ubuntu
Pour plus d’informations, voir l’article 000124211 de la base de connaissances, à l’adresse www.dell.com/support. Mise à jour du BIOS dans Linux et Ubuntu Pour mettre à jour le BIOS du système sur un ordinateur équipé de Linux ou Ubuntu, consultez l’article de la base de connaissances 000131486 sur www.dell.com/support. -
Page 84: Mot De Passe Système Et De Configuration
● Une clé USB utilisant le système de fichiers FAT32 (il est inutile que la clé soit de démarrage). ● Le fichier exécutable du BIOS que vous avez téléchargé à partir du site Web de support Dell et copié à la racine de la clé USB. -
Page 85: Attribution D'un Mot De Passe Système Ou De Configuration
Attribution d’un mot de passe système ou de configuration Prérequis Vous pouvez attribuer un nouveau Mot de passe système ou admin uniquement lorsque le statut est en Non défini. À propos de cette tâche Pour entrer dans la configuration du système, appuyez sur F12 immédiatement après la mise sous tension ou un redémarrage. Étapes 1. -
Page 86: Effacement Des Paramètres Cmos
Effacement des mots de passe système et de configuration du BIOS À propos de cette tâche Pour effacer les mots de passe du système ou du BIOS, contactez le support technique Dell comme indiqué sur le site www.dell.com/ contactdell. REMARQUE : Pour en savoir plus sur la réinitialisation des mots de passe Windows ou d’application, consultez la documentation... -
Page 87: Chapitre 5: Dépannage
Les diagnostics SupportAssist (également appelés diagnostics système) vérifient entièrement le matériel. Les diagnostics Dell SupportAssist de vérification des performances système avant démarrage sont intégrés au BIOS et démarrés par le BIOS en interne. Les diagnostics du système intégrés offrent un ensemble d’options pour des appareils ou des groupes de périphériques particuliers, vous permettant de : ●... - Page 88 Remettez en place la carte périphérique Flash SPI système. irrécupérable Défaillance du processeur ● Exécutez l’outil Dell SupportAssist/ Dell Diagnostics. ● Si le problème persiste, remplacez la carte système. Échec de la carte système ● Mettez à jour le BIOS avec (endommagement du BIOS ou la version la plus récente.
-
Page 89: Récupération Du Système D'exploitation
à son état d’origine. Vous pouvez également le télécharger à partir du site Web de support Dell pour dépanner et corriger votre ordinateur s’il ne parvient pas à démarrer à partir du système d’exploitation principal à cause de défaillances logicielles ou matérielles. -
Page 90: Options De Support De Sauvegarde Et De Récupération
Il est recommandé de créer un lecteur de récupération pour dépanner et résoudre les problèmes qui peuvent se produire avec Windows. Dell propose plusieurs options de restauration du système d’exploitation Windows sur votre PC Dell. Pour plus d’informations, voir la... -
Page 91: Chapitre 6: Obtenir De L'aide Et Contacter Dell
Obtenir de l’aide et contacter Dell Ressources d’aide en libre-service Vous pouvez obtenir des informations et de l’aide sur les produits et services Dell en utilisant ces ressources en libre-service : Tableau 22. Ressources d’aide en libre-service Ressources d’aide en libre-service...
