Sommaire des Matières pour Audiovox CNP2000UCA

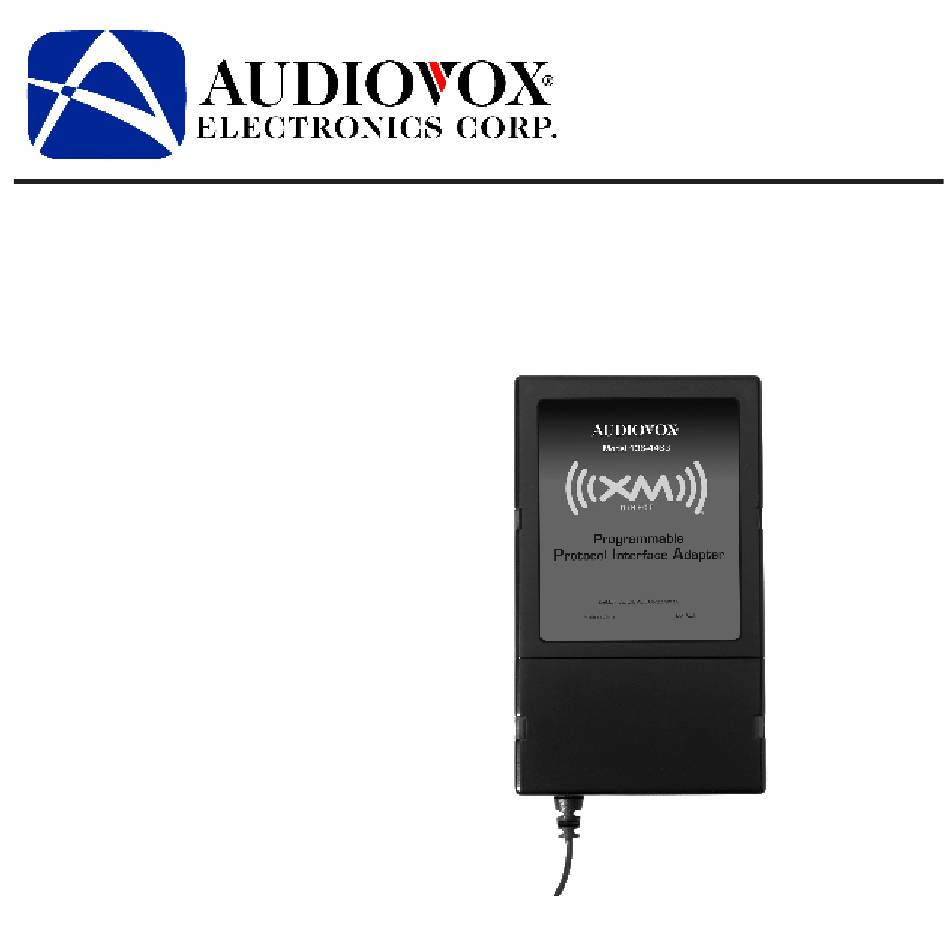

- Page 1 PROTOCOL INTERFACE ADAPTER and XM DIRECT 2 TUNER CNP2000UCA “Compatible with Satellite Ready Car Stereos” Installation Guide...
-
Page 2: Table Des Matières
Table of Contents Table of Contents ....................2 Introduction & Installation Overview ............3 Installation Basics ..................4 Installation Planning ................. 4 Antenna Installation ................4 Cable Routing ..................5 Tools Required ..................6 Installation Procedure ..............6 Completing Activation ................8 XM Satellite Radio Operation .............. -
Page 3: Introduction & Installation Overview
Introduction & Installation Overview Thank you for purchasing the AUDIOVOX Protocol Interface Adapter for satellite radio ready car stereo head units. The Protocol Interface Adapter allows you to adapt a satellite radio ready car stereo to receive XM Satellite Radio service. -
Page 4: Installation Basics
Installation Basics Note: Before installation, your PIA must have the proper radio model protocol downloaded. Please see an authorized dealer for programming of your PIA. When choosing a location to mount the components, care must be taken not to interfere with any of the vehicles existing systems. Good installation prac- tices should be observed when mounting components to avoid any vibration, movement or rattling after installation. -
Page 5: Cable Routing
2. If the vehicle has roof racks or skid ribs, it may be necessary to mount the antenna off-center. 3. If the vehicle roof does not provide sufficient metal surface area then the antenna can be mounted on the metal trunk lid at least 4” from the rear window. -
Page 6: Tools Required
2. For antenna mounting locations at the front or middle of the roof, the cable can be routed down along the door jam and into the car. In some cars, the cable may be brought into the vehicle through the grommet in the door jam which carries the power window and power lock wires. - Page 7 Step 2 Connect the cable into the PIA. Plug the other end of the cable into the head unit adapter. Read your cable installation manual for proper installation to your specific head unit. Step 3 Start your car and turn on your unit to confirm that the XM Direct system is properly connected.
-
Page 8: Completing Activation
Step 5 Return the car stereo head unit back to its original location in the dash board, be careful with cables that you just installed so that they do not unplug or get kinked by the head unit. Note: If you had removed screws to pull the car stereo head unit out please screw those back in. -
Page 9: Xm Satellite Radio Operation
XM Satellite Radio Operation Please refer to the “XM tuner control features” section of your cassette, CD or mobile video receiver manual for instructions on operating your XM satellite radio service. XM Radio ID 1. During XM Satellite Radio reception, press the Seek button to select “CHANNEL 0. -
Page 10: Troubleshooting
Troubleshooting No Sound • Adjust the volume control of the head unit. • Make sure that all of the cables between the PIA and the head unit and the tuner are securely plugged in. Advisory Message When a problem occurs with the XM Direct system, an error message will be indicated on the display of the head unit. -
Page 11: Off Air
• No action is required. OTHER SYMPTOMS Should any problem persist after you have made the following checks, call Audiovox for help at 1-800-645-4994 on any business day, between 9 A.M. and 5:30P.M., EST and ask for Technical Support. - Page 12 12 MONTH LIMITED WARRANTY CNP2000UCA PROGRAMMABLE INTERFACE ADAPTER AUDIOVOX ELECTRONICS CORPORATION (the Company) warrants to the original retail purchaser of this product that should under normal use and conditions, be proven defective in material or workmanship within 12 months from the date of original purchase, such defect(s) will be repaired or replaced with new or reconditioned product (at the Company’s option) without charge...
-
Page 13: Warranty
This Warranty gives you specific legal rights and you may also have other rights which vary from state to state. U.S.A. : AUDIOVOX ELECTRONICS CORPORATION, 150 MARCUS BLVD., HAUPPAUGE, NEW YORK 11788 • 1-800-645-4994 CANADA : CALL 1-800-645-4994 FOR LOCATION OF WARRANTY STATION... -
Page 14: Product Registration
PRODUCT REGISTRATION Thank you for purchasing an Audiovox product. We pride ourselves on the quality and reliability of all our electronic products but if you ever need service or have a question, our customer service staff stands ready to help. - Page 15 ADAPTADOR DE INTERFAZ DE CONEXIONES Y XM DIRECT 2 TUNER CNP2000UCA “Compatible con satélite preperados estéreos de vehículos” Guía de instalación...
- Page 16 Índice Índice ........................16 Introducción y descripción general de la instalación ......17 Información básica sobre la instalación ..........18 Planificación de la instalación ............... 18 Instalación de la antena ..............18 Enrutado de cables ................19 Herramientas requeridas ..............20 Procedimiento de instalación ............
-
Page 17: Introducción Y Descripción General De La Instalación
Introducción y descripción general de la instalación Gracias por comprar el Adaptador de interfaz de protocolo AUDIOVOX para estéreos de vehículos que cuentan con radio satelital. El Adaptador de interfaz de protocolo permite adaptar un estéreo de vehículo que tiene radio satelital para que reciba servicios de Radio Satelital XM. -
Page 18: Información Básica Sobre La Instalación
Información básica sobre la instalación Nota: Antes de la instalación, el adaptador PIA debe tener el modelo de radio correcto. Consulte un distribuidor autorizado para la programación del adaptador PIA. Al elegir la ubicación para montar los componentes, se debe tener cuidado para no interferir con los sistemas existentes de los vehículos. -
Page 19: Enrutado De Cables
2. Si el vehículo tiene portaequipaje o soportes, es necesario montar la antena fuera del centro. 3. Si el techo del vehículo no cuenta con un área de metal suficiente entonces la antena se puede montar en la tapa del baúl, al menos a 10 cm de la ventana trasera. -
Page 20: Herramientas Requeridas
2. Para montar la antena en la parte delantera o central del techo, puede enrutar el cable hacia abajo a través del parante de la puerta, dentro del vehículo. En algunos vehículos, el cable se puede extender por el vehículo a través de la arandela en el parante de la puerta que tiene la ventana eléctrica y los cables de la traba eléctrica. - Page 21 Paso 2 Conecte el cable al adaptador PIA. Conecte el otro extremo del cable al adap- tador de la unidad. Lea el manual de instalación de cables para una correcta instalación de la unidad específica. Paso 3 Encienda el vehículo y la unidad para comprobar que el sistema XM Direct esté...
-
Page 22: Cómo Completar La Activación
Paso 5 Coloque la unidad del estéreo en su ubicación original en el tablero; tenga cuidado con los cables que recientemente instaló a fin de que no se desco- necten ni se doblen. Nota: Si quitó los tornillos para extraer la unidad del estéreo, vuelva a ajustarlos. -
Page 23: Funcionamiento De La Radio Satelital Xm
Funcionamiento de la Radio Satelital XM Consulte la sección “Funciones de control del Sintonizador XM” en el cassette, CD o manual del receptor de video móvil para obtener más instrucciones sobre cómo funciona el servicio de radio satelital XM. ID de Radio XM 1. -
Page 24: Resolución De Problemas
Resolución de problemas No hay sonido • Ajuste el control de volumen de la unidad. • Asegúrese de que todos los cables entre el adaptador PIA, la unidad y el sintonizador estén correctamente conectados. Mensaje de advertencia Si ocurre un problema con el Sistema Direct XM, aparecerá un mensaje de error en la pantalla de la unidad. -
Page 25: Fuera De Aire
OTROS SÍNTOMAS En caso de que continúen los problemas después de realizar las siguien- tes comprobaciones, comuníquese con Audiovox al 1-800-645-4994 para obtener asistencia en cualquier día comercial, entre las 9 a.m. y las 5:30 p.m., hora estándar del este (EE. UU.) y solicite soporte técnico. -
Page 26: Garantía
GARANTÍA LIMITADA DE 12 MESES CNP2000UCA ADAPTADOR DE INTERFAZ PROGRAMABLE AUDIOVOX ELECTRONICS CORPORATION (la Empresa) garantiza al comprador original de este producto que, en caso de que en condiciones normales de uso este producto o alguna de sus partes presente defectos materiales o de fabricación dentro de los 12 meses de la fecha original de compra, se reparará... - Page 27 Esta garantía le otorga derechos específicos además de cualquier otro derecho que le pudiera corresponder que variarán según el estado en el que resida. EE. UU.: AUDIOVOX ELECTRONICS CORPORATION, 150 MARCUS BLVD., HAUPPAUGE, NEW YORK 11788 • 1-800-645-4994 CANADÁ: LLAME AL 1-800-645-4994 PARA ACCEDER AL DEPARTAMENTO DE GARANTÍAS DE SU ÁREA...
- Page 28 REGISTRACIÓN DE PRODUCTOS Gracias por comprar un producto Audiovox. Estamos orgullosos de la calidad y confiabilidad de todos nuestros productos electrónicos; no obstante, si alguna vez necesita servicios o tiene una pregunta, el personal de atención al cliente está listo para ayudarlo. Comuníquese con nosotros a través de www.
- Page 29 ADAPTATEUR DE PROTOCOLE D’INTERFACE ET XM DIRECT 2 TUNER CNP2000UCA “ Compatible avec les stéréos de voiture pretes par satellite de voiture” Guide d’installation...
- Page 30 Table des matières Table des matières ....................30 Introduction & vue d’ensemble de l’installation ........31 Information de base pour l’installation ..........32 Planification de l’installation ..............32 Installation de l’antenne ..............32 Diagramme de câblage ............... 33 Outils requis .................... 34 Procédure d’installation ..............
-
Page 31: Introduction & Vue D'ensemble De L'installation
Introduction et vue d’ensemble de l’installation Merci de vous être procuré l’adaptateur de protocole d’interface (API) AUDIOVOX pour recevoir la radio par satellite dans les appareils stéréo de voiture. L’API vous permettra de recevoir les services de radio par satellite XM dans votre appareil stéréo de voiture. -
Page 32: Information De Base Pour L'installation
Information de base pour l’installation Note: Avant l’installation il vous faut télécharger le protocole du modèle de radio approprié pour votre API. Prière de faire programmer votre API par un distributeur autorisé. Au moment de choisir un endroit pour monter les différentes pièces, il faut faire attention à... -
Page 33: Diagramme De Câblage
2. Si le véhicule a un porte-bagages de toit ou des barres antidérapantes il peut ne pas être possible de monter l’antenne au centre. 3. Si le toit du véhicule n’a pas assez de superficie métallique, l’antenne peut être montée sur le couvercle de coffre à au moins 10 cm (4 po) de la fenêtre arrière. -
Page 34: Outils Requis
2. Pour monter l’antenne à l’avant ou au milieu du toit, le câble peut être acheminé le long du montant de porte et jusque dans le véhicule. Dans certaines voitures, le câble peut être acheminé jusqu’à l’intérieur du véhicule par la gaine du montant de porte qui retient les câbles de a fenêtre et du verrou électriques. - Page 35 Étape 2 Reliez le câble à L’API. Branchez l’autre extrémité du câble à l’adaptateur de l’unité centrale. Lisez votre manuel d’installation de câble pour l’installation adéquate à votre unité centrale spécifique. Étape 3 Démarrez votre voiture et allumez votre unité pour confirmer que le système XM Direct est branché...
-
Page 36: Achever L'activation
Étape 5 Remettez l’unité centrale d’autoradio stéréo à sa place originelle dans le tab- leau de bord, en faisant attention que les câbles que vous venez d’installer ne se débranchent pas ou ne soient pas tordus par l’unité centrale. Note : Si vous avez dû... -
Page 37: Opération Du Radio Satellite Xm
Opération du Radio satellite XM Veuillez vous remettre à la section « caractéristiques des commandes du syntoniseur XM » de votre cassette, CD ou manuel de récepteur vidéo mobile pour les instructions de fonctionnement de votre service radio satellite XM satellite. -
Page 38: Dépannage
Dépannage Pas de son • Ajustez le contrôle du volume de l’unité centrale. • Assurez-vous que tous les câbles entre l’API, l’unité centrale et le syntoniseur soient branchés avec fermeté. Message d’avertissement Quand il survient un problème avec le système Direct XM, un message d’erreur apparaîtra sur l’affichage de l’unité... -
Page 39: Dépannage (Suite)
• Aucune intervention de votre part. AUTRES PROBLÈMES Si vous continuez à avoir des problèmes après avoir fait les vérifications suivantes, appelez Audiovox pour demander de l’aide 1-800-645-4994, tout jour ouvrable, entre 9h00 et 17h30, heure de l’est, et demandez le service de Support technique. -
Page 40: Garantie
GARANTIE LIMITÉE DE 12 MOIS CNP2000UCA ADAPTATEUR INTERFACE PROGRAMMABLE AUDIOVOX ELECTRONICS CORPORATION (l’entreprise) garantit à l’acheteur d’origine de ce produit qu’en cas de défectuosité de l’appareil ou de l’une de ses parties dans des conditions normales d’utilisation, au niveau des matériaux ou de la main d’œuvre et dans les 12 mois de la date d’achat d’origine, un tel... - Page 41 également avoir d’autres droits qui varient d’un état à l’autre. É.-U. : AUDIOVOX ELECTRONICS CORPORATION, 150 MARCUS BLVD., HAUPPAUGE, NEW YORK 11788 • 1-800-645-4994 CANADA : COMPOSEZ LE 1-800-645-4994 POUR CONNAÎTRE L’EMPLACEMENT D’UNE STATION DE GARANTIE...
-
Page 42: Enregistrement Du Produit
ENREGISTREMENT DU PRODUIT Merci de vous être procuré un article Audiovox. Nous sommes fiers de la qualité et fiabilité de nos produits électroniques. Si vous avez besoin de service ou de conseil, notre service après-vente est prêt à vous aider.
