4.5.3 LP 8/10-31T: Procédure d'installation standard
Pour installer un boîtier d'extension de batterie, reportez-vous à la section 4.5.4.
En cas d'installation de 2, 3 ou 4 onduleurs fonctionnant en parallèle, reportez-vous à la section 4.5.5.
Les numéros entre (parenthèses) font référence à figures 12 (onduleur) et 12a (convertisseur trimono) de la section 5.1.
1
2
3
4
5
6
7
8
voir 6.3-4
voir 4.5.5 / 7.3
9
10

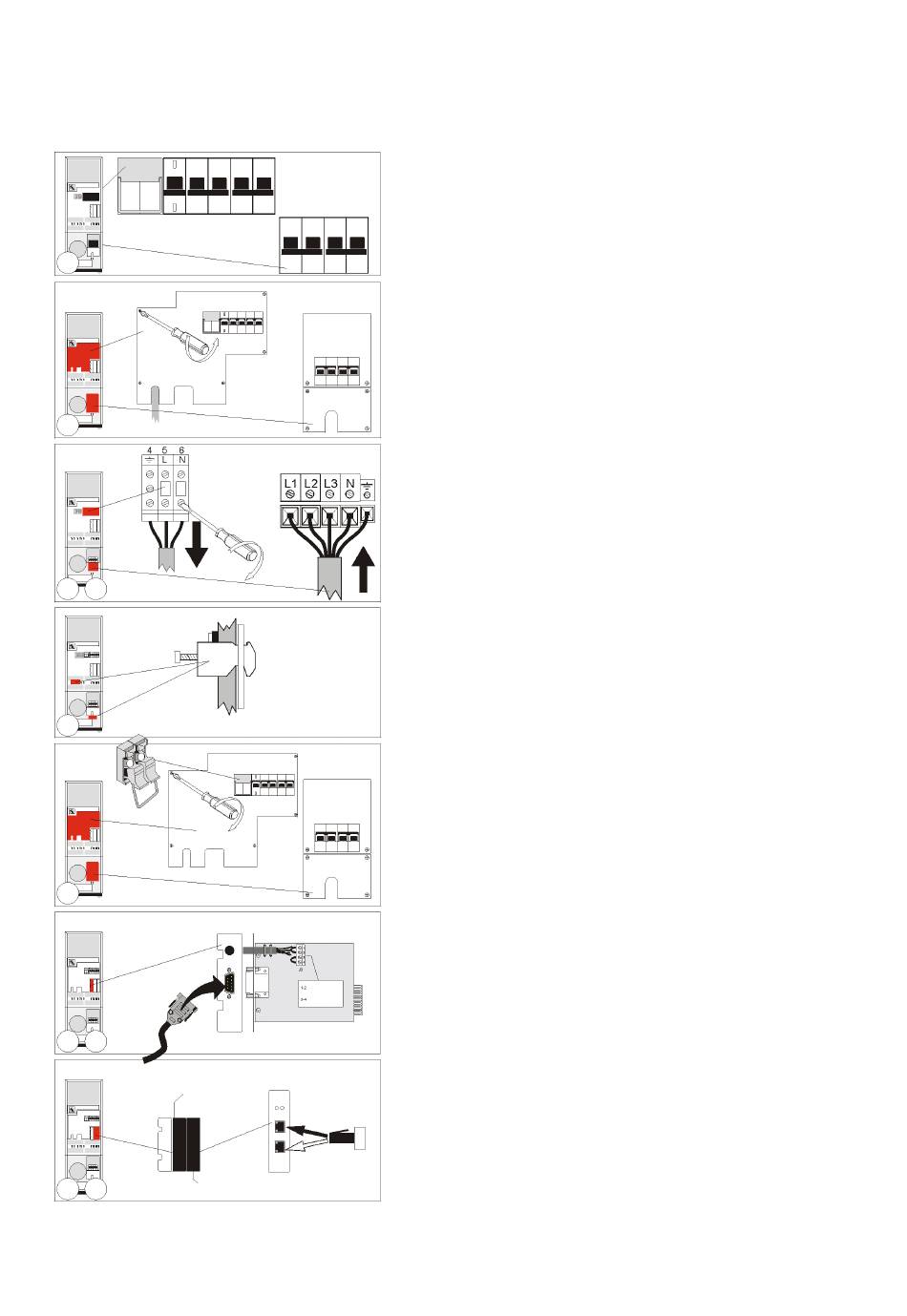

Fig. 8. LP 8/10-31T:Procédure
d'installation standard
sous réserve de modifications
1.
Desserrez les 5 vis de l'onduleur et retirez la plaque
métallique (11) qui recouvre les bornes I/O.
Desserrez les 6 vis du convertisseur trimono et retirez la
plaque métallique (11).
2.
Vérifiez que tous les disjoncteurs (7-8-9 sur l'onduleur et 8
sur le convertisseur trimono) sont en position 'off' (vers le
bas).
3.
Connexion d'entrée au convertisseur trimono (11b).
Soulevez
magnétique et raccordez les fils d'alimentation L1, L2, L3
et N au disjoncteur magnétique. Vérifiez si l'ordre des
phases est correct. Branchez le fil de terre de protection à
la borne située près du disjoncteur magnétique. Le
raccord à la terre est indispensable!
4.
Connexion de sortie à l'onduleur (11a). Connectez les fils
des utilisations sur les bornes 5 (Phase) et 6 (Neutre) et le fil
de terre sur la borne 4. Le raccord à la terre est
indispensable !
5.
Utilisez les serre-câbles fournis avec l'appareil pour fixer
les câbles à l'arrière du boîtier. Placez les serre-câbles dans
les encoches (16).
6.
Replacez la plaque métallique (11). Insérez les 2 fusibles de
batteries dans le porte-fusibles (17) et refermez le porte-
fusibles.
7.
On peut connecter un interrupteur d'arrêt d'urgence au
connecteur J3 sur la carte d'interface RS232, entre les
broches 3 et 4. Voir section 6.2 pour plus d'informations.
8.
Pour utiliser les possibilités optimales de communication, le
port d'interface RS232 (12a) peut être relié à un système
informatique. Voir section 6.1 pour plus d'informations.*
9.
L'emplacement option (13) permet une installation facile
de cartes : carte SNMP ou carte relais. Voir sections 6.3 et
6.4 pour plus d'informations.*
10. La 'fente optionnelle' de droite (14) permet d'installer
facilement la carte RPA (Redundant Parallel Architecture).
Si la carte est déjà montée et si l'unité est destinée à une
utilisation autonome, il faut placer un terminateur de bus
(livré avec l'unité) dans l'un des deux connecteurs de bus
BATTERIE
de la carte. Si l'unité doit faire partie d'un système en
DÉCONNECTÉE
parallèle, reportez-vous aux sections 4.5.5 et 7.3 pour
plus d'informations.*
*
Les câbles de transmission des données peuvent être
utilization
attachés au boîtier avec des serre-câbles. Mettez les serre-
autonome et
carte RPA
câbles dans les petits trous (18) sous les fentes
disponible:
optionnelles.
11. Branchez l'onduleur au secteur.
12. Pour un démarrage rapide, reportez-vous à la section 5.2
'Mise en marche'.
12
le
couvercle
maintenant
