Krok 3
Wykręcać śrubę regulacyjną przy górnej stronie panelu drzwiowego po stronie zawiasów tak długo ilustr.13,
aż odstęp pomiędzy ścianą a ramą bramki u góry i na dole będzie identyczny ilustr.14 (Pionowe szczeble
ramy panelu drzwiowego muszą zostać przymocowane pod lekkim odchyleniem kątowym, aby panel
drzwiowy można było naciągnąć w otworze montażowym), ilustr.15.
Śrubę regulacyjną wykręcić u góry po stronie zamknięcia bramki tak daleko ilustr. 12, aż odstęp pomiędzy
zaślepką ramy a mechanizmem uchwyty będzie wynosił 3 - 4 mm, ilustr. 16.
Po naciągnięciu sprawdzić, czy odstęp od środkowego szczebla do powierzchni mocującej jest tak samo duży,
czyli drążek stoi pionowo, ilustr. 17.
Otwieranie / Aby otworzyć drzwi, nacisnąć lekko przycisk do odblokowania zamknięcia i przesunąć go tak długo do tyłu, aż
Zamykanie bramki metalowy bolec zasuwy wyjdzie z otworu zasuwy korpusu ramy, ilustr.18.
Podczas otwierania podnieść lekko panel drzwiowy. Po przejściu przez drzwi, puścić je, one przesuną się z
każdej pozycji z powrotem i automatycznie zamkną.
Zielony wskaźnik: bramka bezpiecznie zamknięta, ilustr.19.
Czerwony wskaźnik: zagrożenie - bramka nie jest zablokowana! Ilustr.20.
Po wykonaniu należy się upewnić, że wskaźnik jest zielony. Jeżeli tak nie jest, umocowanie nie jest
dostatecznie stabilne – należy użyć bramki przykręcanej.

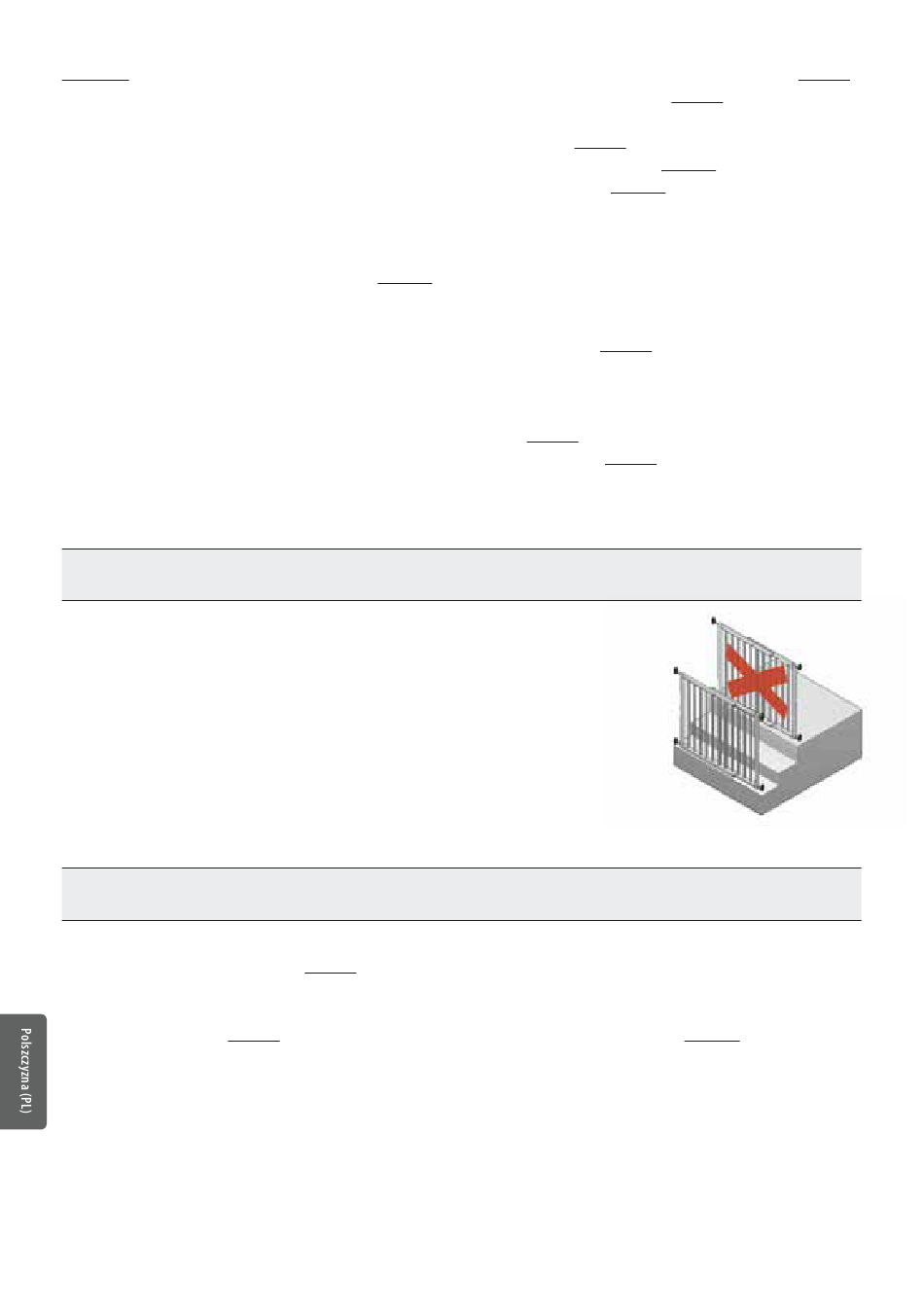

Montaż na schodach
UWAGA! Na górnym końcu należy stosować bramkę ochronną reer bez ramy.
(A)
(A) Przymocować przy dolnym zakończeniu schodów na najniższym
stopniu.
Montaż przedłużeń
(maks. 6 sztuk)
Zdjąć śruby nastawne (e) i (f) i nałożyć przedłużkę/i po każdej stronie bramki. Śruby nastawne włożyć w
przedłużkę/i. Ilustr.21
Zastosowanie
Przy zastosowaniu większej ilości przedłużek należy je równomiernie rozłożyć po obu stronach bramki.
większej ilości
Ilustr.22 Nigdy nie zakładać większej ilości przedłużek po jednej stronie! Ilustr.23.
przedłużeń
Przedłużki wetknąć jedna w drugą. W ostatnią przedłużkę zostaną wetknięte śruby nastawne (e) i (f).
Kontynuować montaż jak jest to opisane na stronie 45.
Zamocowana od dołu centralnie na dolnej ramie fluorescencyjna szyna świetlna Night-Safe dba o
bezpieczeństwo w ciemności. 30 minut światła dziennego pozwala na 9 - 12 godzin świecenia.
