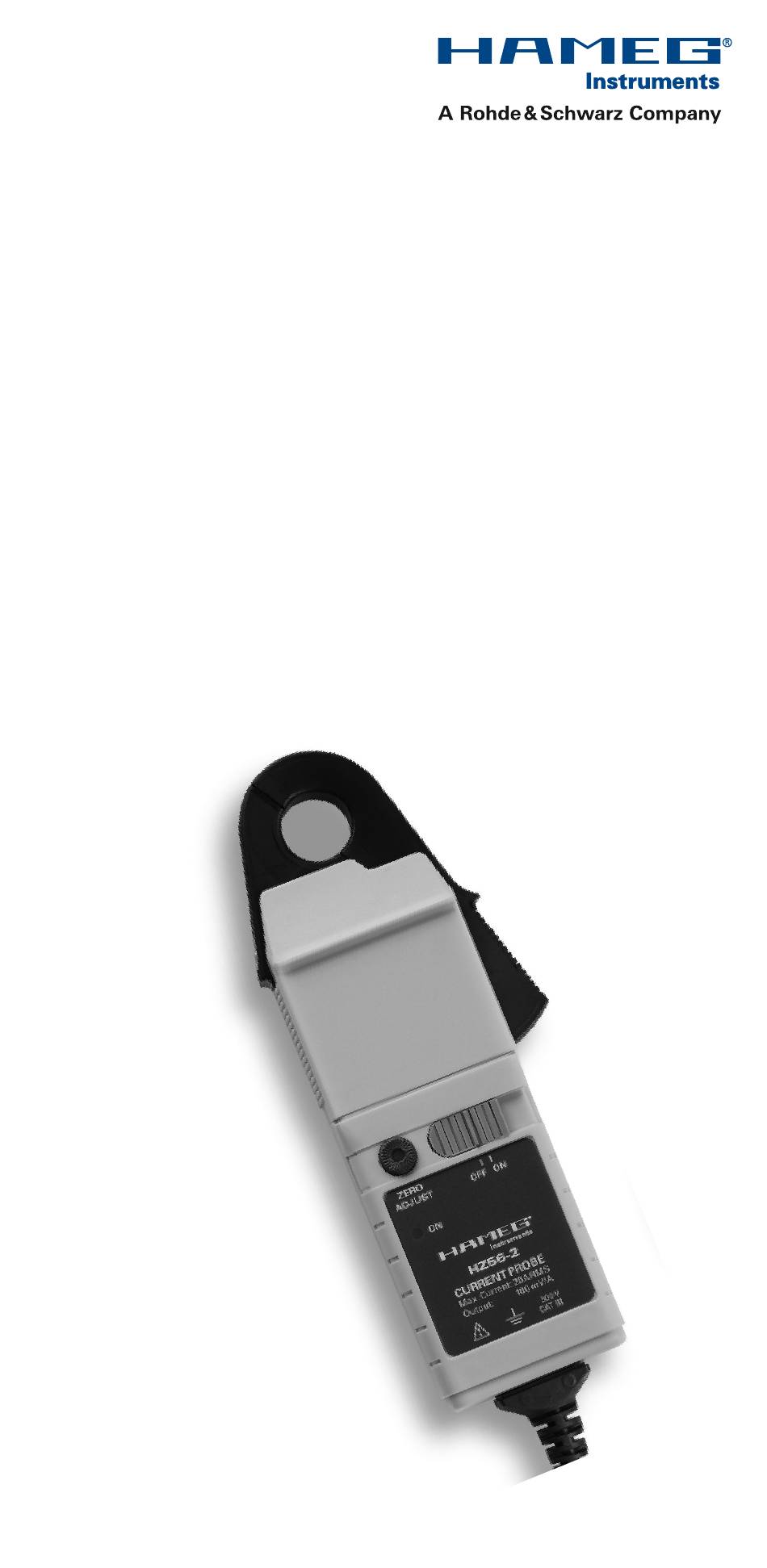

- Page 1 AC/DC Current Clamps HZ56-2 Handbuch / Manual / Manuel / Manual Deutsch / English / Français / Español...
-
Page 2: Table Des Matières
Inhalt English Français Español Deutsch Einführung Sicherheitsanleitungen Gewährleistung und Reparatur Technische Daten Bedienung und Handhabung Strommessung Typische Leistungskurven Ersetzen der Batterien Änderungen vorbehalten... -
Page 3: Einführung
Einführung Die HZ56-2 AC/DC Stromzange wurde für den Gebrauch mit Oszilloskopen und DMMs für exakte, berührungsfreie Wech- sel- und Gleichstrommessungen und zum Messen komplexer Stromsignalformen konzipiert. Mit erweiterter Hall-Effekt- Technologie liefert die Stromzange exakte Strommessungen im Gleichstromfrequenzbereich bis 100 kHz mit einer Auf- lösung von 1 mA von 5 mA bis 30 A. - Page 4 Warnung Die Stromzange HZ56-2 darf nur durch Fachper- sonal bedient werden. Zur Vermeidung von Verlet- zungen folgende Vorsichtsmaßnahmen beachten: – Zur Vermeidung von Stromschlag während der Instal- lation und Verwendung dieses Produkts vorsichtig vor- gehen; im zu prüfenden Stromkreis können gefährliche Spannungen und Ströme vorhanden sein.
-
Page 5: Gewährleistung Und Reparatur
Anlagen bietet, beispielsweise in Verteilertafeln, Zulei- tungen und kurzen Verzweigungsstromkreisen sowie in Beleuchtungssystemen großer Gebäude. Sicherheitsstandards BS EN 61010-1; BS EN 61010-2-032; BS EN 61010-031; CSA C22.2 Nr. 1010.1 300 Veff., Kategorie III, Verschmutzungs- grad 2. Der Gebrauch der Sonde an unisolierten Leitern ist auf 300 V AC eff. -
Page 6: Technische Daten
Technische Daten Elektrische Eigenschaften (Alle Angaben gelten bei 23°C ±1°C) Strombereich 20 A eff oder DC Messbereich ± 30 A Überlastbarkeit 500 A Ausgangsempfi ndlichkeit 100 mV/A Genauigkeit (bei 25 °C) ±1 % des Messwerts ± 2 mA Aufl ösung ±1 mA Typischer Ausgangsgeräuschpegel... -
Page 7: Bedienung Und Handhabung
Bedienung und Handhabung Bild 1: HZ56-2 Warnung Zur Vermeidung von Verletzung bei Gebrauch der Stromzange sicherstellen, dass sich die Finger stets hinter dem Schutz befi nden, siehe Bild 1. Die Stromzange nicht verwenden, wenn Teile davon, einschließlich Messleitung und Anschlüs- sen, beschädigt scheinen oder eine Störung des... -
Page 8: Strommessung
Typische Leistungskurven Typischer Frequenzgang Typischer Frequenzgang Typische Genauigkeit zu stellen, das Daumenrad nach unten drücken und drehen. Sicherstellen, dass die Sonde während der Nullstellung von stromführenden Leitern getrennt ist. Strommessung 1. Die Sonde unter Verwendung des EIN/AUS-Schalters ein- schalten und prüfen, ob die LED leuchtet. 2. -
Page 9: Ersetzen Der Batterien
4. Die Backen der Sonde um den Leiter klemmen und guten Kontakt zwischen den Schließfl ächen der Backen sicher- stellen. 5. Nach Bedarf das Gerät beobachten und Messungen durchführen. Positiver Ausgang gibt an, dass der Strom in die durch den Pfeil auf der Sonde angegebene Richtung fl... - Page 10 Content Deutsch Français Español English Introduction Safety Instructions Warranty and Repair Specifi cations Operating Instructions Current Measurement Typical performance Plots Battery Replacement Subject to change without notice...
-
Page 11: Introduction
A Caution identifi es conditions and actions that may damage the calib- rator or the test instruments. Warning The HZ56-2 may only be used and handled by qua- lifi ed personnel. To avoid personal injury, follow these precautions: Symbol... - Page 12 – To avoid electric shock, use caution during installation and use of this product; high voltages and currents may be present in circuit under test. – Do not use the product if damaged. Always connect pro- be to display device before it is installed around the con- ductor.
-
Page 13: Warranty And Repair
EMC Standards – BS EN 61326: +A1, A2, and A3. Warranty and Repair HAMEG instruments are subjected to a strict quality control. Prior to leaving the factory, each instrument is burnt-in for 10 hours. By intermittent operation during this period almost all defects are detected. -
Page 14: Specifi Cations
Specifi cations Electrical Characteristics (all accuracies stated at 23°C ±1°C) Current range 20 A rms or DC Measuring range ± 30 A Overload capacity 500 A Output sensitivity 100 mV/A Accuracy (at 25 °C) ±1 % of reading ± 2 mA Resolution ±1 mA Typical output noise level... -
Page 15: Operating Instructions
Protective Barrier Jaws Battery Cover Screw (Captive) Fig. 1: HZ56-2 Warning To avoid injury, when using the probe ensure that your fi ngers are behind the protective barrier as shown in Figure 1. Do not use the probe if any part... -
Page 16: Current Measurement
Typical performance Plots Typical Frequency Response Frequency in Hz 1000 100000 Typical Frequency Response Frequency in Hz 1000 100000 Typical Accuracy Curve 2.00 1.50 1.00 0.50 50 mA 0.00 -0.50 -1.00 -1.50 -2.00 Current Measurement 1. Switch on the probe using the On – Off switch and check that the LED is lit. -
Page 17: Battery Replacement
Battery Replacement Warning To avoid personal injury, always ensure the probe is removed from any live electric circuit, and leads are disconnected before removing the battery co- ver. Never operate the probe without the battery cover fi tted. The red LED will fl ash when the minimum operating voltage is approached. - Page 18 Table des matières Deutsch English Español Français Introduction Consignes de sécurité Garantie et réperation Caractéristiques générales Consignes d’utilisation Courbes de performances typiques Remplacement de la pile Sous réserve de modifi cations...
-
Page 19: Introduction
L’utilisation de la technologie de l’effet de Hall permet à la pince HZ56-2 de mesurer avec précision des courants entre 5 mA et 30 A avec une résolution de 1 mA sur la gamme des fréquences de courant continu jusqu’à... - Page 20 Avertissement La pince ampèremétrique HZ56-2 ne doivent être utilisées et manipulées que par un personnel qualifi é. Pour éviter les blessures, respecter les précautions suivantes: – Pour éviter les risques d’électrocution, procéder avec prudence pendant l’installation et l’utilisation de cette pince ;...
-
Page 21: Garantie Et Réperation
trique, les lignes d’alimentation et les circuits dérivés courts ainsi que les installations d’éclairage dans les grands bâtiments. Normes de sécurité BS EN 61010-1; BS EN 61010-2-032; BS EN 61010-031; CSA C22.2 No. 1010.1 Catégorie III sur les surtensions de 300 Veff., degré... -
Page 22: Caractéristiques Générales
